9.2 Размеры и монтаж декоративной панели
1.
Декоративную деревянную панель следует устанавливать, как показано на рисунке 3.

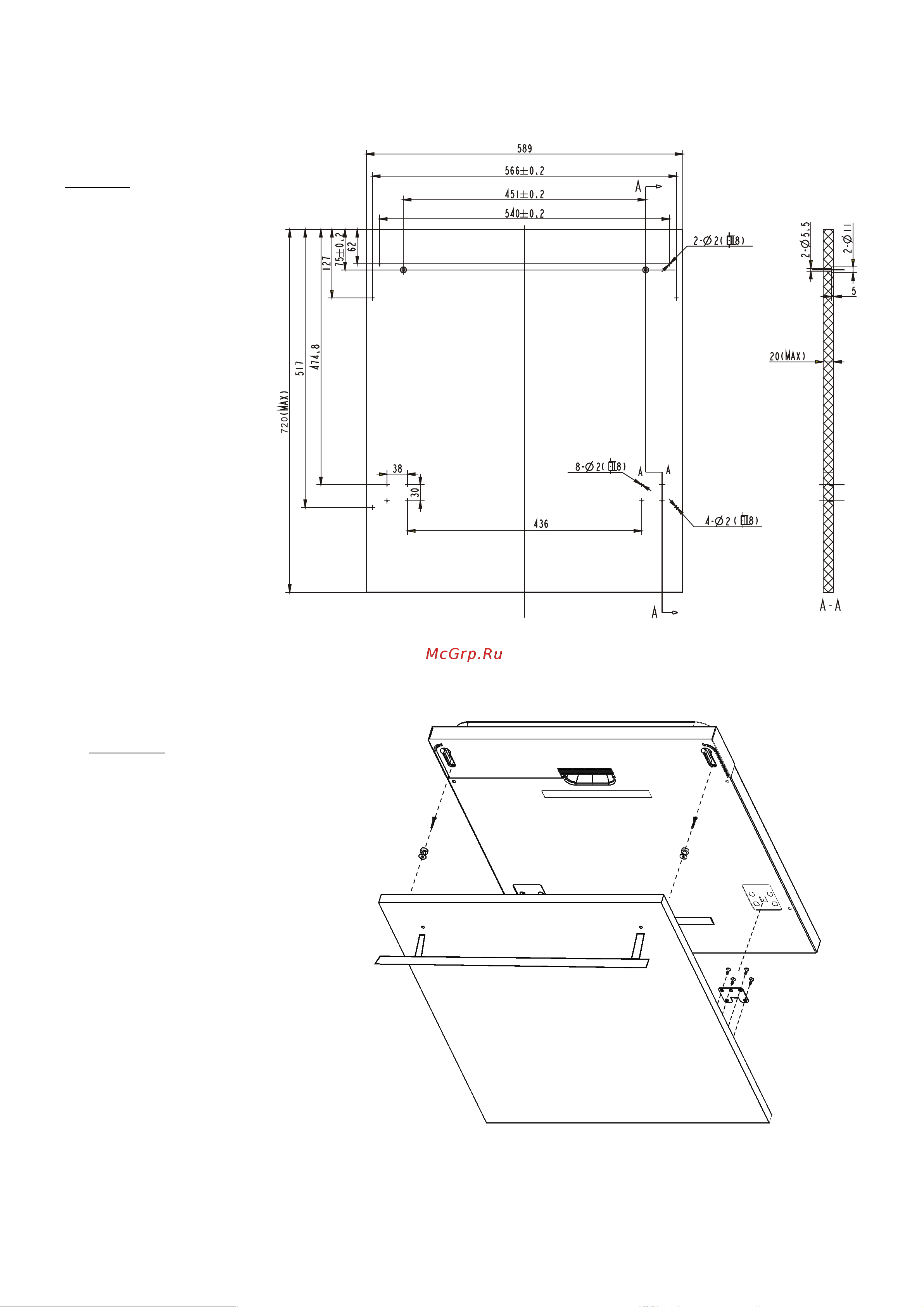

Рисунок 1
Чертеж крепежных отверстий
в декоративной панели
Декоративную панель
следует устанавливать в
соответствии с указанными
на рисунке размерами.
(Размеры указаны в мм.)
2.
Установите крепежи на декоративную деревянную панель и вставьте крепежи в соответствующие гнезда на
внешней дверце посудомоечной машины (см. рис. 4а). После установки панели закрепите ее на внешней
дверце с помощью винтов (см. рис. 4
б).
Рисунок 4а
Установка декоративной панели
26
