www.huter.su
10
7. СБОРКА
1. Установите на корпус снегоуборщика нижнюю часть рукоятки
управления и закрепите ее при помощи болтов и ключей из комплекта.

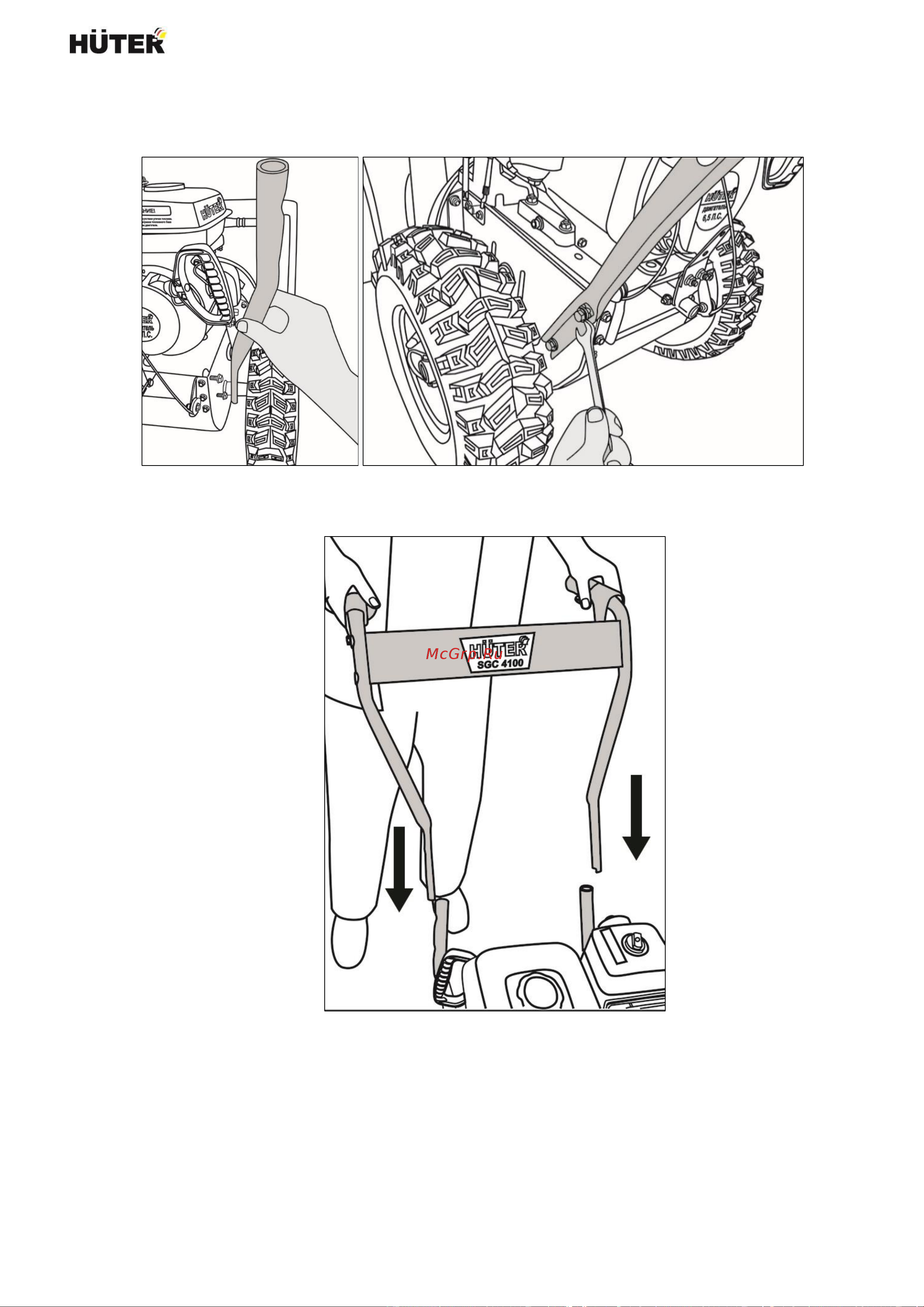

Рис. 3. Установка
рукоятки управления
Рис. 4. Закрепление рукоятки управления на раме
2. Установите верхнюю часть рукоятки на нижнюю.
Рис. 5. Установка верхней рукоятки управления
