Ред.4
21
8. ПОДГОТОВКА К ЗАПУСКУ, ЗАПУСК, ОСТАНОВКА ДВИГАТЕЛЯ И
ПОРЯДОК РАБОТЫ
Подготовка к запуску.
Внимание!
Двигатель поставляется без масла.
1. Залейте масло в картер двигателя, используйте минеральное масло
5w30, примерно, 0,6 л.

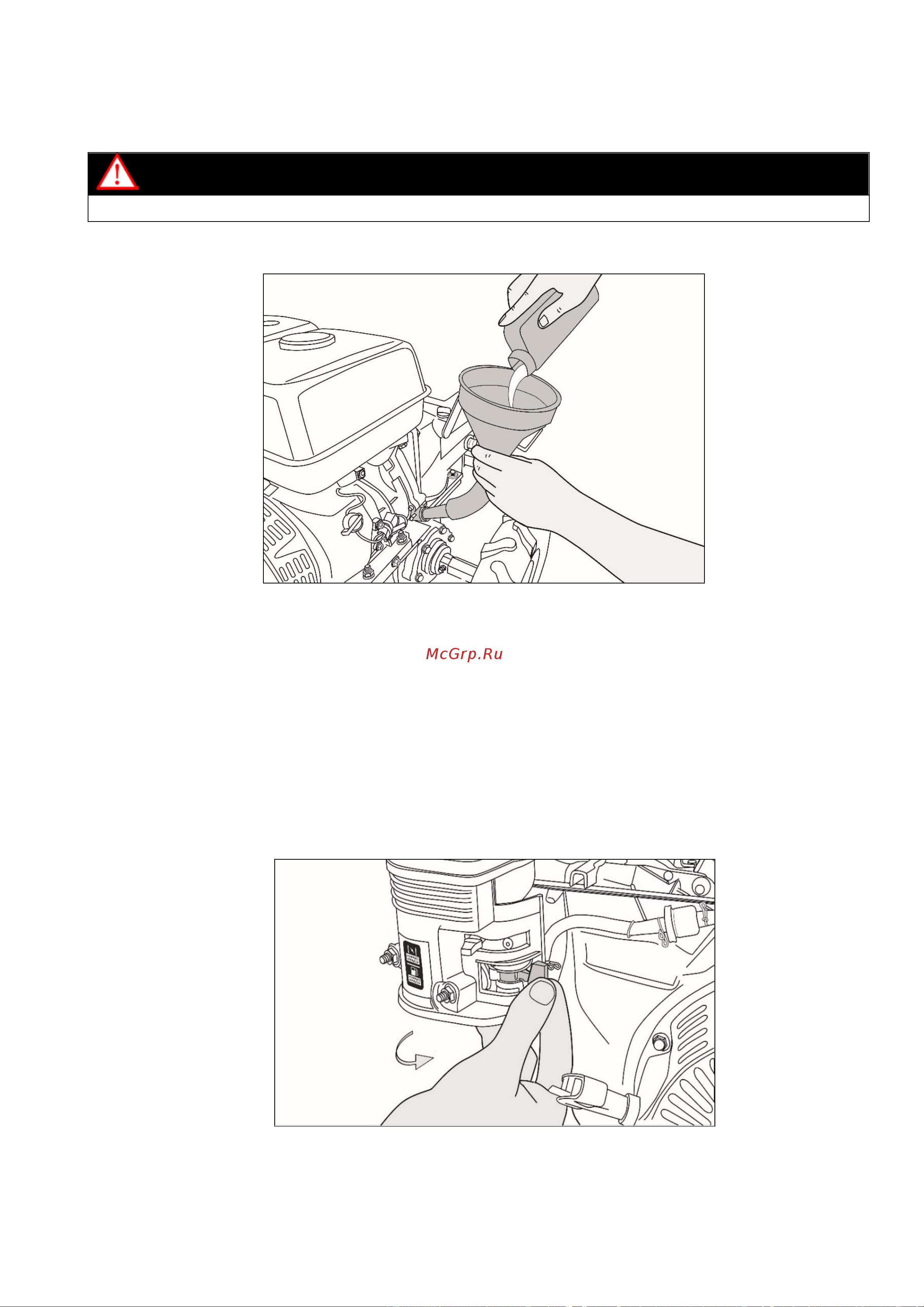

Рис. 33. Заливка масла в двигатель
2. Проверьте уровень масла перед пуском двигателя, используя щуп.
3. Редуктор уже заправлен смазкой, необходимо через каждые 25 часов
работы добавлять по 20-30 грамм смазки (Литол 24 или аналог).
4. Залейте в бак бензин, используйте АИ-92.
5. Отрегулируйте ограничительные башмаки.
6. Отрегулируйте рычаги привода колес и шнека, натяните тросы.
7. Смажьте все вращающиеся и движущиеся элементы снегоуборщика
машинным маслом, добавьте немного масла на поворотный узел желоба.
Запуск двигателя
1. Откройте топливный кран, расположенный под воздушной заслонкой.
Рис. 34. Открытие топливного крана
