Ресанта МБ-8000P-БФ [8/32] Основные узлы
![Ресанта МБ-15000P-12 [8/32] Основные узлы](/views2/2028701/page8/bg8.png)
8
4. ОБЩИЙ ВИД УСТРОЙСТВА

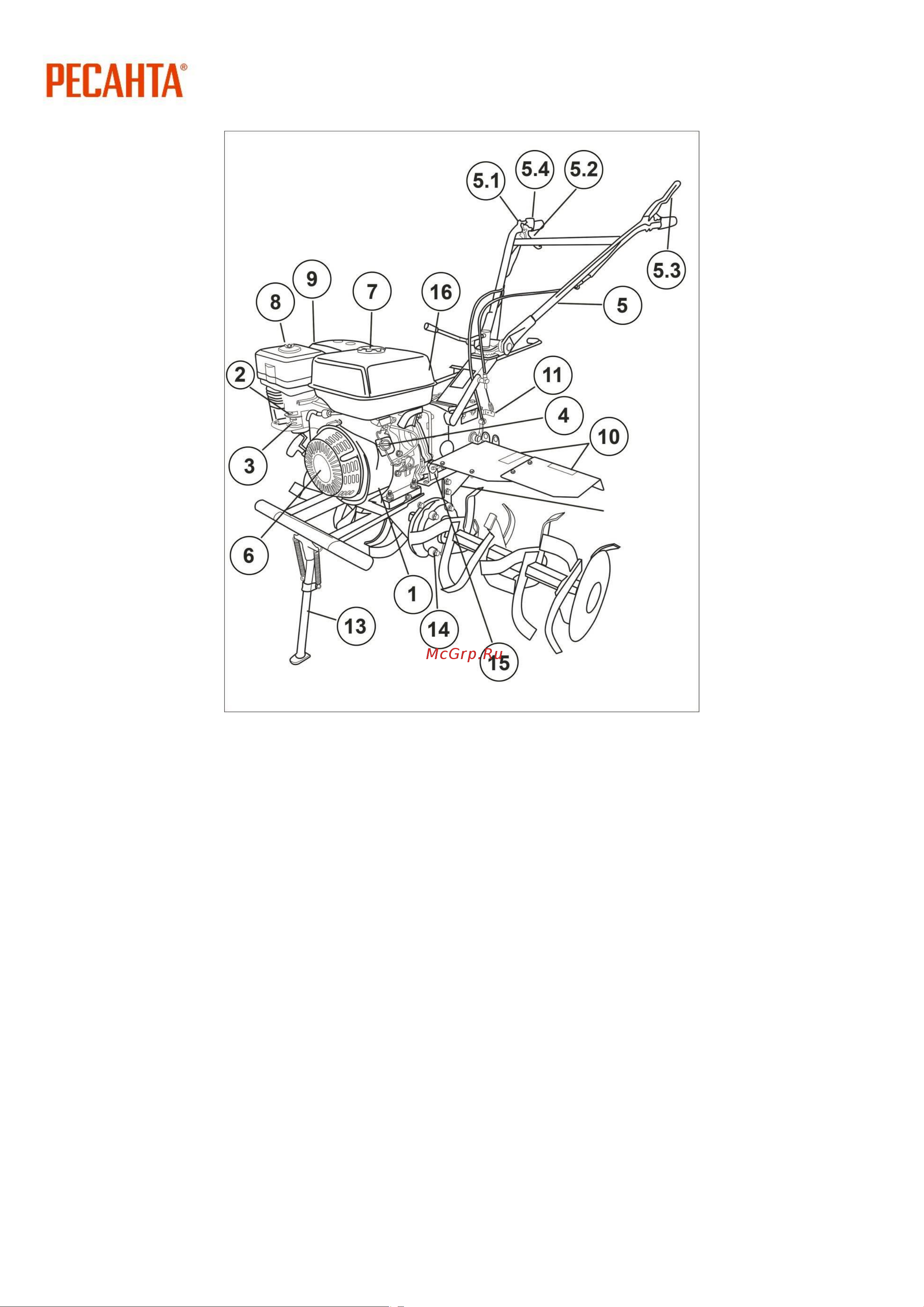

Рис. 1. Общий вид
Основные узлы:
1. Двигатель в сборе
2. Воздушная заслонка
3. Топливный кран
4. Ручка включения/выключения зажигания
5. Ручка управления
5.1. Рычаг газа
5.2. Ручка заднего хода (правая)
5.3. Ручка сцепления переднего хода (левая)
5.4. Выносная кнопка включения/выключения зажигания
6. Ручка стартера
7. Горловина топливного бака
8. Корпус воздушного фильтра
9. Свеча зажигания
10. Защитные крылья
11. Кронштейн для крепления навесного оборудования (плуг, сошник, окучник и прочее)
12. Сошник
13. Подножка
14. Редуктор
15. Маслоналивная горловина двигателя и щуп.
16. Маслоналивная горловина редуктора
