7. ПОДГОТОВКА УТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ

Сборка ESH-2500

С одной стороны рамы на выступающую часть колесной оси

наденьте внутреннюю ограничительную шайбу колеса, колесо.

Далее в отверстие на колесной оси проденьте шплинт,

закрепляющий колесо на оси. Эту же операцию повторите на другой

стороне рамы. Вставьте в корпуса колес декоративные колпаки.

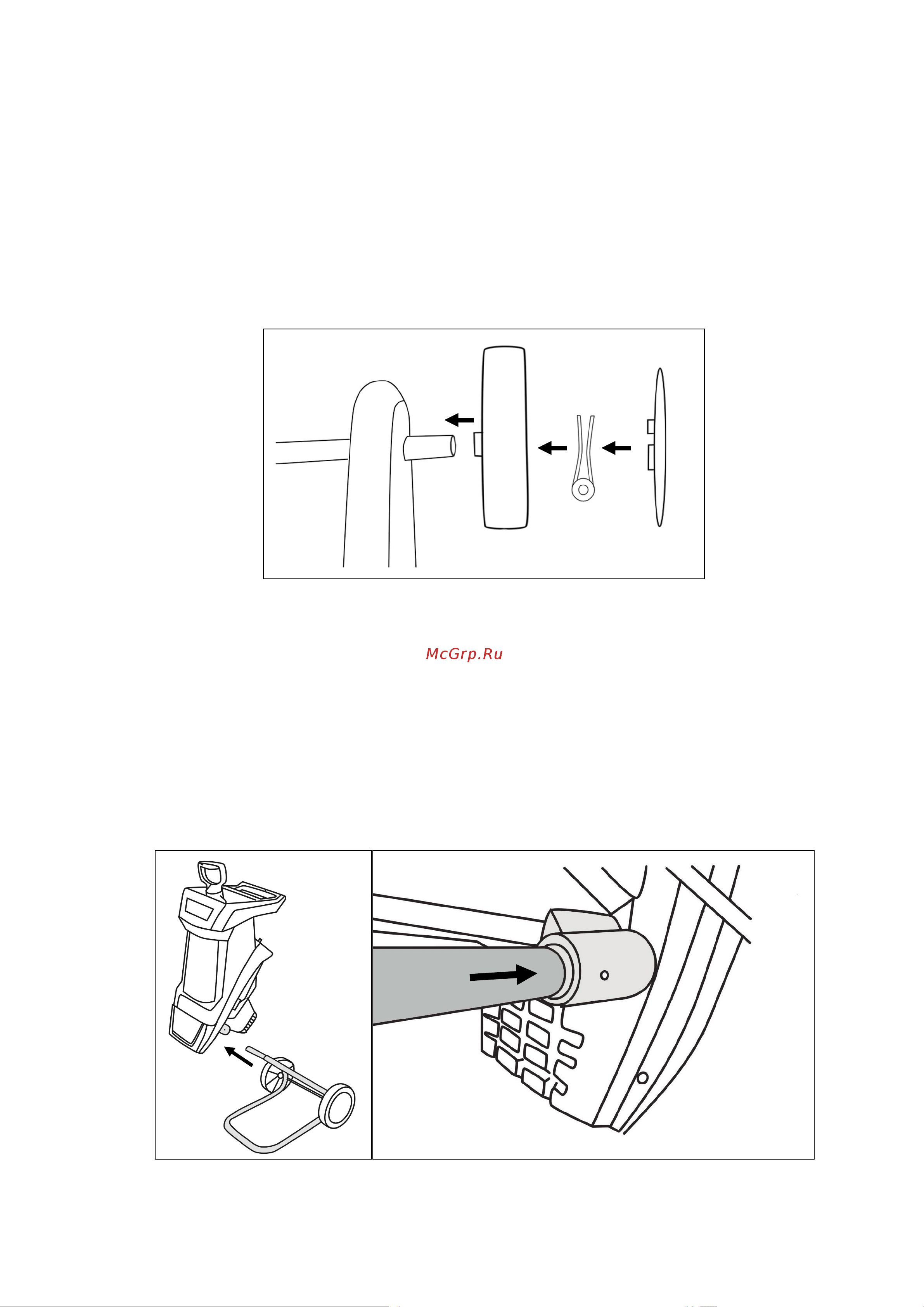

Рис. 4. Сборка колес для модели ESH-2500

1. Поставьте измельчитель на корпус загрузочного желоба и

вставьте в корпус измельчителя раму.

2. Совместите отверстия в корпусе измельчителя с

отверстиями в раме. Зафиксируйте это положение,

вкрутив в отверстия саморезы с шайбами.

Поставьте раму на измельчитель, как показано на рисунке,

далее закрепите ее с помощью винтов. Соберите колеса согласно

инструкции и установите их в раму в специально предназначенные для

этого отверстия. Загрузите контейнер для мульчи в раму.

1 2

Рис. 5. Установка рамы для модели ESH-2500
