Ред. 2
13
Устройство панели управления

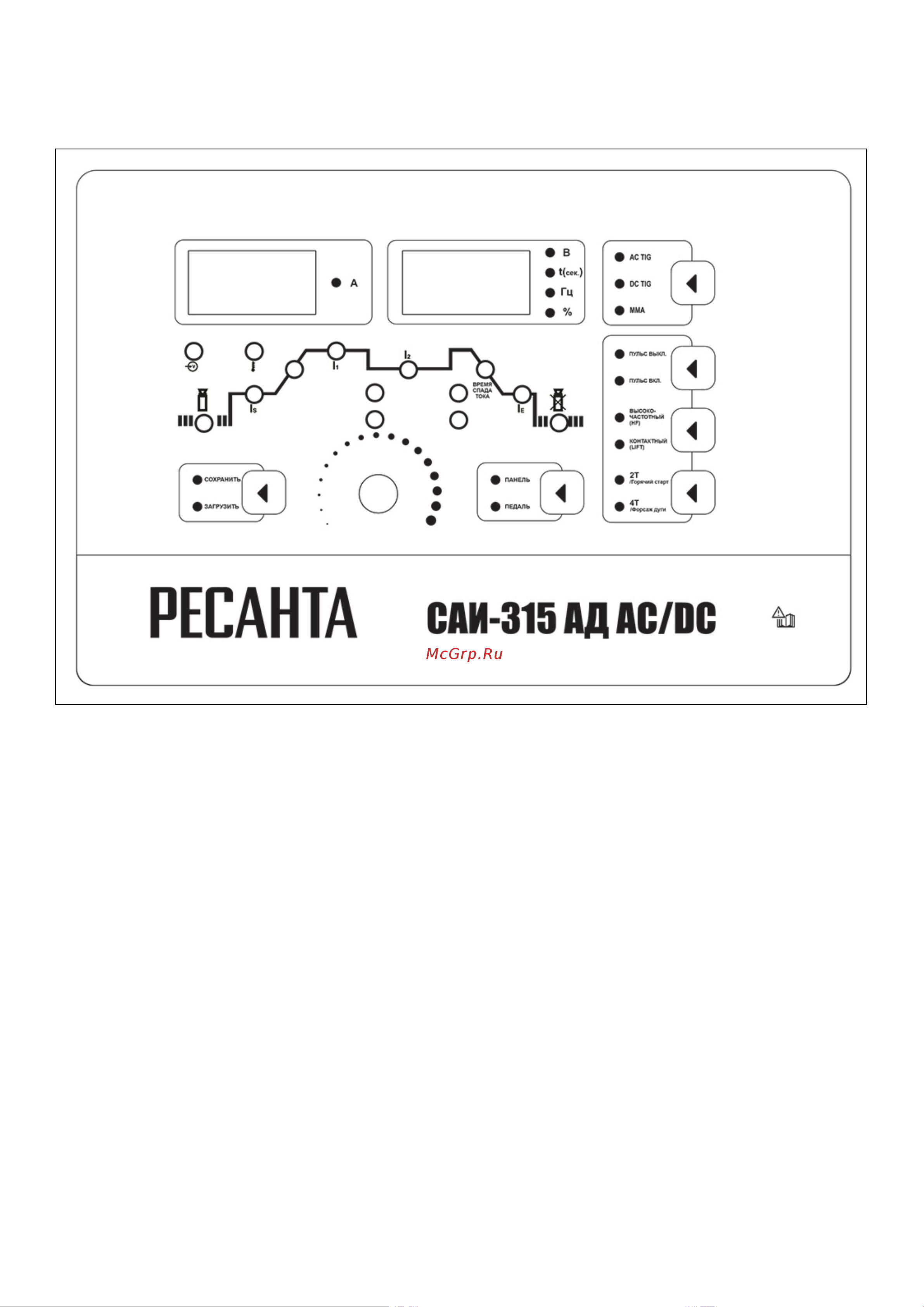

Рис. 2. Внешний вид панели управления
1. Индикатор сеть.
2. Индикатор защита.
3. Дисплей 1.
4. Индикатор тока.
5. Дисплей 2.
6. Индикатор отображения напряжения.
7. Индикатор отображения времени.
8. Индикатор отображения частоты (Пульс, частота
AC)
9. Индикатор отображения процентов (Ширина
импульса, AC баланс)..
10. Выбор режима (ACTIG/DCTIG/MMA).
11. Выбор режима (импульсный вкл, выкл).
12. Выбор поджига дуги HF TIG/LIFT TIG.
13. Выбор параметра 2T/4T в режиме TIG,
регулировка HOT START/Arc force в режиме
MMA.
14. Функция памяти для сохранения параметров и
возврата параметров (сохранить, загрузить).
15. Индикатор, сохранения настроек.
16. Индикатор, загрузки сохраненных настроек.
17. Кнопка выбора управления (лицевая панель,
педаль).
18. Индикатор, управления с лицевой панели.
19. Индикатор, управления с педали.
20. Регулятор
21. Индикатор, времени подачи газа в начале
сварочного процесса.
22. Индикатор, стартового тока.
23. Индикатор, времени нарастания тока
24. Индикатор, сварочного тока
25. Индикатор, базового тока
26. Индикатор, времени спада тока
27. Индикатор, тока заварки кратера
28. Индикатор, времени подачи газа после
сварочного процесса
29. Индикатор, выбора частоты импульса
30. Индикатор, выбора ширины импульса в
процентах
31. Индикатор, выбора частоты AC
32. Индикатор, выбора соотношения баланса AC
в процентах.
1.
2.
3.
5.
4.
6.
7.
8.
9.
10.
11.
12.
13.
15.
18.
19.
20.
22.
24.
25.
26.
28.
29.
30.
31.
