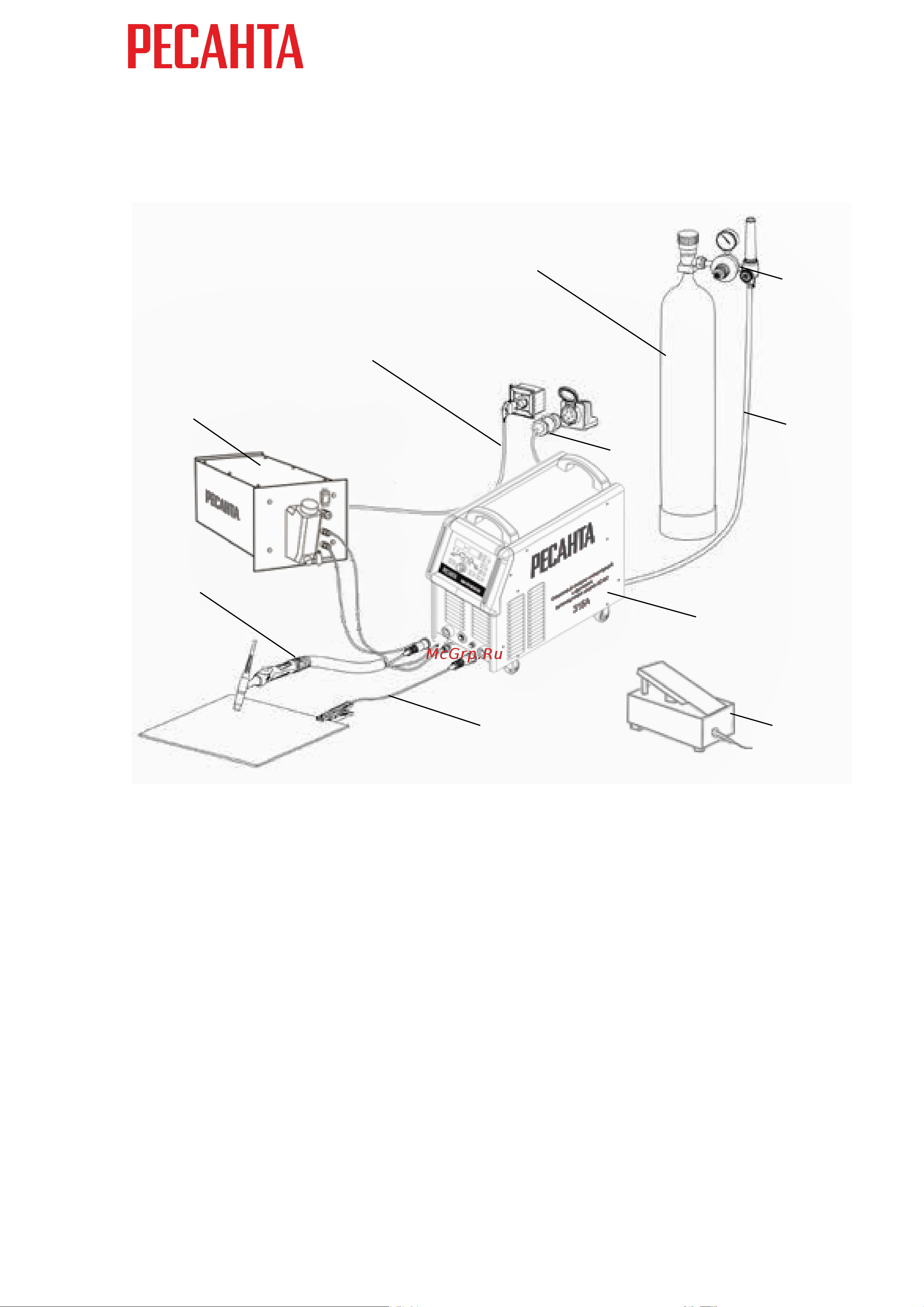

Схема подключения оборудования
Рис. 3. Схема подключения
1. Клемма заземления.
2. Горелка TIG с водяным охлаждением.
3. Система жидкостного охлаждения.
4. Сетевой кабель системы жидкостного охлаждения, подключение
220 В.
5. Сварочный аппарат.
6. Баллон с газом.
7. Редуктор.
8. Газовый шланг.
9. Сетевой кабель сварочного аппарата, подключение 380 В.
10. Педаль управления.
3
2
1
4
6
5
7
8
9
10
