Ред. 6.3
11
5. ОБЩИЙ ВИД УСТРОЙСТВА

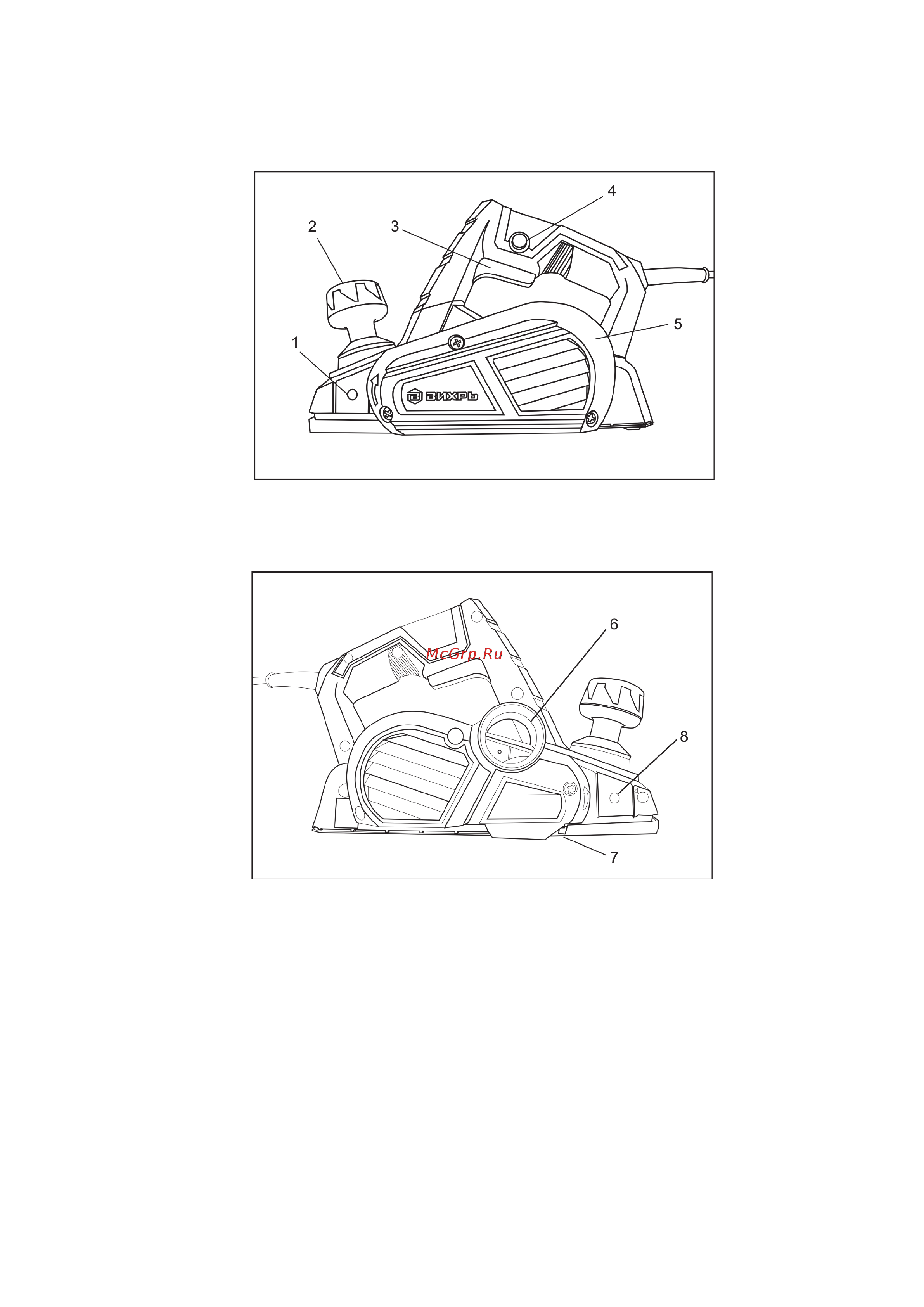

Рис.1. Общий вид устройства. Лицевая сторона. Внешний вид устройства может
отличаться от изображенного на рисунке
Рис.2. Общий вид устройства. Боковая сторона
Описание инструмента
1. Крепление направляющей линейки
2. Рукоятка регулировки глубины строгания
3. Выключатель
4. Кнопка предохранителя
5. Корпус электродвигателя
6. Отверстие для отвода пыли
7. Подошва с режущим ножом
8. Крепление ограничителя глубины строгания
