Ред. 6.3
15
Регулировка глубины выборки четверти:
Регулировка глубины выборки четверти осуществляется при помощи
упора и ограничителя глубины строгания.
• Зафиксируйте боковой упор с помощью винта фиксации с левой
стороны корпуса рубанка на нужной вам ширине.
• С противоположной стороны зафиксируйте винтом фиксации
ограничитель глубины на нужной отметке от 0 мм до 20 мм.

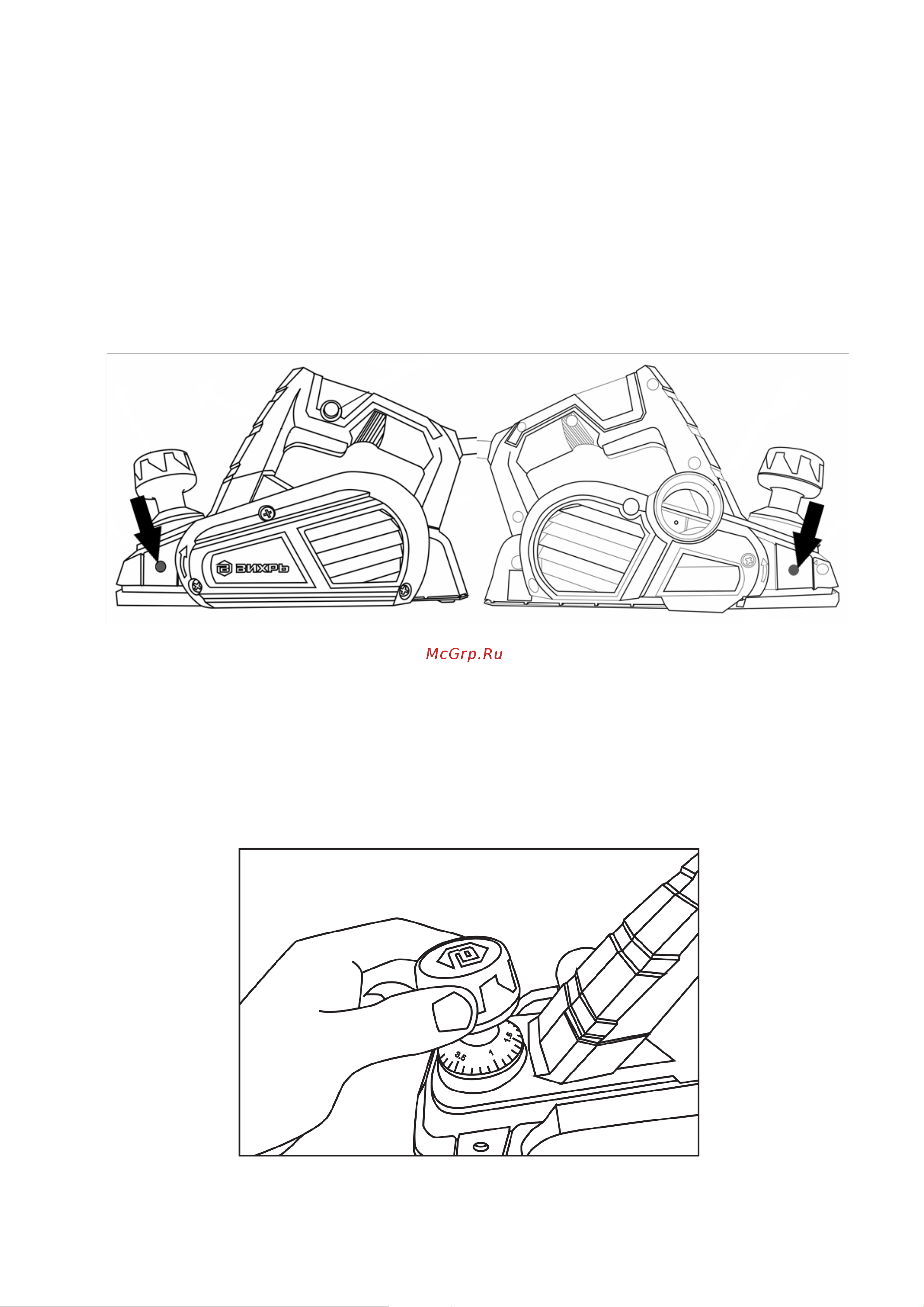

Рис.5. Регулировка выборки четверти
Регулировка глубины строгания:
Установка глубины строгания осуществляется вращением рукоятки.
Вращая рукоятку, установите напротив метки на корпусе изделия такое
цифровое значение глубины строгания в миллиметрах на диске, которое Вам
необходимо. Шаг делений на диске составляет 0,25мм.
Рис.6. Регулировка глубины строгания
