РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

VOLTRONVOLTRON

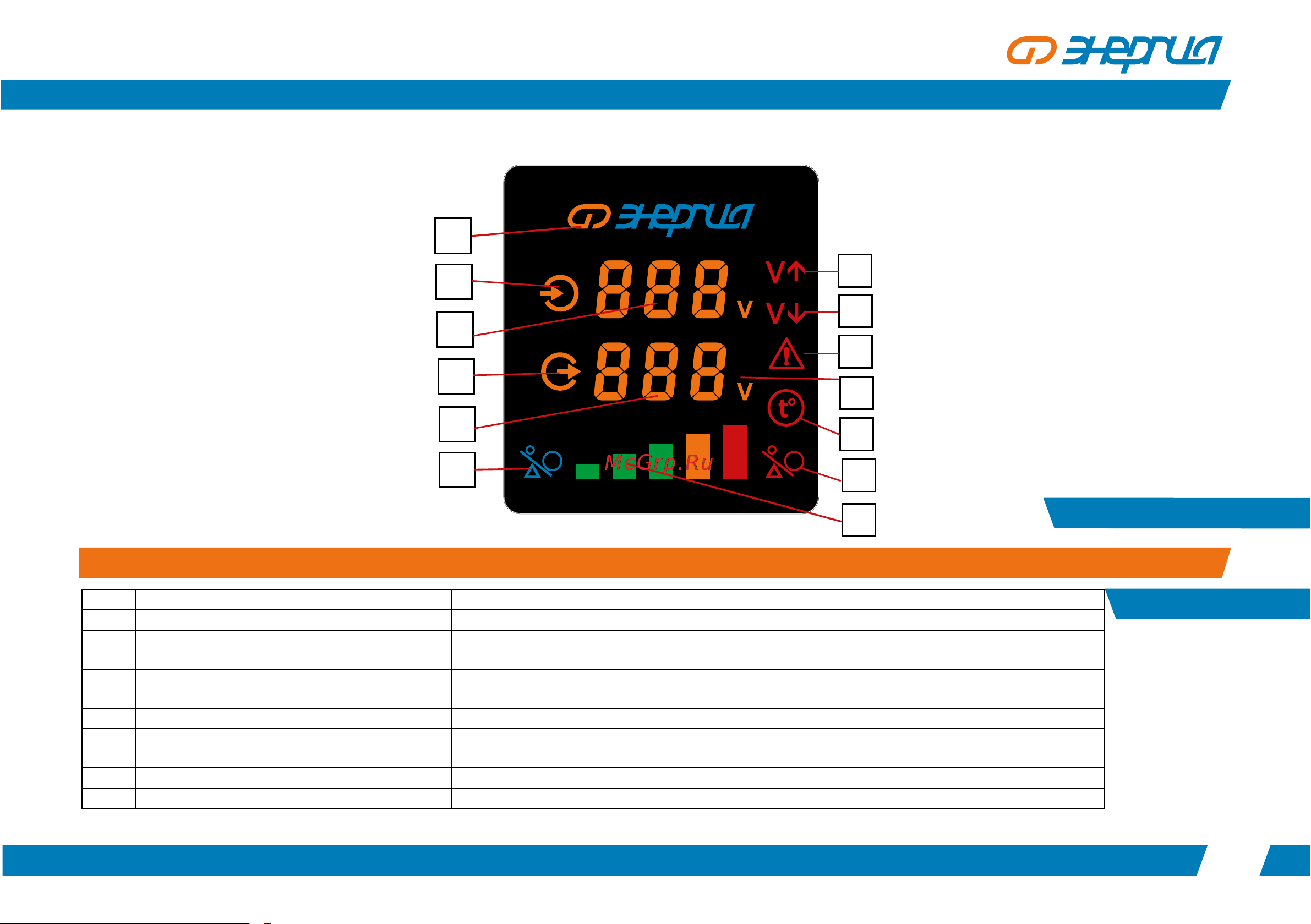

Индикация

Рис. 1б

4.1. Перечень составных частей изделия (рис. 1а, 1б)

Таблица 2

Поз. Наименование Назначение

1 Сетевой выключатель Включение электропитания стабилизатора.

2 Автоматический выключатель

Защита от перегрузки при пониженном уровне входного напряжения, а также от

повреждения силового трансформатора при отказе силовых реле и системы управления

Автоматический выключатель обходной

цепи «БАЙПАС»

Включение и защита обходной цепи электропитания «БАЙПАС» при отключенном

автоматическом выключателе «СЕТЬ».

4 Панель индикации Индикация режимов работы (см.ниже).

5 Кнопка задержки

Активация функции задержки включения нагрузки втечение 180 секунд при нажатой

кнопке.

6 Вентилятор принудительного охлаждения Вспомогательное принудительное охлаждение.

7 Клеммная колодка Подключение входных, выходных и заземляющих кабелей
