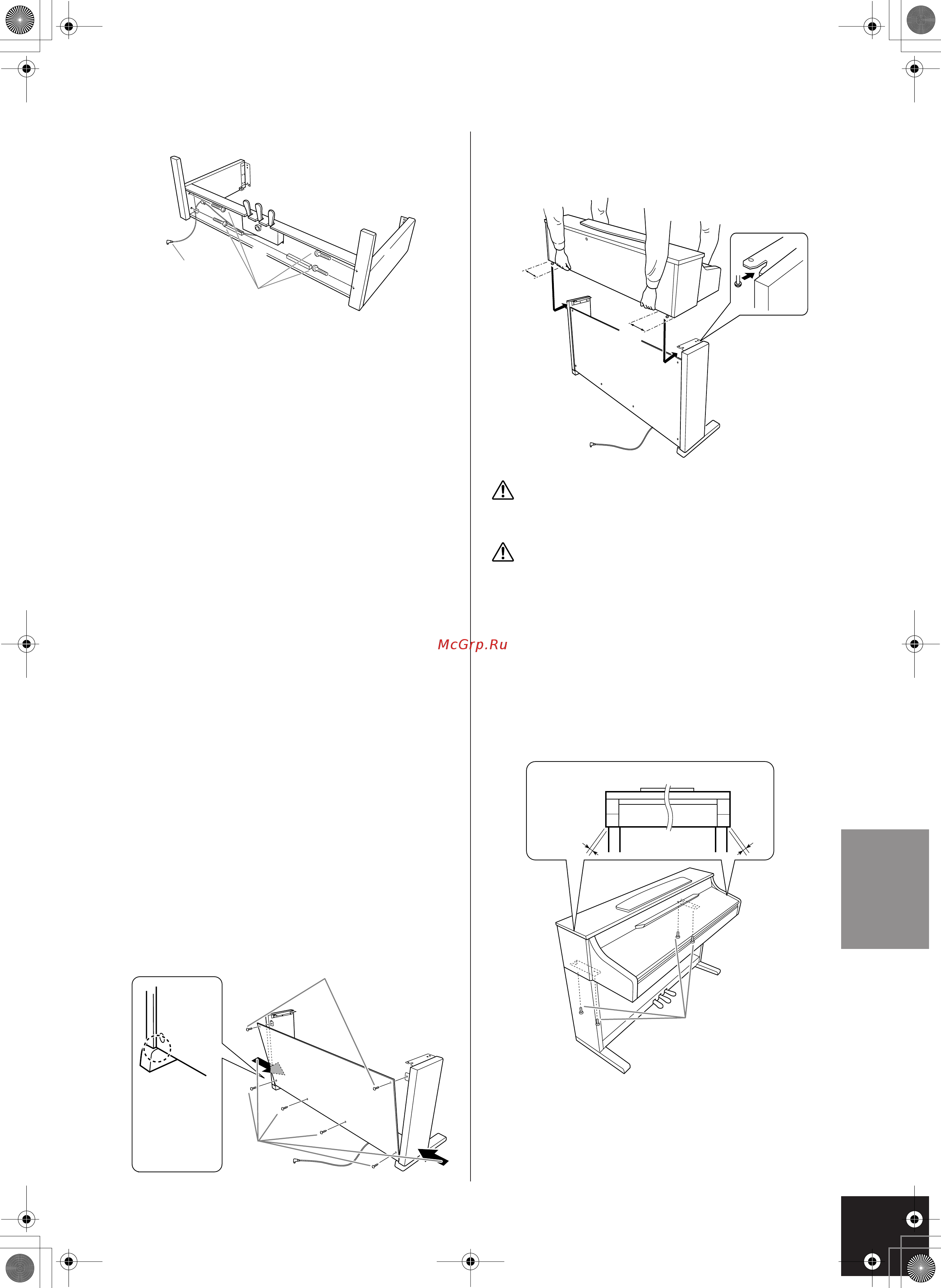

CLP-340/330: сборка подставки для клавиатуры
CLP-370/340/330 уководство пользователя
У
85
1. рикрепите компонент C к компонентам D и E.
1-1 Отвяжите и распрямите упакованный
кабель. е выбрасывайте виниловый
шнурок. Он понадобится на шаге 5.
1-2 рикрепите компоненты D и E
к компоненту C с помощью четырех
длинных винтов (6 на 25 мм).
2. рисоедините компонент .
 зависимости от модели приобретенного
инструмента Clavinova цвет поверхности
одной стороны B может отличаться от цвета
другой стороны.  этом случае установите
компонент B так, чтобы сторона, сходная по
цвету с компонентами D и E, была
обращена к исполнителю.
2-1 Установите нижнюю часть компонента B на
каждую ножку компонентов D и E, затем
совместите отверстия для винтов с верхней
стороны компонента B с отверстиями для
кронштейна на D и E.
2-2 рикрепите верхние углы компонента B
к компонентам D и E, завернув пальцами
два тонких винта (4 на 12 мм).
2-3 Устанавливая нижнюю часть D и E,
закрепите нижний край компонента B
с помощью четырех саморезов (4 на 20 мм).
2-4 атяните винты, установленные в действии
2-2, на верхней части компонента B.
3. Установите компонент А.
(ри установке держите руки на расстоянии
не менее 15 см от краев.
А!
*удьте очень осторожны, постарайтесь не уронить основную часть
и не прищемить ею свои пальцы.
А!
#ержите основную часть только так, как указано выше.
4. Kакрепите компонент A.
4-1 ыровняйте компонент A так, чтобы его
левый и правый края равномерно высту-
пали за D и E (если смотреть спереди).
4-2 акрепите компонент A, затянув спереди
короткие винты (6 на 16 мм).
D
C
E
1-1
1-2
2-1
B
D
E
2-2
2-4
2-3
Установка
нижнего края
задней панели на
каждую ножку.
A
15 см или
ближе
15 см или
ближе
4-1
4-2
A
+ыступы
панели A
Установите винты перед этими двумя
отверстиями.
