Шаг 2

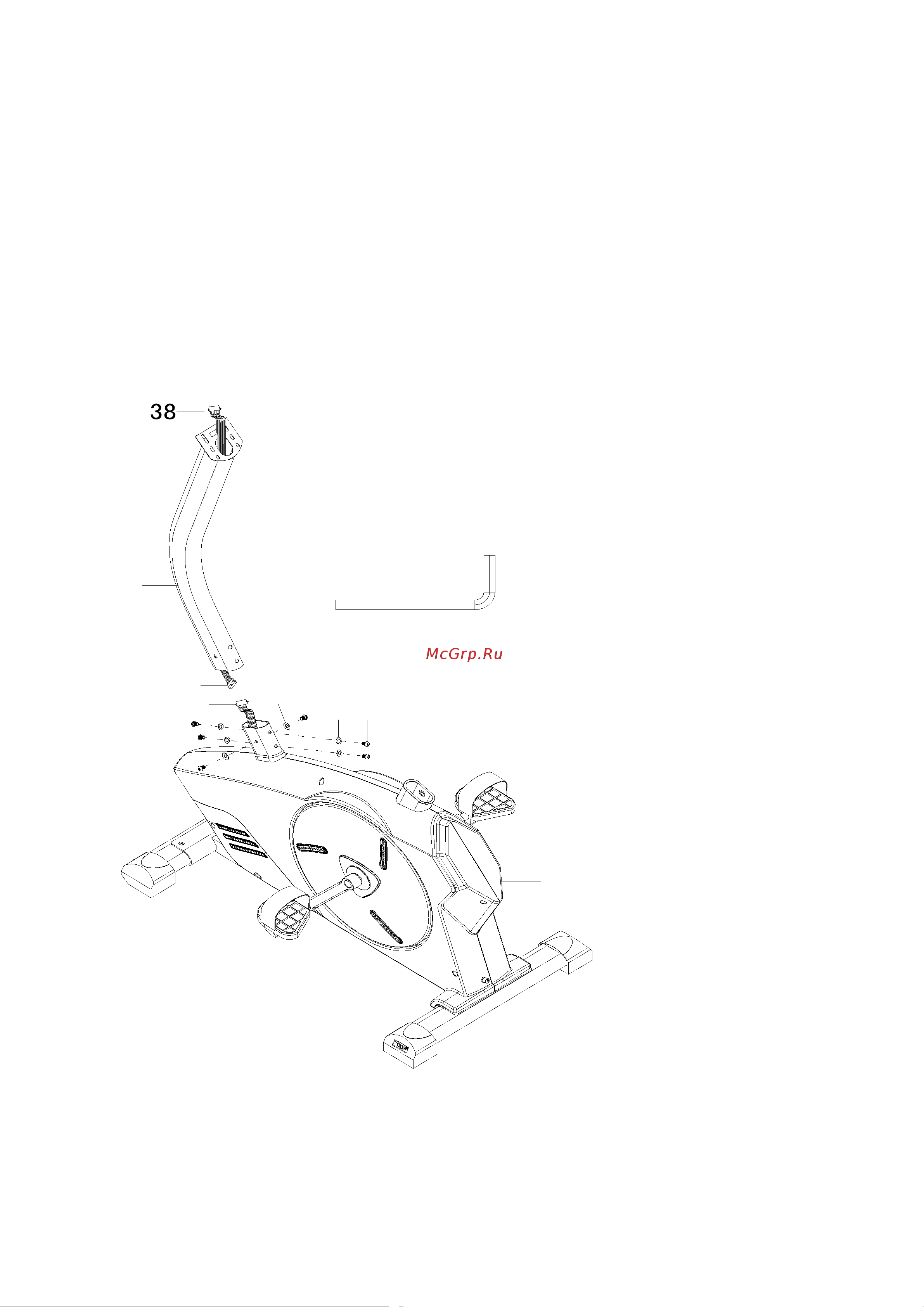

Снимите 4 установленных болта (62), шайбу (58) и (64) с основной рамы.
Соедините кабель стойки консоли (38) с кабелем (70).
Закрепите стойку консоли (3) на основной раме (1) с помощью 4 болтов (62),
шайб (58) и (64).
Примечание: Будьте аккуратны не перетяните болты, затягивайте болты и шайбы
только после завершения монтажа оборудования
;
38
3
70
62
58
64
62
1
