14
Руководство Пользователя
Поверните защитный кожух в такое поло-
жение, которое обеспечит максимальную
защиту оператора от искр и частиц мате-
риала, вылетающих во время работы.
Закрутите винт фиксации кожуха (3) ше-
стигранным ключом.
Чтобы отсоединить кожух, повторите вы-
шеописанные шаги в обратной последо-
вательности.
Установка и снятие диска
ВНИМАНИЕ:
Перед установкой диска убедитесь,
что он подходит для данной машины.
Во время снятия, установки или замены
диска выходной вал должен быть зафик-
сирован стопором.
Чтобы установить диск на машину, пере-
верните и положите ее на ровную твер-
дую поверхность.
Наденьте опорный фланец (4) на вал
машины (2). Убедитесь, что посадочное
место фланца (см. выше) подходит к по-
садочному месту вала. Устанавливайте
опорный фланец посадочным местом
к валу.
Положите шлифовальный диск (5)
на опорный фланец (4).
Затем наденьте прижимную гайку (6)
на вал и закрутите ее ключом (12).
ВНИМАНИЕ:
Способ установки зажимной гайки зави-
сит от типа используемого диска.
При установке режущего диска (прямо-
го или с вогнутым центром) толщиной
не более 3 мм, прикручивайте зажим-
ную гайку плоской стороной к диску.
При установке шлифовального диска
с вогнутым центром толщиной более 3
мм, прикручивайте зажимную гайку пло-
ской стороной наружу.

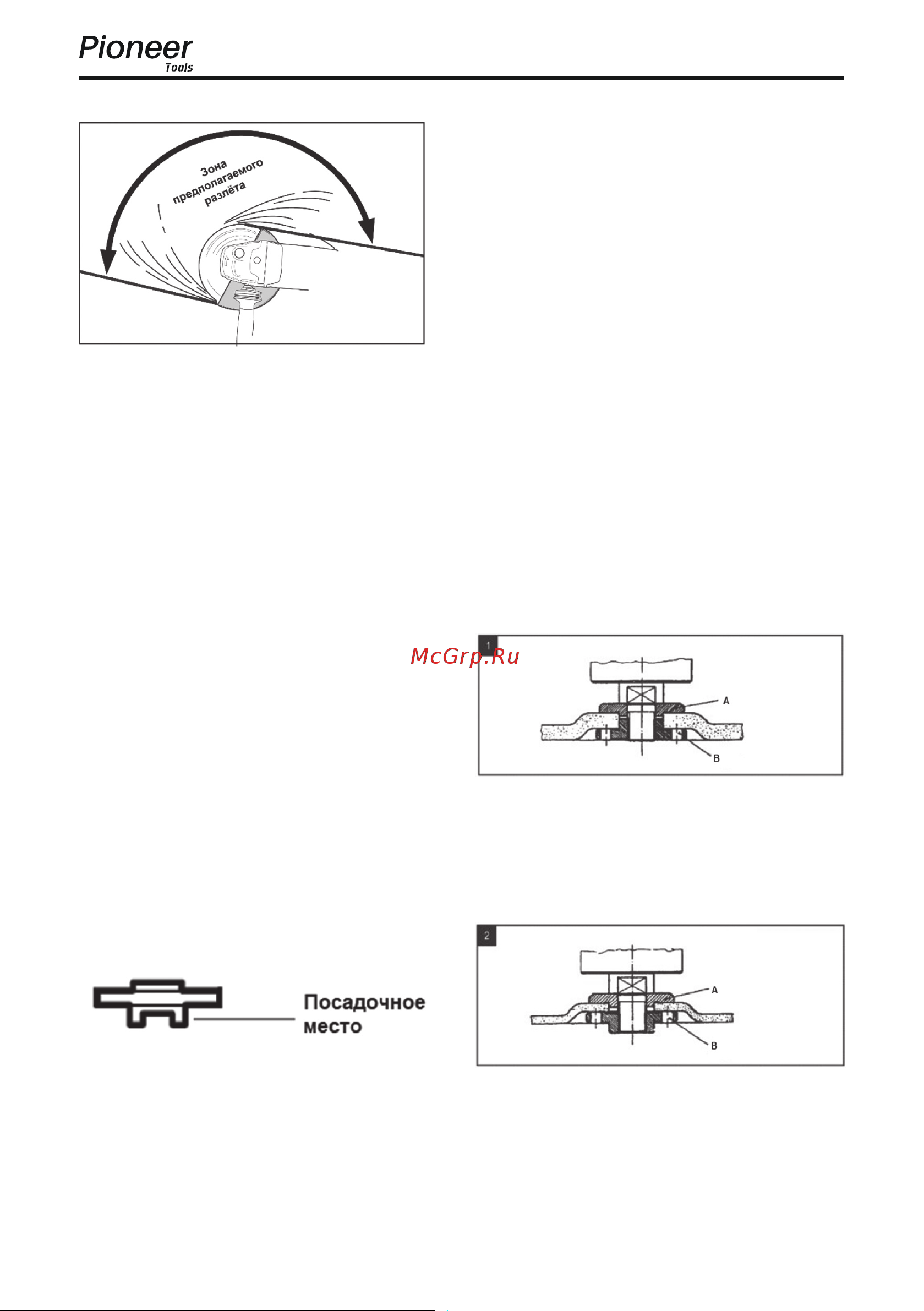

1. Фиксация диска с вогнутым центром
или прямого диска толщиной более 3 мм.
(A - прижимный фланец, В – зажимная
гайка)
2. Фиксация диска с вогнутым центром
толщиной не более 3 мм.
(A - прижимный фланец, В – зажимная
гайка)
3. Фиксация прямого диска толщиной
не более 3 мм.
