Asus PB278Q Black [16/27] Подключение кабелей
![Asus PB278Q Black [16/27] Подключение кабелей](/views2/1102949/page16/bg10.png)
2-3LCD-монитор ASUS PB278Q

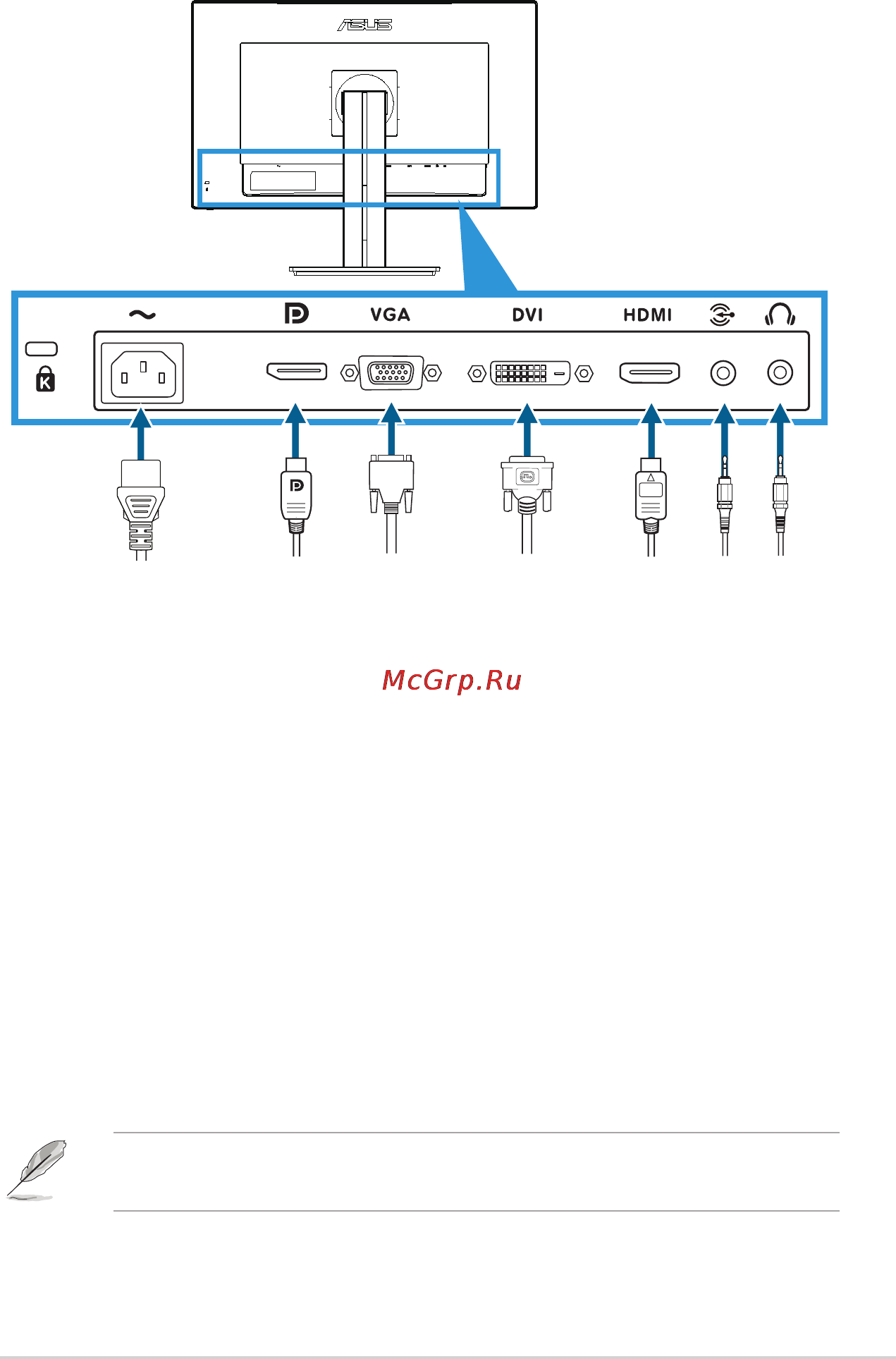

2.3 Подключение кабелей
Подключите кабели в соответствии со следующими указаниями:
• Подключение кабеля питания: Разъем кабеля питания надежно
подключите к разъему питания монитора, вилку кабеля питания
подключите в сетевую розетку.
• Подключение кабелей VGA/HDMI/DVI/DisplayPort:
a. Один разъем кабеля VGA/HDMI/DVI/DisplayPort подключите к разъему
VGA/HDMI/DVI/DisplayPort монитора.
b. Другой разъем кабеля VGA/HDMI/DVI/DisplayPort подключите к разъему
VGA/HDMI/DVI/DisplayPort компьютера.
c. Затяните два винта на разъеме VGA/DVI.
• Подключение
aудиокабель
: Один разъем кабеля аудиосигнала
подключите к
Линейный вход аудиосигнала
монитора. Другой разъем
кабеля аудиосигнала подключите к разъему аудиосигнала компьютера.
• Подключение наушников: При подаче сигнала через разъемы HDMI
или DisplayPort подключите штекер наушников к гнезду для наушников
монитора.
После подключения данных кабелей вы сможете выбрать нужный источник
входного сигнала в пункте "Выбор входа" экранного меню.
