РАСПАКОВКА И ВВОД В ЭКСПЛУАТАЦИЮ
Осторожно извлеките устройство из коробки. Перед монтажом устройства убедитесь в его правильном
функционировании, подключив силовой кабель к удобно расположенной заземленной розетке
напряжением 220-240 В.
【Заземление 】
Данное устройство предназначен для подключения к трехконтактным розеткам напряжением 220 В с
заземляющим контактом при помощи трехконтактной вилки. Зеленый заземляющий наконечник,
идущий от адаптера, должен быть подключен к постоянному заземляющему контакту, например, к
правильно заземленной розетке. При наличии заземленной трехконтактной розетки не следует
использовать адаптер. Для полного отключения агрегата от сети электропитания сначала выключите
его, нажав соответствующую кнопку, после чего извлеките вилку из штепсельной розетки.
ПРЕДУПРЕЖДЕНИЕ:
Объекты из легковоспламеняющихся материалов, такие как мебель, занавески и т.д. должны
находиться на расстоянии не менее 1 м от фронтальной стороны агрегата, выделяющей тепло.
Категорически запрещается изменять длину силового кабеля или использовать удлинители. Силовой
кабель должен располагаться с обратной стороны устройства, не допускайте изменения его
расположения, а также избегайте прямого контакта кабеля с горячими поверхностями устройства.
【

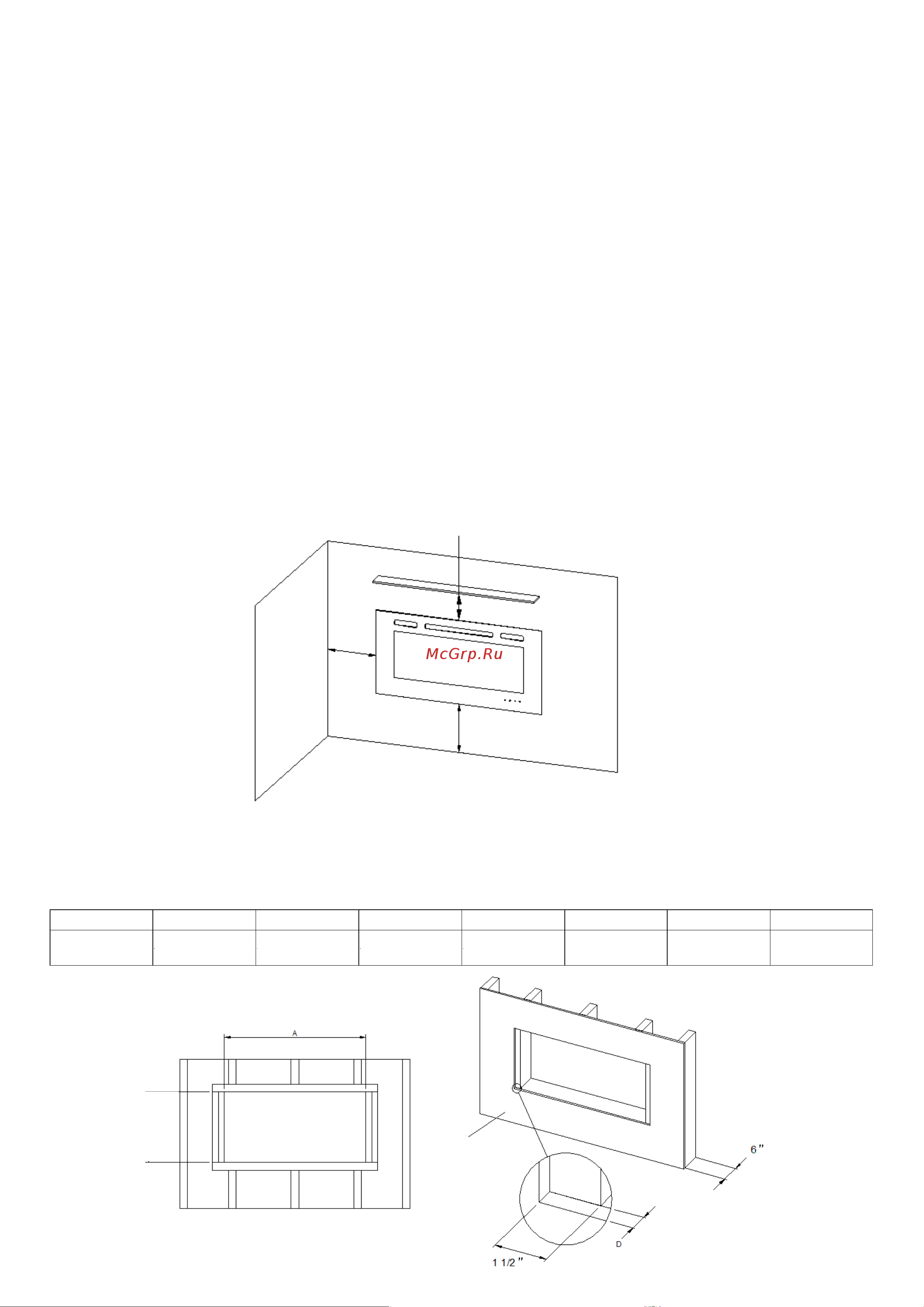

МОНТАЖ
】
ПРЕДУПРЕЖДЕНИЕ: Найдите безопасное место и обеспечьте нишу в стене подходящего размера для
встраивания устройства. Минимальный зазор сверху должен составлять не менее 8 дюймов (200 мм);
минимальный зазор спереди должен составлять не менее 3 футов (900 мм). Выберите место, обеспечивающее
свободный доступ к розетке; для подключения к сети электропитания запрещается использовать удлинители.
В качестве примера представлена модель EF50R. Подготовьте стену с каркасным отверстием шириной 45,35
дюйма (1154 мм) и высотой 16,34 дюйма (415 мм). Убедитесь, что ширина деревянного блока с обеих сторон,
используемого для крепления основного корпуса агрегата, составляет 3 дюйма (76 мм). Убедитесь, что ширина
видимых стенок деревянных блоков с учётом установленного гипсокартона с обеих сторон составляет около 1
1/2 дюйма (37,5 мм). Измерьте глубину D от внешней поверхности гипсокартона до деревянного блока и
запишите данную величину.
16.34
’’
МОДЕЛЬ
Galaxy 30RF Galaxy 36RF Galaxy 42RF Galaxy 50RF Galaxy 60RF
A
25.47 ’’
(64
7 мм)
(780 мм) (952.5 мм) (1154 мм)
(1435 мм)
30.7’’
37.5’’
45.35 ’’
56.5’’
Galaxy 72RF Galaxy 95RF
(1740 мм)
(2325 мм)
68.5’’
91.5’’
Потолок
Портал
Стена
Пол
мин. 0°
мин. 0°
мин. 8°
Гипсокартон
2
