Carbon Fitness E109 I [12/25] Шаг 3

ШАГ 3

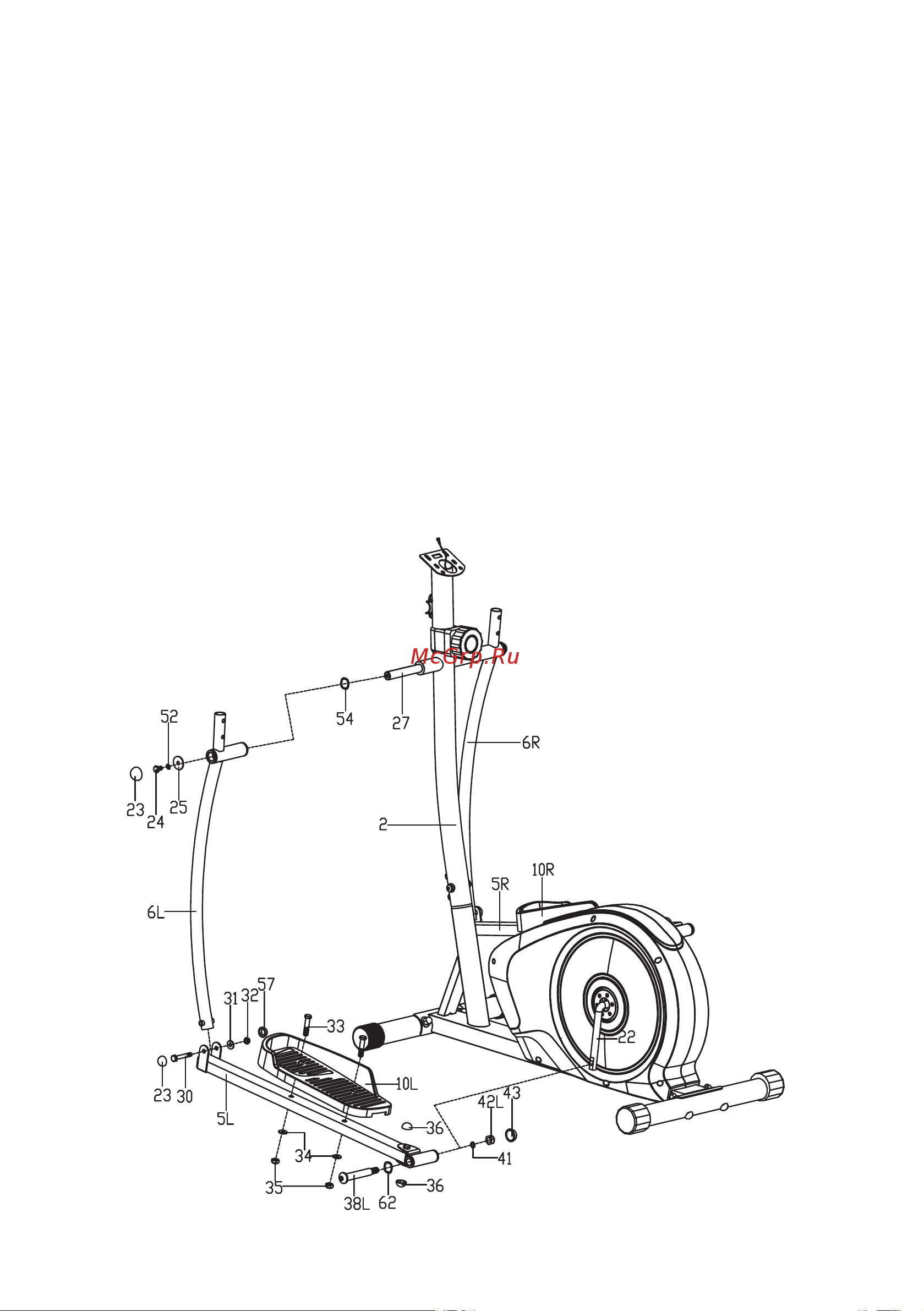

A: Прикрепите нижний поручень (6L) к передней стойке (2) с помощью шестигранного

болта (24), пружинной шайбы (52), плоской шайбы (25), шайбы (54) и вала (27), как

показано на рисунке. Не затягивайте детали.

B: Прикрепите шарнир вместе с ножной стойкой (5L) к кривошипу (22) с помощью

болта опоры педали (38 L), шайбы (62), пружинной шайбы (41) и нейлоновой гайки

(42L), как показано на рисунке. Не затягивайте детали.

C: Соедините нижний поручень (6L) с основанием педали (5L) с помощью

шестигранного болта (30), плоской шайбы (31) и нейлоновой гайки (32). Затяните

шестигранный болт (24), (30) и нейлоновую гайку (42L). Затяните гайки (23), (57),

(43), (36).

D: Прикрепите основание педали (5R) и нижний поручень (6R) к рукоятке (22) и

стойке руля (2) таким же образом.

E: Закрепите педали (10L/R) на основаниях педали (5L/R) с помощью шестигранного

болта (33), плоской шайбы (34) и нейлоновой гайки (35).
