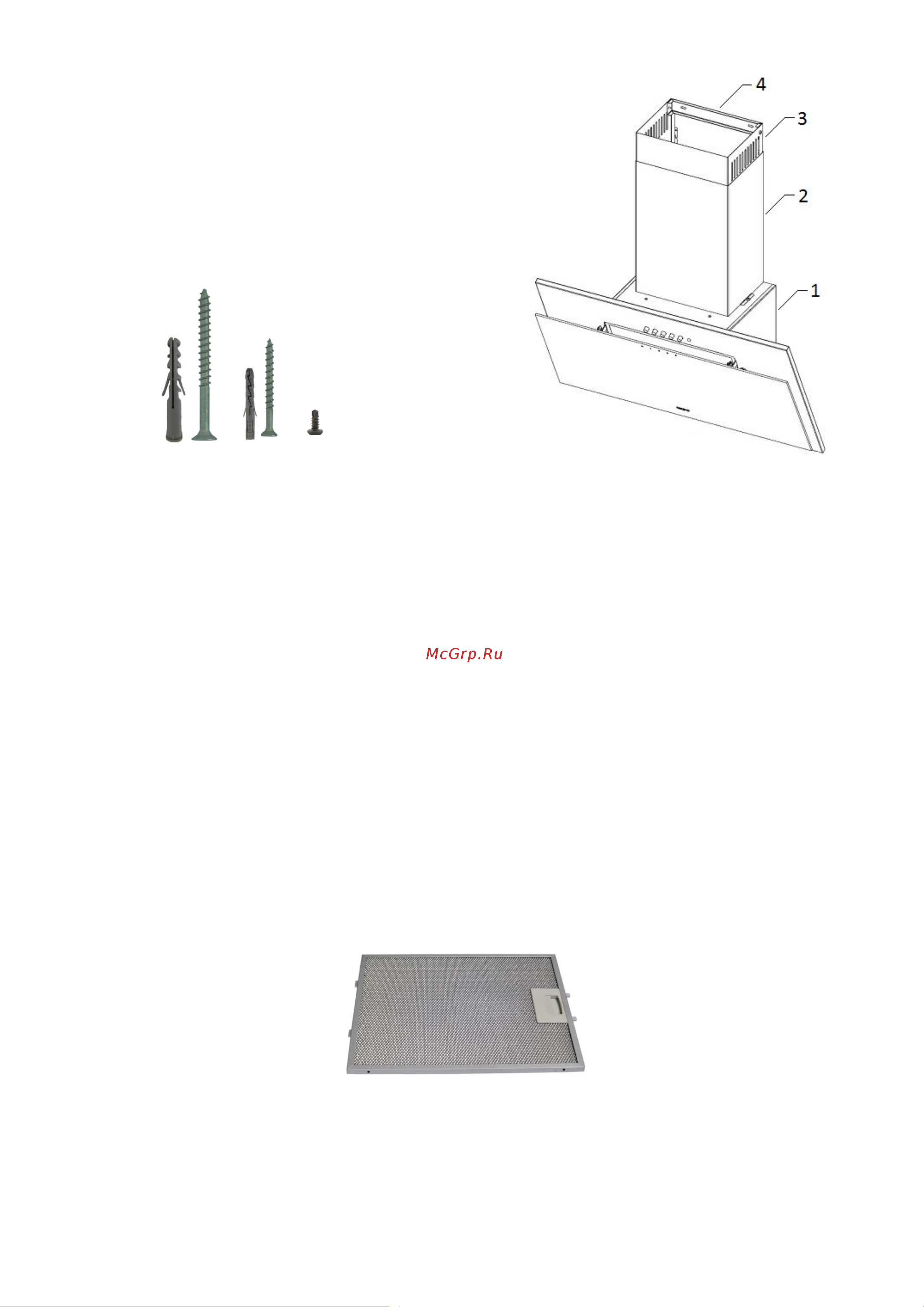

КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ (рис. 1)

1 – корпус вытяжки

2 – нижний декоративный короб

3 – верхний декоративный короб

4 – планка крепления короба

5 – два дюбеля 10x50 мм с шурупами

6 – два дюбеля 5x25 мм с шурупами

7 – два винта 3,9х6,5 мм

5 6 7

Рис. 1

Нельзя начинать монтаж вытяжки и снимать защитную пленку с вытяжки, пока Вы

не убедитесь в технической исправности вытяжки путем подключения ее к

электрической сети и проверки всех ее функций.

Для этого следует открыть упаковку, вынуть вытяжку и разместить ее на ровной

поверхности таким образом, чтобы переключатель режимов работы был обращен в

сторону проверяющего. Далее вытяжка подключается к электросети и производится ее

проверка. Если вытяжка на всех режимах работает исправно, следует приступать к ее

монтажу. Если нет, следует обратиться в организацию, где была приобретена вытяжка

или в гарантийную мастерскую.

Снимать защитную пленку с вытяжки и декоративных труб рекомендуется только

после окончания монтажа.

Напоминаем, что высота установки вытяжки над электрической плитой должна

быть не менее 60 см, а над газовой плитой – не менее 65 см.

МОНТАЖ КОРПУСА ВЫТЯЖКИ:

1. Откройте стекло, потянув его за нижнюю кромку к себе.

2. Снимите алюминиевый жироулавливающий фильтр (рис. 2).

Рис. 2

3. Приложите корпус вытяжки к стене, сохраняя минимальное расстояние А (60 см

для электрических и 65 см для газовых плит) между нижним краем вытяжки и

поверхностью для приготовления пищи на плите (рис. 3).
