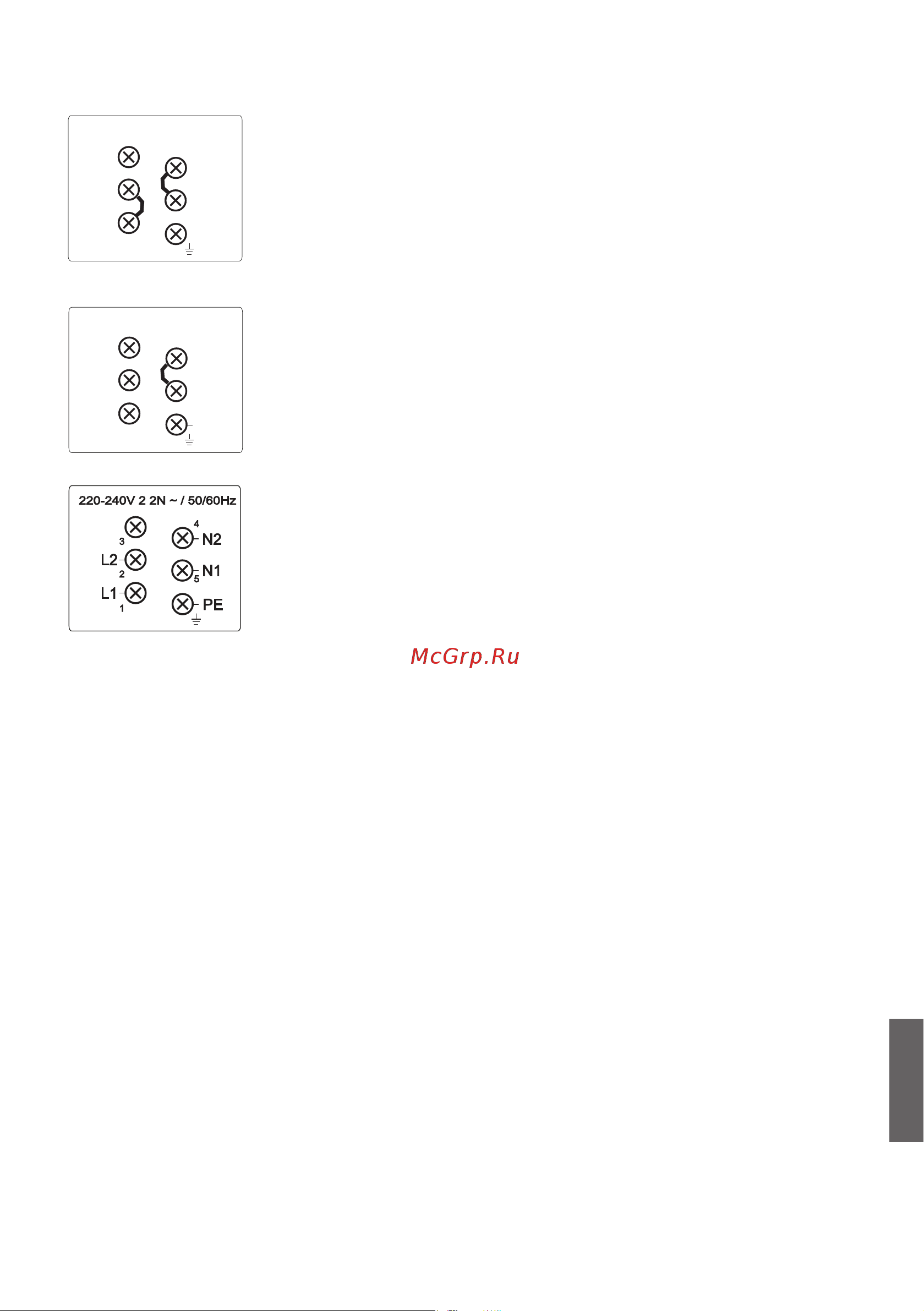

СХЕМА ПОДКЛЮЧЕНИЯ

Однофазное подключение (32 А)

• Одна фаза (1 1N, 220–240 V~ /50–60 Гц):

 Напряжение между фазой и нейтралью 220-240 В~. Установите

перемычки между клеммами 1–2 и 4–5.

 Установите предохранитель не менее 32 А. Сечение

присоединительного кабеля не менее 4 мм

Двухфазное подключение (16 А)

• 2 фазы, 1 нейтраль (2 1N, 380–415 V~ /50–60 Гц):

 Напряжение между фазой и нейтралью 220-240 В~. Напряжение между

фазами 380-415 В~. Установите перемычки между клеммами 4–5.

Установите не менее двух предохранителей по 16 А каждый. Сечение

присоединительного кабеля не менее 1,5 мм

• 2 фазы, 2 нейтрали (2 2N, 220–240 V ~ /50–60 Гц):

 Напряжение между фазами и нейтралью 220-240 В~.

 Установите не менее двух предохранителей по 16 А каждый. Сечение

присоединительного кабеля не менее 1,5 мм

220-240V ~ / 50/60Hz

380-415V 2N ~ / 50/60Hz
