Руководство пользователя

АЭК «INTOIS OPTIMA MK»

Установка GSM модуля:

1. Использую сотовый телефон, отключите запрос PIN-кода на SIM-карте

2. Установите SIM-карту в слот на GSM-модуле (см рис 1)

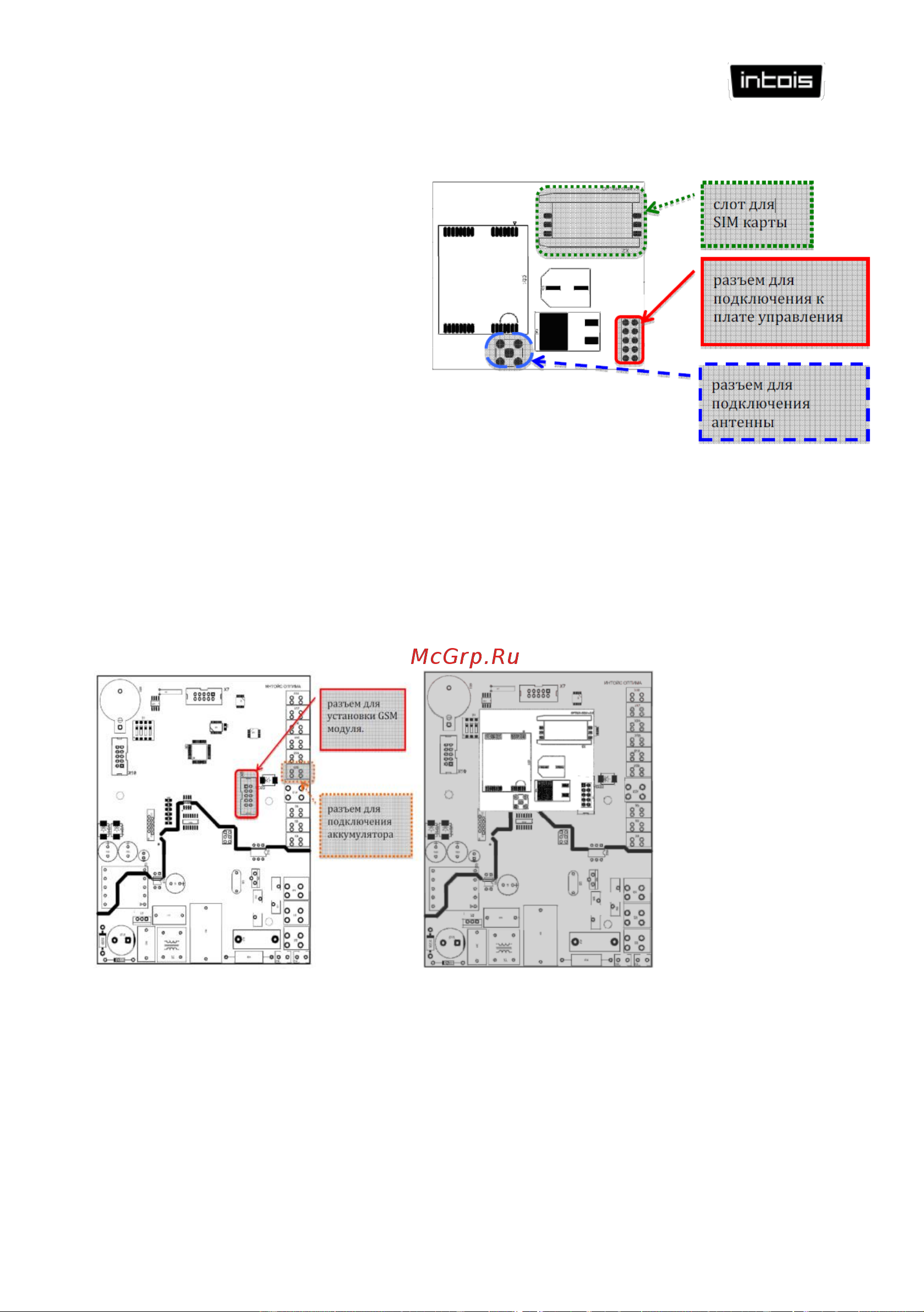

Рис. 1. Вид платы GSM модуля.

3. Обесточьте электрокотел.

4. Снимите крышку котла (см

руководство рис 2 позиция 7)

5. Протяните кабель антенны через

отверстие в корпусе котла и

подключить

кабель к разъему на плате модуля

модема (см рис 1)

6. Установите GSM-модуль в разъем

Х8 (см рис 2) на плате управления

(для

удобства рекомендуется снять блок управления котла см. руководство (рис 2 позиция

18)

7. Установите и подключите аккумулятор к разъему платы управления (см рис 2)

Размещение GSM-модуля на плате управления показано на рис 3.

8. Установите крышку котла

9. Закрепите антенну

10. Включите электоркотел.

Рис 2. Вид платы управления котла Рис 3. Вид платы с установленным GSM модулем

Настройка GSM модуля:

После регистрации модема в сети сотовой связи, в правом нижнем углу экрана

появится символ «G»

и станет доступен пункт основного меню «4 настройки GSM».
