- 16 -
Руководство пользователя
АЭК «INTOIS OPTIMA», «INTOIS OPTIMA
H
«Интоис Оптима Н» с циркуляцио
нным
насосом

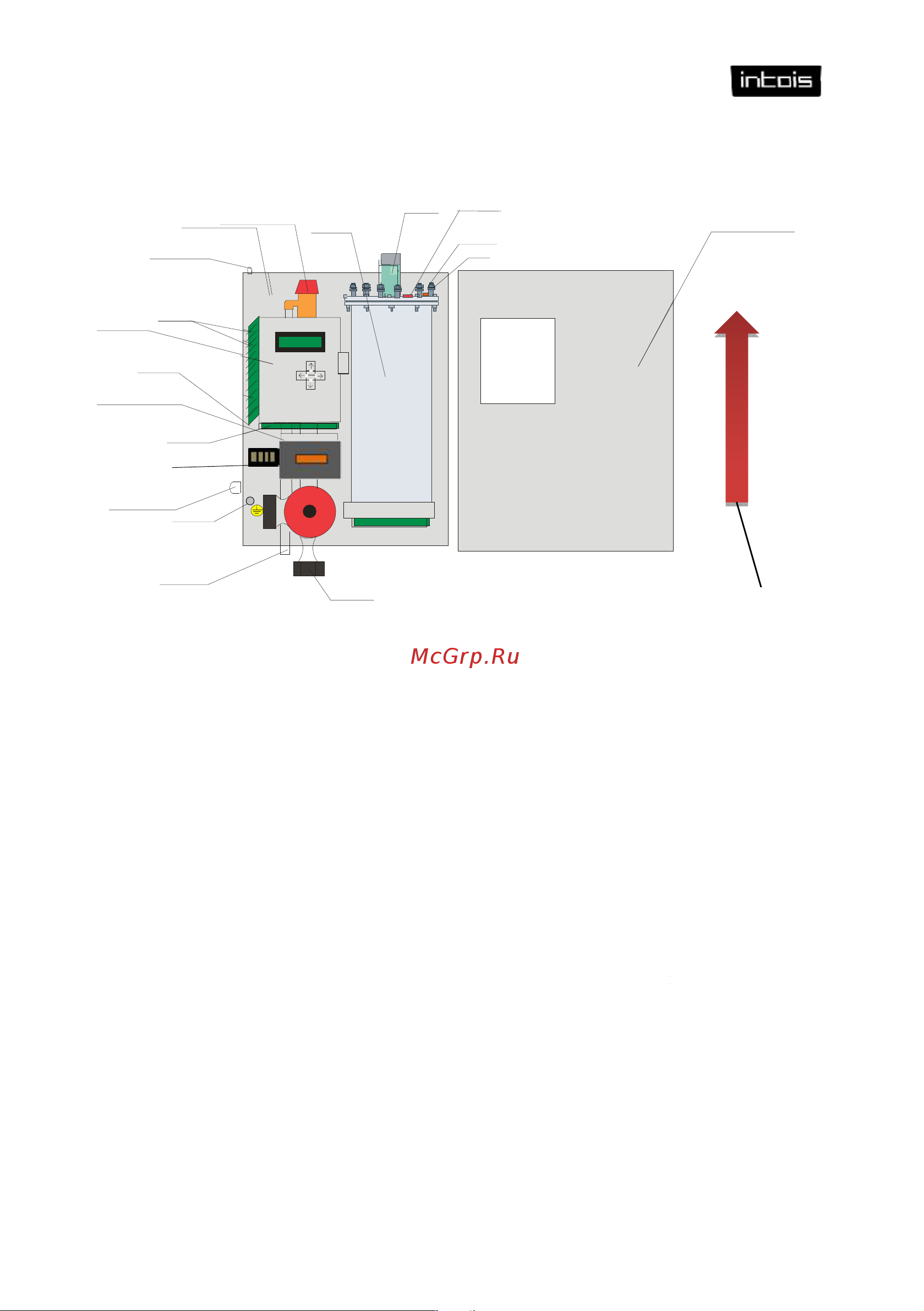

Рис. 2.2
1. ТЭНы.
2. Теплообменник.
3. Выходной патрубок прямой магистрали.
4. Входной патрубок обратной магистрали.
5. Крышка корпуса АЭК.
6. Задняя стенка корпуса АЭК.
7. Электромагнитный пускатель.
8. Колодка
для подключения подводящих проводов однофазного и
трёхфазного переменного тока 220/380В.
9. Подключение кабеля «земля».
10. Клеммник для подключения насоса.
11. Плата симисторов.
12. Плата контроллера.
13.
Клеммник на плате контроллера для подключения датчиков температур
14. Трубка для сбросного клапана
15. Датчик температуры котла
16. Термореле 90 С
о
±5
17.
Сальники для вводных кабелей и для проводов выносных датчиков
18. Блок Управления Котла
19. Предохранительный, сбросной, клапан 3 bar
20. Направление движения теплоносителя
18
17
17
1
2
3
4
6
7
8
9
12
10
13
15
16
14
19
H
»
нным
для подключения подводящих проводов однофазного и
Клеммник на плате контроллера для подключения датчиков температур
ы.
Сальники для вводных кабелей и для проводов выносных датчиков
5
20
