Меры предосторожности при установке
Данное устройство предназначено для установки
в автомобиль с напряжением бортовой сети +12 В
постоянного тока с минусом на корпусе; аппарат не
предназначен для подключения к источнику пита-
ния +24 В (например, в автобусе, грузовике).
Запрещается менять предохранитель на проводе
питания без консультации специалиста. Использо-
вание неподходящего предохранителя может при-
вести к возгоранию или повредить прибор.
Для правильной установки используйте только те
комплектующие, которые поставляются с аппара-
том. Использование других комплектующих может
повлечь за собой неисправность.
Проконсультируйтесь с вашим дилером, если для
установки необходимо просверлить отверстия или
произвести другие изменения в автомобиле.
Установите проигрыватель таким образом, чтобы
он не мешал водителю и не повредил пассажира в
случае внезапной остановки.
Угол наклона передней стороны проигрывателя не
должен превышать 30°.
30
Не устанавливайте проигрыватель в местах попада-
ния прямых солнечных лучей или горячего воздуха
из отопителя, а также в местах скопления пыли и
грязи или в местах с сильной вибрацией.
Отключите «-» клемму аккумулятора перед на-
чалом установки для снижения вероятности по-
вреждения аппарата и предотвращения короткого
замыкания при подключении.
Перед тем, как окончательно установить проигры-
ватель, подключите электропроводку временно.
Убедитесь, что подключения цветных проводов
произведены в соответствии со схемой и что аппа-
рат и вся аудиосистема работают правильно. Не-
правильное подключение может вывести из строя
проигрыватель (привести к сбоям в работе) или
повредить бортовую сеть автомобиля

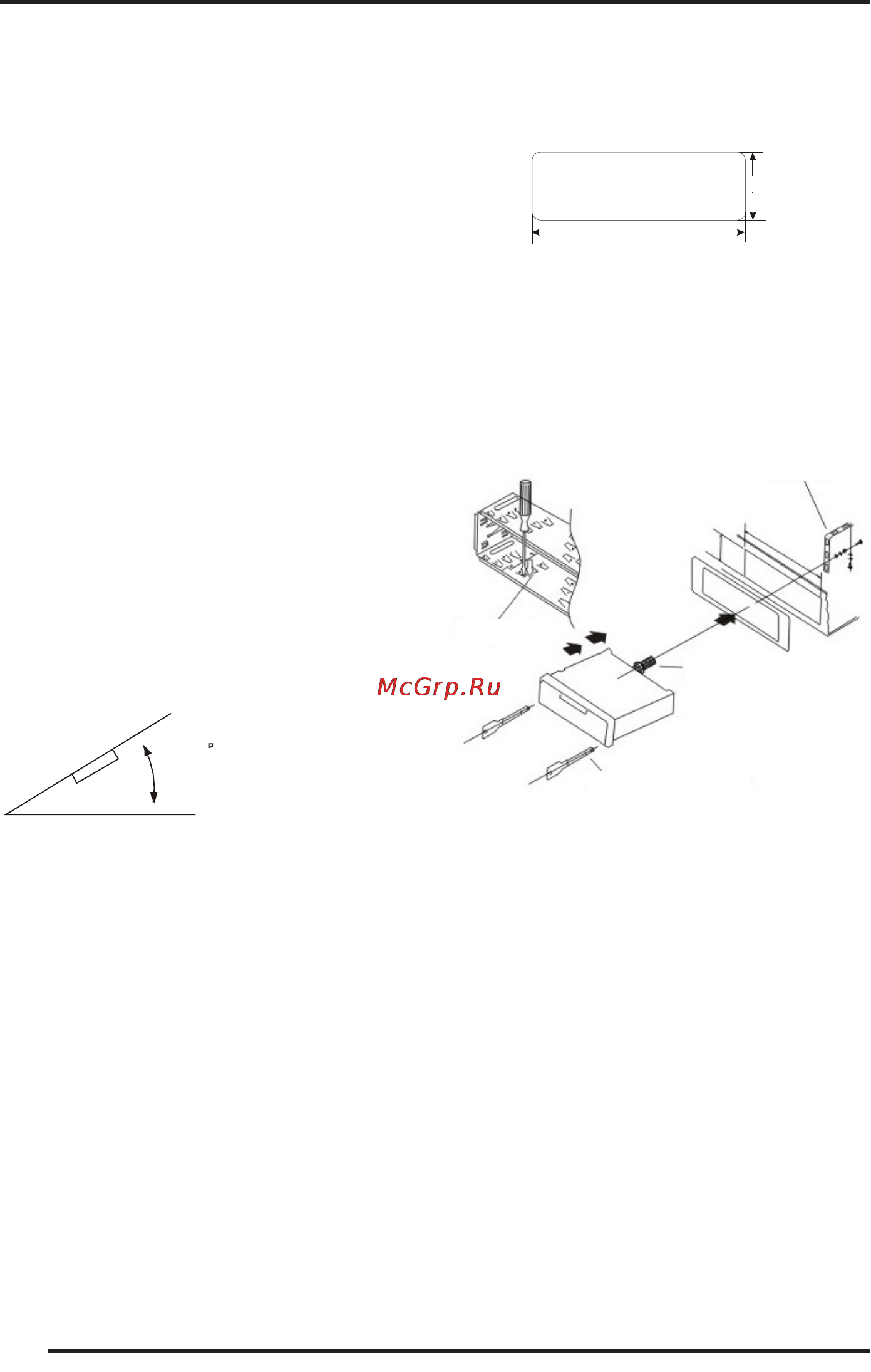

Порядок установки аппарата
Для правильной установки устройства отсек при-
борной панели должен соответствовать следую-
щим размерам:
53mm
182mm
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Снимите обрамление.
3. Вставьте до упора ключи, входящие в комплект
поставки проигрывателя, в пазы на боковых
поверхностях прибора и извлеките его из рам-
ки, потянув на себя.
Монтажная рама
Монтажная скоба
Винт
Ключ
4. Вставьте монтажную раму (без ресивера) в от-
сек приборной панели и отогните «язычки» при
помощи отвертки. Не все «язычки» подходят
под размер приборной панели автомобиля, вы-
берите наиболее подходящие.
5. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
6. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
Перед началом окончательной установки
устройства проверьте правильность всех под-
соединений.
7. Прикрепите один конец металлической скобы к
тыловой части ресивера, крепежного болта,
4
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
