- 14 -
Руководство пользователя
АЭК «INTOIS OPTIMA MK»

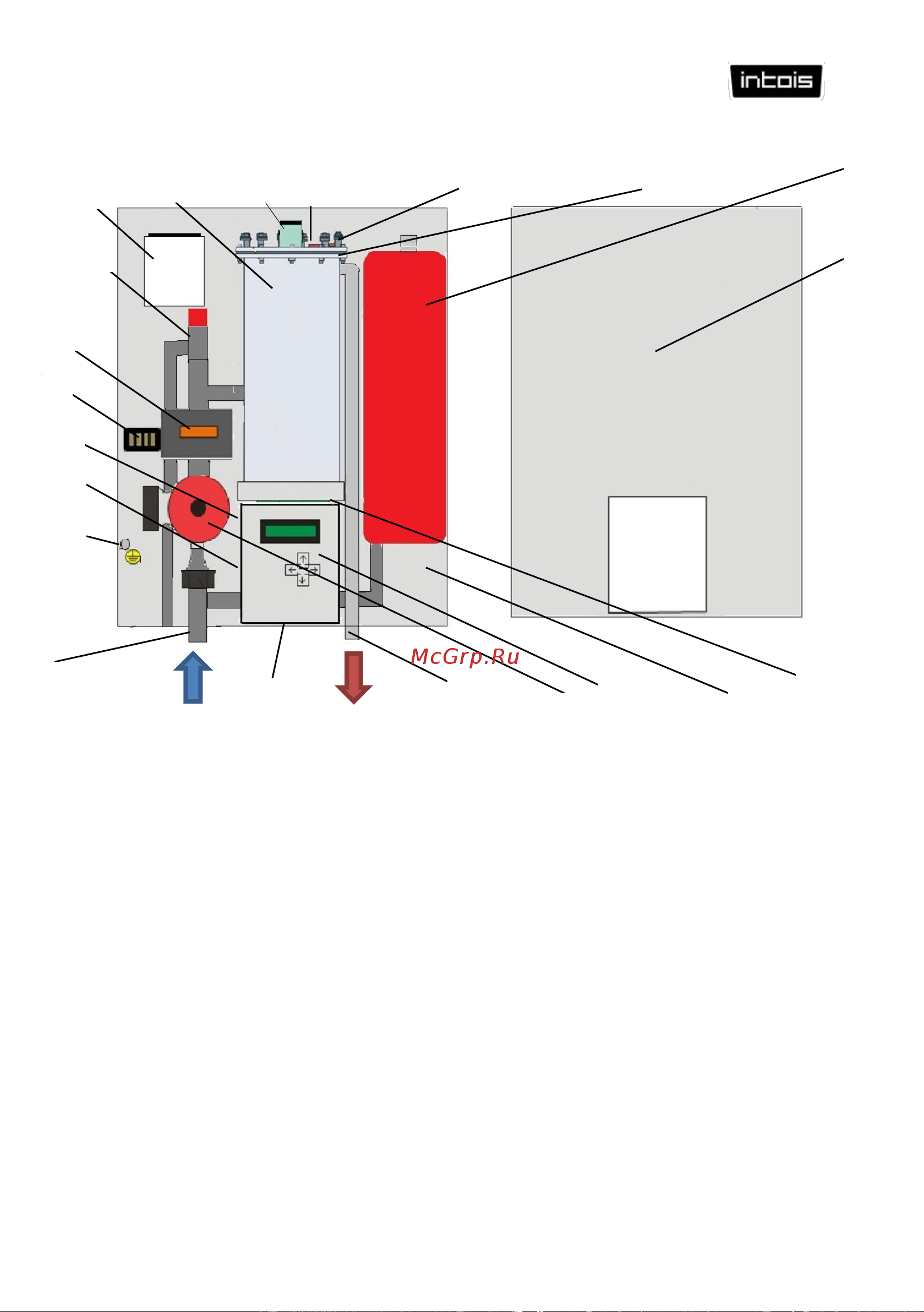

Интоис Оптима МК:
Рис. 2
1. ТЭНы.
2. Теплообменник.
3. Выходной патрубок прямой магистрали.
4. Входной патрубок обратной магистрали.
5. Крышка корпуса АЭК.
6. Задняя стенка корпуса АЭК.
7. Электромагнитный пускатель.
8. Колодка для подключения подводящих проводов однофазного и
трёхфазного переменного тока 220/380В.
9. Подключение кабеля «земля».
10. Клеммник на плате контроллера для подключения насоса.
11. Плата симисторов.
12. Плата контроллера.
13. Клеммник на плате контроллера для подключения датчиков температуры.
14. Датчик температуры котла
15. Термореле 90 С
о
±5
16. Расширительный бак
3
2
1
14
17
4
3
5
6
7
8
9
10
11
12
13
15
16
18
19
20
21
