- 14 -
Руководство пользователя
АЭК «INTOIS COMFORT», «INTOIS COMFORT H»
«Интоис Комфорт Н» с циркуляционным насосом

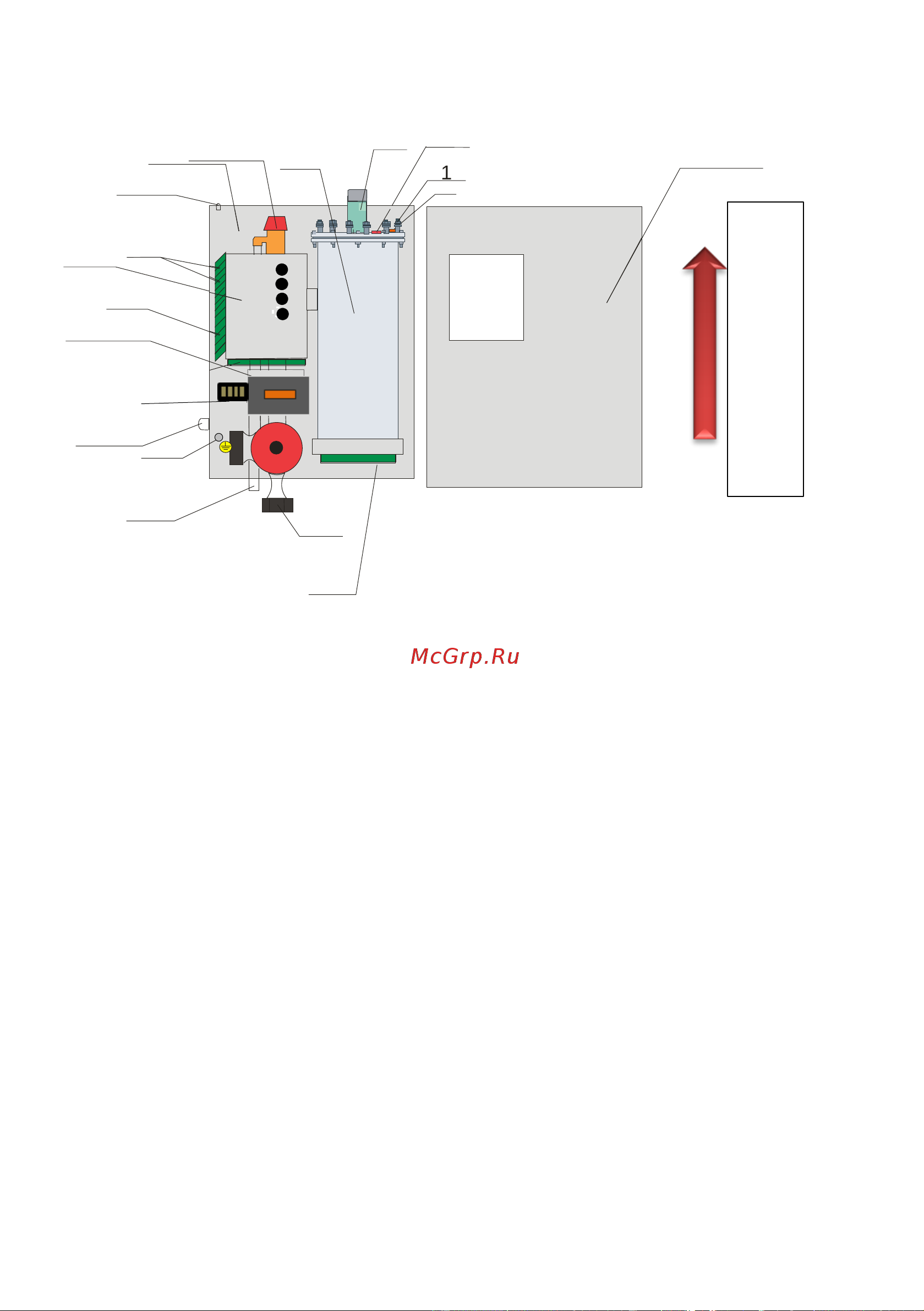

Рис. 2.2
1. ТЭНы.
2. Теплообменник.
3. Выходной патрубок прямой магистрали.
4. Входной патрубок обратной магистрали.
5. Крышка корпуса АЭК.
6. Задняя стенка корпуса АЭК.
7. Электромагнитный пускатель.
8. Колодка для подключения подводящих проводов однофазного и трёхфазного
переменного тока 220/380В.
9. Подключение кабеля «земля».
10. Клеммник на плате контроллера для подключения насоса.
11. Блок симисторного управления.
12. Блок управления котлом.
13. Клеммник на плате контроллера для подключения датчиков температуры.
14. Трубка сбросного клапана
15. Датчик температуры котла
16. Термореле 90 С
о
±5
17. Сальники для вводных кабелей и для проводов выносных датчиков
18. Предохранительный, сбросной, клапан 3 bar
Теплообменник представляет собой цилиндрический сосуд с укреплёнными в нём
электронагревателями (ТЭНами) и двумя патрубками для подвода и отвода теплоносителя.
В верхней части теплообменника установлены термореле, датчик температуры
теплоносителя.
17
17
1
2
3
5
4
6
7
8
9
12
10
13
15
16
14
18
Направление движения
теплоносителя
11
