-15-

Руководство пользователя

АЭК «INTOIS ONE», «INTOIS ONE Н»

«Интоис Оптима» 3-95кВт

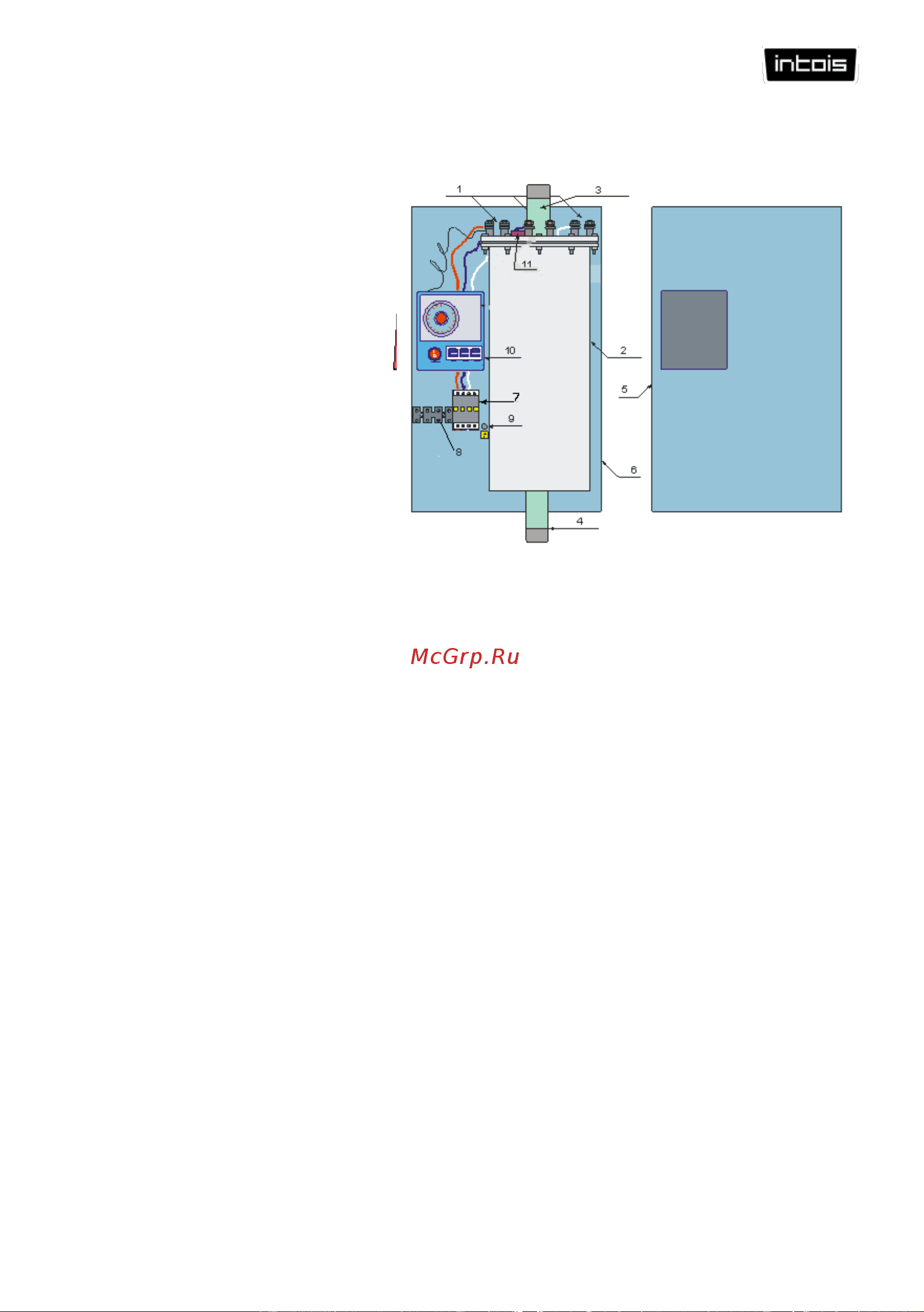

1. ТЭНы;

2. Теплообменник;

3. Выходной патрубок

прямой магистрали;

4. Входной патрубок

обратной магистрали;

5. Крышка корпуса АЭК;

6. Задняя стенка корпуса

АЭК;

7. Магнитный пускатель;

8. Клеммник подключе-

ния подводящих про-

водов однофазно-

го/трёхфазного пере-

менного тока

220/380В;

9. Подключение кабеля

“земля”;

10. Блок управления АЭК;

11. Датчик температуры котла и термореле;

Теплообменник представляет собой цилиндрический сосуд с укреплёнными

в нём электронагревателями (ТЭНами), имеющий два отверстия: для подвода и отвода

теплоносителя.

В верхней части бака установлены: термореле, датчик температуры

теплоносителя.

Магнитный пускатель служит для подключения напряжения переменного

тока 220/380В на нагревательные элементы (ТЭНы) и отключения их от сети при ава-

рийной ситуации.
