• Присоединительный кабель обязательно

проложите через зажим,

предотвращающий избыточное

натяжение кабеля.

* Трубчатые наконечники не входят в комплект поставки

ИНФОРМАЦИЯ!

Рекомендуется использовать трубчатые наконечники.

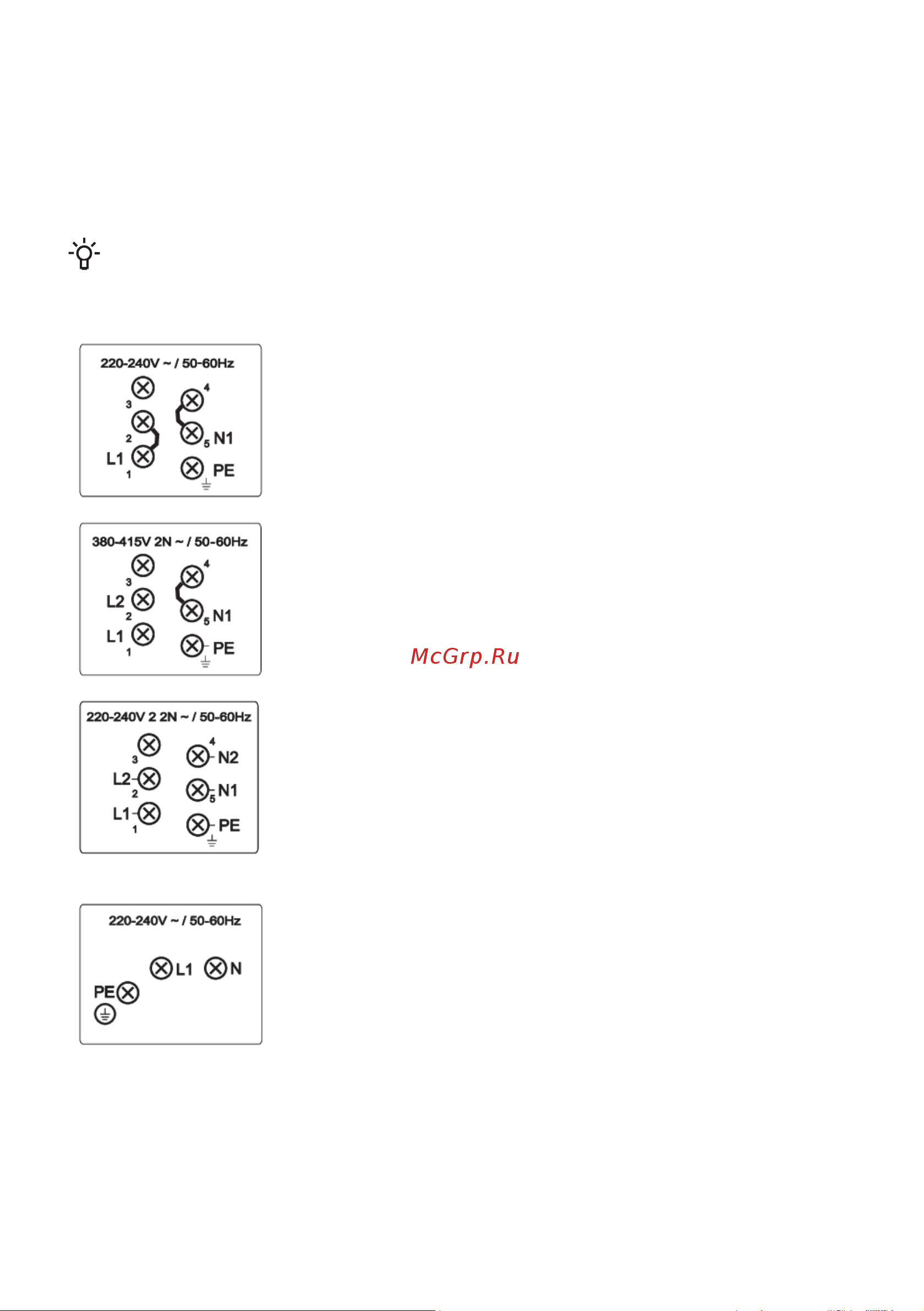

Схема подключения

Однофазное подключение (32 A)

• 1 фаза (1 1N, 220-240 В~ / 50/60 Гц)

Напряжение между фазой и нейтралью 220-240 В~.

Установите перемычку между клеммами 1 и 2 и между

клеммами 4 и 5.

- Установите предохранитель не менее чем на 32 А. Площадь

сечения кабеля должна быть не менее 4 мм².

Двухфазное подключение (16 A)

• 2 фазы, 1 нейтраль (2 1N, 380-415 В~ / 50/60 Гц)

- Напряжение между фазой и нейтралью 220-240 В~.

Напряжение между фазами 380-415 В~. Установите

перемычку между клеммами 4 и 5. Установите не менее двух

предохранителей не менее чем на 16 А каждый. Площадь

сечения кабеля должна быть не менее 1,5 мм².

• 2 фазы, 2 нейтрали (2 2N, 220-240 В 2 2N ~ / 50/60 Гц)

- Напряжение между фазами и нейтралью 220-240 В~.

- Установите не менее двух предохранителей не менее чем на

16 А каждый. Площадь сечения кабеля должна быть не менее

1,5 мм².

Приборы шириной 30 сантиметров (с двумя конфорками) оснащены

клеммной колодкой для однофазного подключения. Сечение

присоединительного кабеля не менее 1,5 мм².

Подсоединение кабеля питания

(модели с кабелем питания)

• Прибор должен быть подключен к электросети через стационарное клеммное соединение

или силовую розетку.

• Устройства отсоединения от электросети должны соответствовать действующим нормативам.

• Не удлиняйте кабель и не перегибайте его через острые края.
