В зависимости от модели плита может быть оснащена крышкой или щитком, укомплек-
тована горелками стола (таблица 1а):
- повышенной тепловой мощности – 1шт.
- нормальной тепловой мощности – 2шт.
- малой тепловой мощности – 1шт.
Решетка стола служит для установки посуды.
Все краны имеют фиксированное положение «малое пламя».
Перевод ручки крана в режим «малое пламя» производится с предварительным нажати-
ем на ручку крана и дальнейшим поворотом до упора против часовой стрелки.
Положение горелок на столе схематично изображено возле каждого крана на панели
управления.
Символы:
●
Кран закрыт Максимальное пламя Малое пламя
Рисунок 1

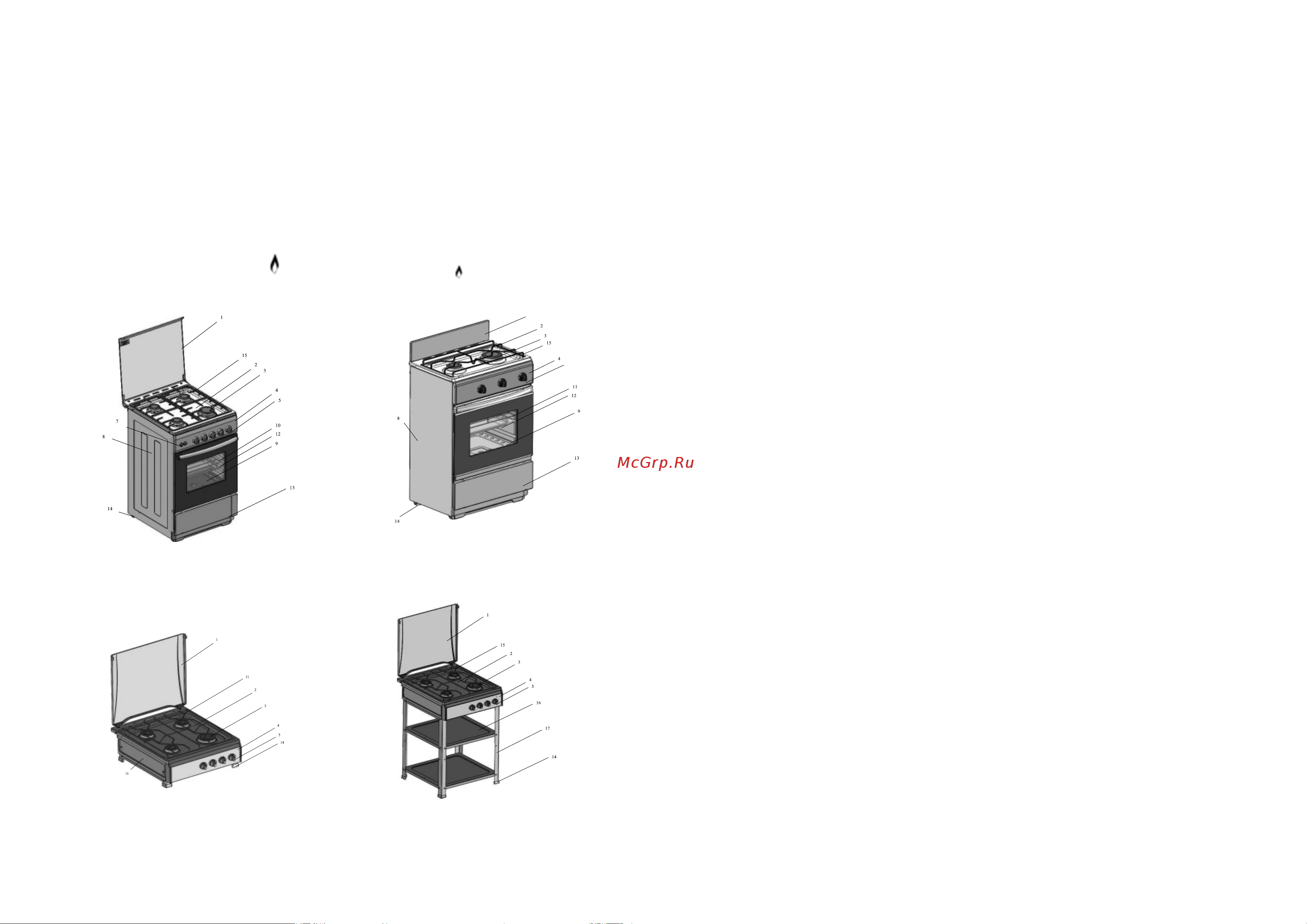

Плита газовая бытовая четырехгорелочная
ПГ4 1465 (тип AG, BG, FG, RG)
Рисунок 3
Плита газовая бытовая четырехгорелочная
ПГ4 1469 (настольный вариант, тип ANG)
5
Рисунок 2
Плита газовая бытовая двухгорелочная
ПГ2 1267 (тип CG)
Рисунок 4
Плита газовая бытовая четырехгорелочная
ПГ4 1469 (напольный вариант, тип AVG)
27
22. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Плита соответствует ТУ 4858-001/1-21782886-2011
«Плиты газовые бытовые» и признана годной для эксплуатации.
Плита соответствует ТУ 4858-002/1-21782886-2011
«Плиты газоэлектрические (комбинированные) бытовые»
и признана годной для эксплуатации.
Сертификат соответствия № ЕАЭС RU С-
RU.АД85.В.00115/20 Серия RU №0246809
Сертификат соответствия № ЕАЭС RU С-
RU.AД85.В.00085/20 Серия RU №0113182
Сертификат соответствия № ТС RU С-
RU.CП28.B.00983 Серия RU №0158996
Штамп ОТК
ПРИМЕЧАНИЕ:
- Форму заполняет предприятие-изготовитель изделия.
Содержание
- Гарантийный талон 2
- Гарантийный талон 4
- Для плит с габаритами 850х600 580 х600 не менее 65 полезный объем духовки дм3 2 х плита не менее 30 3 номинальное напряжение электрической сети в 220 5
- Категория плиты іі 5
- Класс плиты 1 класс встраиваемых блоков 3 3 количество горелок стола шт 4 х горелочные плиты встраиваемые блоки 4 количество горелок стола шт 2 х горелочная плита 2 количество горелок стола шт одногорелочная плита 1 в том числе нормальной тепловой мощности 4 х горелочные плиты варочные панели 3 2 повышенной тепловой мощности 4 х горелочная плита 1 малой тепловой мощности 4 х горелочная плита в зависимости от модели 1 0 нормальной тепловой мощности 2 х горелочная плита 1 повышенной тепловой мощности 2 х горелочная плита 1 3 кпд горелок стола не менее 52 кпд горелок стола одногорелочная плита не менее 60 3 минимальная температура в духовке 5
- Н3 в р 5
- Не менее 50 полезный объем духовки д 5
- Плиты относятся к классу 1 отдельно стоящий прибор для приготовления пищи 5
- С не более 160 3 максимальная температура в духовке 5
- С не менее 270 3 полезный объем духовки д 5
- Ставить на крышку посуду внимание при эксплуатации встраиваемых блоков если поверхность треснула отключите прибор для предотвращения поражения электрическим током не допускать попадания холодной воды на поверхность встраиваемых блоков ког да она еще горячая возникающий пар может привести к ожогам и внезапный об мен температуры может привести к повреждению на поверхности прибора если стекло варочной панели разбилось немедленно выключите все горелки и любые нагревательные элементы и отсоеди ните прибор от электрической сети не прикасайтесь к поверхности прибора не пользуйтесь прибором 5
- Технические данные 5
- Вид тока переменный 3 0 частота тока гц 50 3 1 класс электробезопасности i 3 2 присоединительная резьба газопровода g1 2 3 3 потребляемая мощность устройства освещения духовки вт 15 3 4 габаритные размеры плиты мм 4 х горелочная плита пг4 1465 высота до верхней плоскости стола 850 5 глубина от панели до задней кромки стола 580 5 ширина по кромкам боковых стенок 500 5 4 х горелочная плита пг4 1465 высота до верхней плоскости стола 850 5 глубина от панели до задней кромки стола 600 580 5 ширина по кромкам боковых стенок 600 5 2 х горелочная плита пг2 1267 высота до верхней плоскости стола 850 5 глубина от панели до задней кромки стола 350 5 ширина по кромкам боковых стенок 500 5 4 х горелочная плита пг4 1469 настольная без духовки высота до верхней плоскости стола 200 5 глубина от панели до задней кромки стола 580 5 ширина по кромкам боковых стенок 500 5 4 х горелочная плита пг4 1469 напольная без духовки высота до верхней плоскости стола 850 5 глубина от панели до задней кромки стола 58 6
- 6 л ч 7
- Nnom квт 1300 па 7
- Nnom квт 1300 па 3000 па 7
- Горелка духовки 7
- Горелка духовки 4 х горелочная плита 2 4 135 7
- Горелка мощность природный газ 7
- Горелка мощность природный газ сжиженный газ 7
- Значения в скобках и символом указаны для плит с габаритными размерами 850х600 580 х600 суммарная номинальная мощность горелок плит 4 х горелочная плита пг4 1465 8 4 квт 9 5 квт 2 х горелочная плита пг2 1267 5 5 квт 4 х горелочная плита пг4 1469 без духовки 6 квт одногорелочная плита пг1 1120 очаг 3 2 квт 7
- Максимальный расход газа на плитах 7
- Максимальный расход газа на плите 7
- Максимальный расход сжиженного газа на плите 671 г ч суммарная номинальная мощность горелок плиты 7 9 квт 7
- Малая 0 6 65 7
- Малая 1 0 85 50 7
- Нормальная 1 3 2 0 102 115 65 65 7
- Нормальная 1 3 95 7
- Одногор плита 3 2 150 95 7
- Одногор плита пг1 1120 очаг 312 л ч 276 4 г ч 7
- Повышенная 2 1 2 4 130 130 85 80 7
- Повышенная 2 3 130 7
- Сопло 7
- Сопло сопло 7
- Таблица 1 7
- Таблица 1а горелочная группа евро 7
- Х гор плита 2 1 102 85 7
- Х гор плита 2 4 2 1 135 130 95 75 7
- Х гор плита пг2 1267 524 63 л ч 456 г ч 7
- Х гор плита пг4 1465 786 л ч 7
- Х гор плита пг4 1469 без духовки 550 4 л ч 460 4 г ч 7
- Х гор плиты пг4 1465 1237 л л 667 7 г ч 618 г ч 7
- 28 мдж кг мощность и расход газа указаны при температуре окружающей среды 1 8
- Nnom квт 1300 па 3000 па 8
- Горелка мощность природный газ сжиженный газ 8
- Комплектность 8
- Л ч 400 г ч 8
- Максимальный расход газа на плите 8
- Малая 1 85 50 8
- Нормальная 1 9 115 65 8
- Перечень региональных сервисных центров 8
- Плиты пг4 1465 пг2 1267 1 плита шт 1 2 решетка стола шт 1 3 амортизатор резиновый для профильной решетки стола шт 4 4 жаровня шт 1 5 решетка духовки шт 1 6 комплект горелок стола к т 1 7 опора регулируемая ножка по согласованию с заказчиком шт 4 8 фильтр газовый шт 1 9 руководство по эксплуатации экз 1 10 упаковка шт 1 плиты пг4 1469 1 плита шт 1 2 решетка стола шт 1 3 комплект горелок стола к т 1 4 опора шт 4 6 комплект крепежных деталей к т 1 8
- По вопросам гарантийного и послегарантийного обслуживания и ремонта просим обращаться в региональные сервисные службы 8
- Повышенная 2 4 130 80 8
- С и атмосфер ном давлении 101 3кпа по стб ен 30 1 1 2005 критерий предельного состояния плит при котором эксплуатация недопустима прогар духовки дефекты шнура питания и гибкого шланга подвода газа срок службы плит 10 лет по истечении которого во избежание непредвиденных опас ных ситуаций необходимо обратиться в организацию осуществляющую надзор за бы товыми газовыми приборами для определения возможности дальнейшей эксплуатации плиты или необходимости ее замены 8
- Сопло сопло 8
- Суммарная номинальная мощность горелок плиты 7 2 квт спбт сжиженный газ пропан бутан по гост 20448 90 высшая теплота сгорания н 98 4мдж 8
- Таблица 1б встраиваемый блок 8
- В зависимости от модели плиты может быть другая комплектация 9
- Жесткое подсоединение может производиться при помощи угловых соединителей в комплект поставки не входят рекомендуемые угловые соединители соединитель угловой gz1 2 рв1 2 угольник переходной вр1 2 х вр1 2 уголок универсальный 1 2 1013012 гибкое подсоединение подсоединении к газовой сети или баллону с помощью гибкого шланга должно быть выполнено согласно действующим в вашем регионе нормативным документам в области газоснабжения и безопасности рис при подсоединении прибора к баллону необходимо применять регулятор давления газа внимание при подсоединении прибора к газовой сети гибким то копроводящим шлангом стальным или в стальной оплетке и т п следует применять специальную изолирующую вставку вставка устанавливается на внутриквартирном газопроводе после крана при подсоединении прибора к газовой сети гибким нетокопрово дящим шлангом резиновым применение специальной изолирую щей вставки не требуется запрещается подключение прибора к газовой сети баллону в случае отсутствия у потребителя дву 13
- Подключение газа возможно с помощью как жесткой так и гибкой подводки жесткое подсоединение перед подключением еще раз убедитесь что давление газа в сети соответствует указанному на табличке плиты подсоединение плиты к газовому стояку или баллону следует проводить в соответ ствии с существующими стандартами жесткое подсоединение к газовому стояку рис производится с помощью пере ходной муфты в комплект поставки не входит 13
- При подключении плиты для создания герметичности следует между рампой и подво дкой для газа установить паронитовую прокладку перед присоединением к газовой сети установить газовый фильтр во внутреннюю по лость трубы согласно рис 7 13
- Примечание рекомендации ремонтным службам перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое производится заменой сопел горелок и осуществляется персоналом специализи рованных организаций установку сопел при сборке плиты и ее ремонте необходимо про 13
- Рис 7 13
- Рис 8 13
- Способы устранения неисправностей таблица 5 13
- Труба газовый фильтр 13
