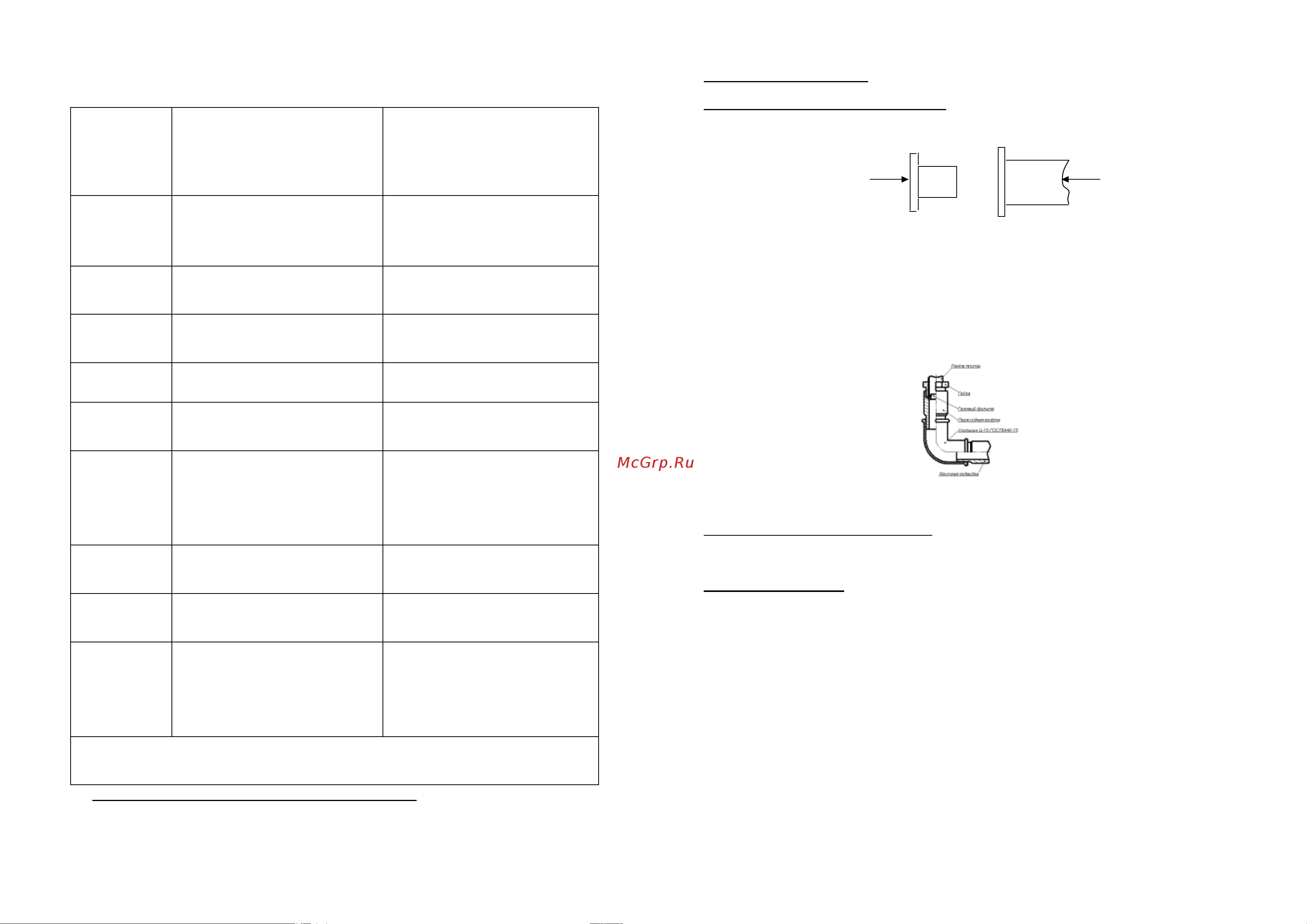

Flama AG 14017 антрацит [13/18] Способы устранения неисправностей таблица 5
![Flama AG 14017 антрацит [13/18] Способы устранения неисправностей таблица 5](/views2/2031086/page13/bgd.png)
24
19. СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
Таблица 5
Наименование
неисправности,
внешнее
проявление,
дополнительные
признаки
Вероятная причина Способ устранения
Не горит или плохо
горит горелка
- слишком малое давление в сети;
- в каналы горелки попала грязь или влага;
- горелка установлена с перекосом;
- засорилось сопло
- обратиться в газоснабжающую службу;
- прочистить и просушить горелку;
- правильно установить горелку;
- тонкой проволокой или
иголкой прочистить сопло
Горелка горит с
отрывами пламени
- слишком большое давление газа
в сети
- обратиться в газоснабжающую службу;
- уменьшить ручкой подачу газа
до стабилизации горения;
Не зажигается
горелка духовки
через запальник
неправильно установлен запальник
*- установить так, чтобы струя газа
попадала в запальник
При нагревании
клинит ручку
- выработалась смазка крана
*- пересмазать кран (пересмазка крана
не реже 1 раза в 3 года)
Не работает
все электро-
оборудование
- плита не подключена к сети;
- обрыв шнура питания
- подключить плиту;
*- заменить шнур питания
Не работает
электророзжиг:
- нет искры
- есть искра,
но не зажигает
- повреждена проводка к разряднику;
- сломан фарфоровый корпус разрядника;
- сильно загрязнен или залит
разрядник;
- слишком большое давление в сети;
- большой зазор между горелкой
и разрядником
*- заменить разрядник;
- прочистить и просушить разрядник;
- зажигать при меньшей подаче газа;
*- отрегулировать зазор
между горелкой и разрядником, рис. 6
Не работает
автоматический
розжиг
- отсутствует контакт;
- вышел из строя
обратиться в монтажную организацию
*- заменить
Не горит лампочка
подсветки духовки
- перегорела лампочка - заменить лампочку
Не срабатывает
кнопка ТУПа
(кран с
устройством
контроля пламени)
- конец термопары неправильно
выставлен в пламени;
- нет контакта в месте присоединения
термопары к ТУПу;
- неисправна термопара;
- неисправен электромагнитный клапан
*- выставить положение термопары;
*- подтянуть крепежные гайки
термопары;
*- заменить термопару;
*- заменить эл./магнитный клапан
*- работы выполняются сервисной службой
Примечание (Рекомендации ремонтным службам):
Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на
другое производится заменой сопел горелок и осуществляется персоналом специализи-
рованных организаций. Установку сопел при сборке плиты и ее ремонте необходимо про-
13
При подключении плиты, для создания герметичности следует между рампой и подво-
дкой для газа установить паронитовую прокладку.
Перед присоединением к газовой сети, установить газовый фильтр во внутреннюю по-
лость трубы, согласно рис. 7.
Труба
Газовый
фильтр
ɪɭ
ɪɭ
Рис. 7
Подключение газа возможно с помощью как жесткой, так и гибкой подводки.
Жесткое подсоединение
- Перед подключением еще раз убедитесь, что давление газа в сети соответствует
указанному на табличке плиты.
- Подсоединение плиты к газовому стояку или баллону следует проводить в соответ-
ствии с существующими стандартами.
- Жесткое подсоединение к газовому стояку (рис.8) производится с помощью пере-
ходной муфты (в комплект поставки не входит).
Рис. 8
Жесткое подсоединение может производиться при помощи угловых соединителей (в
комплект поставки не входят).
Рекомендуемые угловые соединители:
- соединитель угловой GZ1/2"; РВ1/2";
- угольник переходной ВР1/2"х ВР1/2";
- уголок универсальный 1/2" 1013012
Гибкое подсоединение
Подсоединении к газовой сети или баллону с помощью гибкого шланга должно быть
выполнено согласно действующим в Вашем регионе нормативным документам в области
газоснабжения и безопасности (рис.9).
При подсоединении прибора к баллону необходимо применять регулятор давления газа.
ВНИМАНИЕ! ПРИ ПОДСОЕДИНЕНИИ ПРИБОРА К ГАЗОВОЙ СЕТИ ГИБКИМ ТО-
КОПРОВОДЯЩИМ ШЛАНГОМ (СТАЛЬНЫМ ИЛИ В СТАЛЬНОЙ ОПЛЕТКЕ И Т.П.)
СЛЕДУЕТ ПРИМЕНЯТЬ СПЕЦИАЛЬНУЮ ИЗОЛИРУЮЩУЮ ВСТАВКУ. ВСТАВКА
УСТАНАВЛИВАЕТСЯ НА ВНУТРИКВАРТИРНОМ ГАЗОПРОВОДЕ ПОСЛЕ КРАНА.
ПРИ ПОДСОЕДИНЕНИИ ПРИБОРА К ГАЗОВОЙ СЕТИ ГИБКИМ НЕТОКОПРОВО-
ДЯЩИМ ШЛАНГОМ (РЕЗИНОВЫМ) ПРИМЕНЕНИЕ СПЕЦИАЛЬНОЙ ИЗОЛИРУЮ-
ЩЕЙ ВСТАВКИ НЕ ТРЕБУЕТСЯ.
ЗАПРЕЩАЕТСЯ ПОДКЛЮЧЕНИЕ ПРИБОРА К ГАЗОВОЙ СЕТИ (БАЛЛОНУ) В
СЛУЧАЕ ОТСУТСТВИЯ У ПОТРЕБИТЕЛЯ ДВУХПОЛЮСНОЙ РОЗЕТКИ С ЗАЗЕМ-
ЛЯЮЩИМ КОНТАКТОМ.
Гибкий присоединительный шланг, специальная изолирующая вставка и регулятор дав-
ления газа в комплект поставки не входят и приобретаются через торговую сеть.
Характеристики гибкого присоединительного шланга должны соответствовать действу-
ющему в Вашем регионе законодательству. Выбранный шланг должен иметь документ,
указывающий дату изготовления, срок службы и замены.
