14

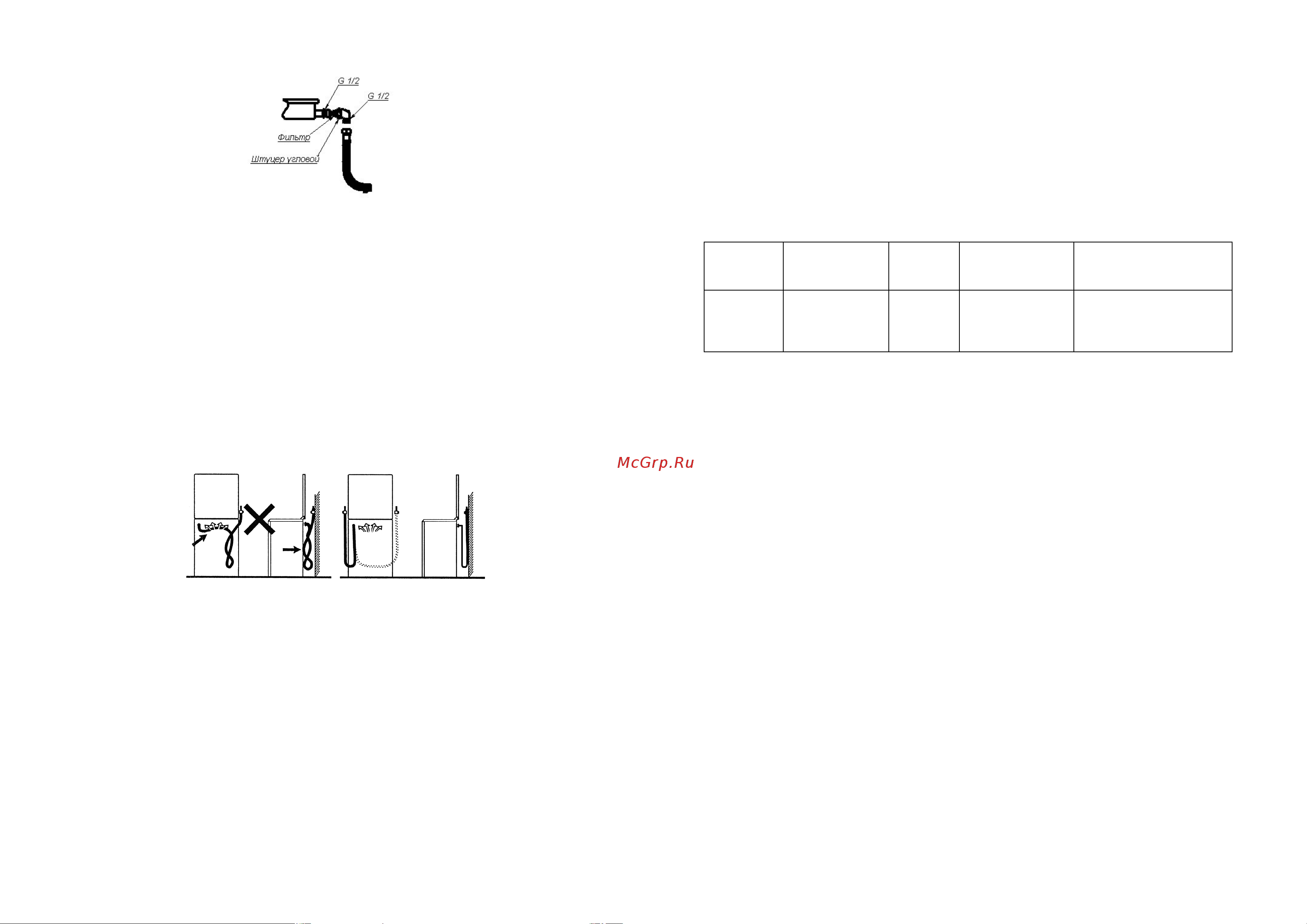

Рис.10
Запрещается подключать прибор к газовой сети при несоответствии параметров прибора
и электрической сети.
Прибор подключается к сети 220-230 В (50Гц).
Вилка и сетевой шнур после установки должны быть доступны для обеспечения воз-
можности отключения и не должны подвергаться нагреву. Отключение также может осу-
ществляться с помощью встроенного в стационарную проводку выключателя, в соответ-
ствии с правилами по электротехническому монтажу.
Не допускается размещать прибор так, чтобы розетка находилась над рабочей зоной.
Перед подключением мастер обязан визуально проверить:
- наличие двухполюсной розетки с заземляющим контактом;
- установку ручек управления стола в нулевом положении;
- получить от потребителя подтверждение (подпись в талоне установки) соответствия
параметров прибора и электрической сети (напряжение, допустимый ток, заземление).
После чего получить подпись потребителя в талоне установки о выполнении указанных
в нем требований.
Рис. 9
При подсоединении должны быть соблюдены следующие требования:
- Шланг должен быть доступен для осмотра по всей длине.
- Шланг не должен проходить в зоне высоких температур и касаться защитного кожуха.
- Шланг не должен пережиматься, образовывать петли, иметь сильные изгибы и испыты-
вать растягивающие усилия.
- Шланг не должен касаться подвижных объектов и предметов с острыми кромками.
- Шланг должен быть длиной не менее 1,5 метра.
- Если шланг имеет повреждения, он должен заменяться целиком, ремонт недопустим.
ПОМНИТЕ!
Запрещено проверять герметичность соединения и искать утечки газа с помощью спичек
и другого открытого огня.
После установки плиты, обязательно проверьте положение гибкого шланга подвода газа
и шнура питания (рис.10). Они не должны проходить в зоне горячего воздуха дымохода
и касаться задней стенки плиты, так как во время работы духовки там возникает большая
температура, которая может их повредить.
23
9. Провести инструктаж абонента.
- Техническое обслуживание, наладка, замена сопел при переводе плиты на другой
вид газа проводится работниками предприятий газового хозяйства.
- Владельцу плиты ЗАПРЕЩАЕТСЯ самостоятельно подключать плиту к газовой
сети или баллону, производить замену сопел, а также производить любые виды ее ре-
монта и смазки.
Трущиеся поверхности крана периодически, один раз в три года, подлежат смазке
согласно таблице 4.
Таблица 4
Наименов.
сборочной
единицы
Наименов. марки
ГСМ
Масса ГСМ
(гр.)
Способ нанесения
Номера позиций
заправки смазки
на схеме
Кран
Основная ЛЗ ГАЗ 41
ТУ 38 101644-76
Дублир. Герметон
(ПНП)
0,00002
Смазку наносить
шпателем один
раз в три года
Поверхность пробивки,
стержень, фланец (трущиеся
поверхности) кольцо
уплотнитель
17. ХРАНЕНИЕ И ПЕРЕВОЗКА
- До установки плиты у потребителя она должна храниться в заводской упаковке, в
отапливаемом и вентилируемом помещении при температуре воздуха от +5
0
С до +40
0
С,
относительной влажности воздуха не более 80% и отсутствии в воздухе кислотных и
других паров, вредно действующих на материалы плиты.
- Транспортирование должно производиться только в вертикальном положении в
заводской упаковке с предохранением от осадков и механических повреждений, соглас-
но указанным на ней манипуляционным знакам, но не более чем в три яруса по высоте.
Плиты со стеклянной крышкой, плиты с габаритными размерами 850х580х600 мм
допускается складировать и транспортировать в один ярус, или последним ярусом из
допустимых (2,3).
- Складирование плит ПГ4 1469, ПГ1 1120 «ОЧАГ» встраиваемых блоков в упаковке,
должно производиться не более чем в 5 ярусов по высоте.
- Доставка плит к месту монтажа должна производиться согласно схем расположен-
ных на упаковке.
- Распаковка плит должна производиться только на месте установки.
- Запрещается переносить плиту за ручку дверцы духовки и трубу коллектора.
Рекомендуется при перемещении плиты поддерживать ее за верхнюю часть духовки
при открытой дверце.
18. УТИЛИЗАЦИЯ
Отслужившая плита относится к опасному классу многокомпонентных твердых бы-
товых отходов, поэтому по истечении срока службы, плита должна быть сдана в специа-
лизированную организацию осуществляющую надзор за бытовыми плитами.
В случае если плита будет отправлена на свалку, помните, что, попав в детские руки,
она может стать причиной несчастного случая. Позаботьтесь о том, чтобы сделать ее
максимально безопасной (обрежьте шнур питания и снимите имеющиеся электроузлы).
