12
6.6.Плита должна отступать от поверхности стены сзади не менее чем на 70мм, с
левой и правой сторон – не менее 20 мм. Расстояние от поверхности решетки плиты до
элементов кухонного оборудования, расположенных над плитой, должно быть не менее
0,85 мм.

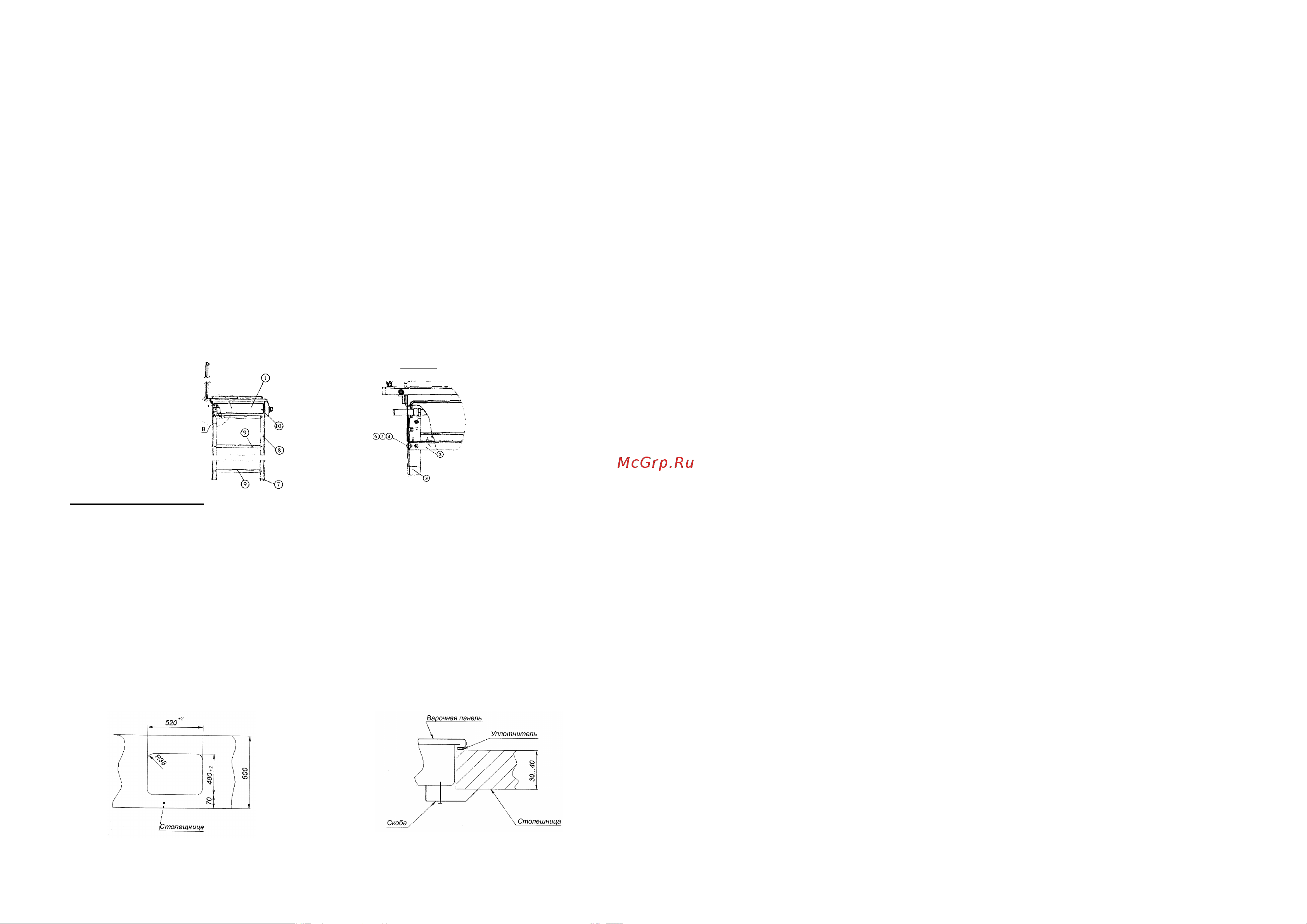

Расстояния, которые необходимо выдержать при установке плит, показаны на рис.6.
Перед установкой плит ПГ4 1469 (напольный вариант) произвести сборку в следующей
последовательности.
1. Настольную плиту положить на стол днищем кверху.
2. Произвести поочередно демонтаж коротких стоек (поз. 3), выкрутив винты, гайки – 12
шт. (3 шт. на каждую стойку) через отверстия в днище (поз. 2).
Демонтаж передних стоек производить под наклоном плиты, угол наклона 45°.
3. Произвести поочередно замену коротких стоек на длинные, закрепив каждую при по-
мощи винта М6 и гайки. Винт крепления стойки к боковой стенке (поз. 10), выкручивать
придерживая гайку через отверстие в днище плиты.
Все винты крепления наживить не затягивая.
4. Установить поочередно две полки наживив при помощи 8 винтов М6 и гаек каждую.
5. Установить на удлиненные стойки опоры (поз. 7).
6. Установить плиту на пол на удлиненные стойки вертикально, слегка поджав до касания
всех стоек пола.
7. Затянуть весь крепеж (28 винтов с гайками).
Вид В
Встраиваемые блоки
Минимальное расстояние от стола до навесных шкафов сверху – 850 мм.
Минимальное расстояние от стола до вытяжки – 750 мм.
Запрещается располагать плиту рядом с раковиной.
При установке встраиваемых блоков в кухонное оборудование необходимо, выполнить
вырез в столешнице с размерами 520х480мм и радиусом R38, согласно рисунка и про-
верить входимость плиты в вырез столешницы. При необходимости подработать вырез
таким образом, чтобы плита свободно устанавливалась и извлекалась из столешницы.
Установить плиту в вырез столешницы, по возможности обеспечивая равномерность за-
зоров между корпусом и столом.
Обвести карандашом контуры плиты и извлечь плиту. По краям выреза приклеить уплот-
нительный профиль, постепенно удаляя защитную пленку с нижней поверхности профи-
ля и слегка прижимая его, обойти по контуру выреза.
Аккуратно установить плиту в вырез столешницы.
Установить скобы на корпус, закрепив их винтами.
Рис. 6а
25
водить в соответствии с таблицей 1.
При проведении работ необходимо следить, чтобы резиновые кольца не получали
повреждений, порезов, смятий и т.п.
При проведении замены сопла при ремонте, а также при переводе на другой тип газа
необходимо:
- перекрыть общий кран подачи газа, закрыть все краны плиты;
- при наличии в плите электрической части отключить плиту от электрической сети.
Замена сопла горелки стола:
- снять решетку стола, крышки горелочной группы;
- торцевым ключом 7 мм выкрутить сопло;
- установить новые сопла, при этом необходимо следить, чтобы они были установ-
лены в соответствии с таблицей 1 (резиновые кольца при сборке необходимо смазать
силиконовой смазкой);
- после установки сопла его стык проверить обмыливанием на герметичность, при
этом необходимо следить, чтобы сопла были установлены в соответствии с таблицей 1;
- установить крышки горелочной группы;
- установить решетку стола.
Замена сопла горелки духовки:
- открыть дверцу духовки;
- вынуть дно духовки;
- вынуть выдвижной ящик (для плит с выдвижным ящиком);
- открутить термопару от горелки духовки;
- выкрутить саморез крепления горелки духовки, снять горелку духовки;
- торцевым ключом 7мм выкрутить сопло из корпуса сопла, придерживая корпус
сопла ключом гаечным. Не допускать проворачивания корпуса сопла; - установить но-
вое сопло, придерживая корпус сопла ключом, при этом необходимо следить, чтобы они
были установлены в соответствии с таблицей 1 (резиновые кольца при сборке необходи-
мо смазать силиконовой смазкой). Не допускать проворачивания корпуса сопла;
- после установки сопла его стык проверить обмыливанием на герметичность, при
этом необходимо следить, чтобы сопла были установлены в соответствии с таблицей 1;
- надеть горелку духовки на корпус сопла, закрепить саморезом;
- установить дно духовки;
- установить выдвижной ящик (для плит с выдвижным ящиком);
Примечание.
Регулировка установки термопар и контроль работоспособности устройства контро-
ля пламени горелок стола и духовки произведена на заводе-изготовителе. В процессе
транспортировки, предпродажной подготовки возможно смещение термопар от исход-
ного положения.
В таких случаях:
При несрабатывании устройства контроля пламени горелок стола и духовки произве-
сти регулировку установки термопар:
- термопара должна быть установлена на минимально возможном расстоянии от
огневых отверстий горелок и находиться напротив них.
Возможные неисправности при несрабатывании крана
«газ-контроль» (кран с устройством контроля пламени):
- конец термопары не находится в пламени
горелки – отрегулировать;
- окисление контактов термопары – отвернуть и зачистить контакт;
- неисправна термопара (поломка) – заменить;
- недовключение крана (недожатие при включении) – отрегулировать;
