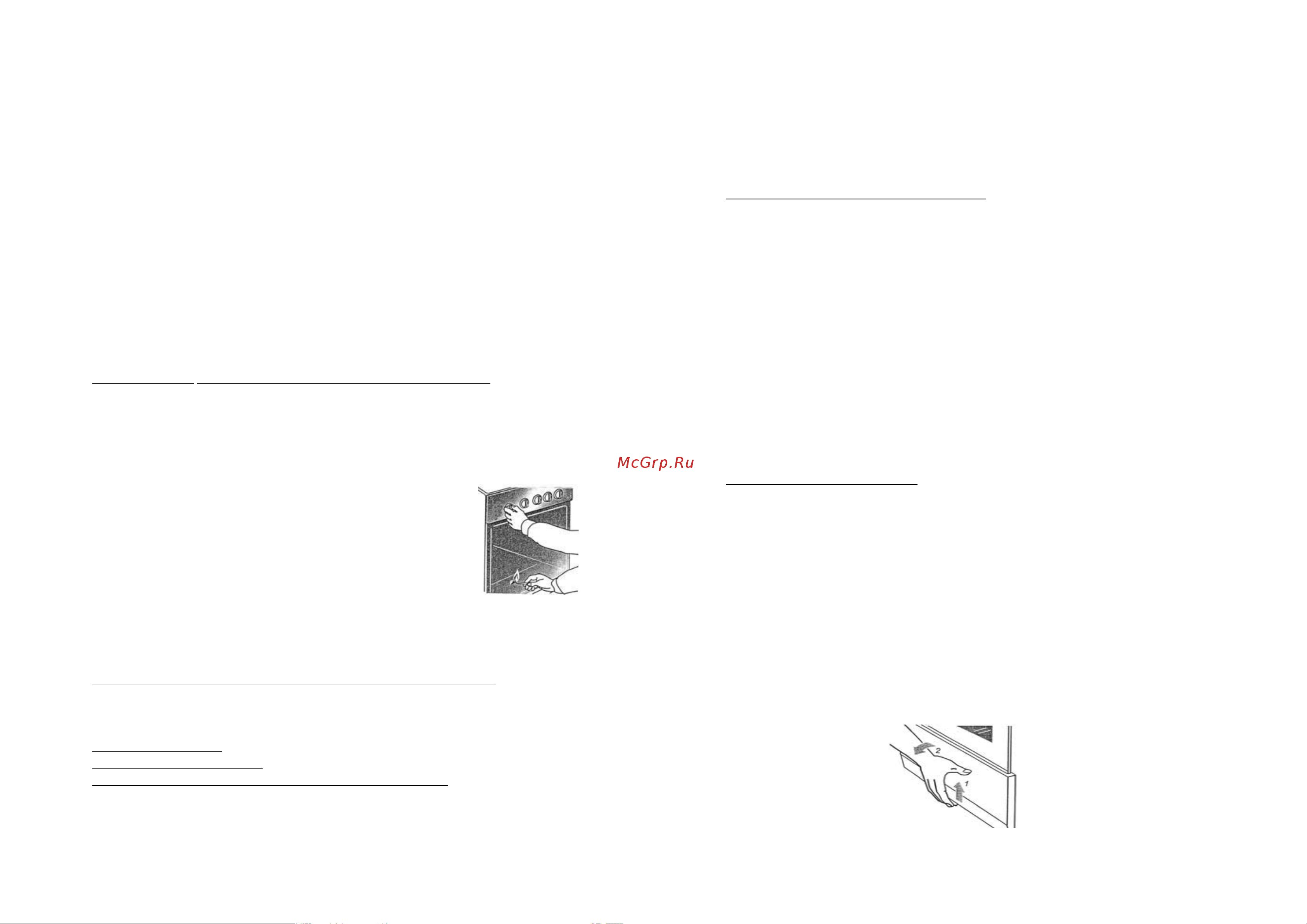

![Flama AG 14017 антрацит Руководство по эксплуатации онлайн [18/18] 799391](/views2/2031086/page18/bg12.png)
18
Максимально допустимая нагрузка металлической решетки и жаровни – 5,6 кг
(для 2-х горелочных плит с духовкой).
ВНИМАНИЕ! Доступные части духовки могут нагреваться во время эксплуатации.
Не допускайте близко детей.
Включение горелки духовки.
Перед первичным пользованием духовкой ее и весь комплект (жаровню, решетку)
необходимо вымыть теплым мыльным или содовым раствором, протереть начисто и
просушить.
- Рекомендуется прогреть пустую духовку в течение 30 мин. при температуре 250ºС
для удаления консервационных материалов. При этом может появиться запах от их вы-
горания. Он безвреден, откройте форточку и все быстро выветрится.
- Перед приготовлением проверьте, чтобы дно духовки было задвинуто до упора,
а форма для выпечки установлена посередине решетки, не упираясь в заднюю или бо-
ковую стенки. В духовке не должно быть никаких лишних предметов (сковородок, ка-
стрюль и т.п.).
Несоблюдение этих правил приведет к нарушению тепловых потоков и испортит вы-
печку.
Для разжигания духовки
плита с обычным краном духовки без устройства контроля пламени необходимо:
- нажать и повернуть ручку крана против хода часовой стрелки до совмещения метки
со знаком на панели, означающим, что кран открыт максимально;
Не рекомендуется устанавливать ручку в диапазоне от положения «закрыто» до
«max», пламя в котором нестабильно и может погаснуть.
- одновременно с поворотом ручки крана поднести горящую спичку к запальному
отверстию (рис. 14);
Рис. 14
убедиться визуально через отверстия в дне духовки, что горелка зажжена. Если горелка
не зажглась, повторить розжиг.
Терморегулятор с устройством предохранительным (ТУП) духовки
ТУП – это кран, который задает необходимый режим, автоматически поддерживает
заданную температуру при работе горелки и прекращает подачу газа в случае погасания
горелки.
Духовка управляется:
- ТУПом без кнопки ПУ или
- краном с устройством контроля пламени горелки духовки
Зажигание горелки:
- Нажмите и поверните ручку крана с автоматикой контроля пламени (крана горелки
духовки) против часовой стрелки в положение max.
- Поднесите спичку к запальнику и одновременно нажмите ручку крана горелки ду-
19
ховки до упора. После того, как горелка загорится, ручку необходимо держать нажатой
15 сек для срабатывания предохранительного устройства.
- Плавно отпустите ручку и убедитесь, что пламя не погасло. Для стабилизации пла-
мени рекомендуется дать поработать духовке 2-3 мин. с открытой дверцей.
- Если горелка погасла (по любой причине), необходимо закрыть устройство на-
стройки (кран) и предпринять попытку повторного зажигания не ранее чем через 1 мин.
Перед каждой последующей попыткой зажигания необходимо открыть дверцу духовки.
Духовка управляется ТУПом с кнопкой ПУ
Зажигание горелки:
- Открыв дверцу, нажмите и поверните ручку ТУПа в положение max.
- Поднесите зажженную спичку к окну запальника и одновременно нажмите до упора
кнопку ПУ. Для срабатывания устройства кнопку необходимо удерживать в течение не
более 15 сек.
- Отпустите кнопку и убедитесь, что пламя не погасло, горение устойчивое.
- Оставьте дверцу духовки на 2-3 мин. открытой, после чего аккуратно закройте.
Если горелка погасла, поверните ручку в положение «закрыто» и, подождав 1 минуту,
повторите зажигание.
В некоторых плитах кнопка отсутствует, она совмещена с ручкой ТУПа.
12. ПОДСВЕТКА ДУХОВКИ
Для визуального наблюдения за выпечкой и жареньем при закрытой дверце духовки,
следует пользоваться подсветкой духовки (в зависимости от модели плиты).
Включение и выключение лампы духовки осуществляется кнопкой подсветки, рас-
положенной на панели управления.
Для замены лампы необходимо:
- отключить плиту от сети;
- открыть дверцу духовки (духовка должна быть холодной);
- отвернуть стеклянный колпачок лампы подсветки, расположенный в верхнем левом
углу духового шкафа (вращением против часовой стрелки);
- выкрутить сгоревшую лампу и заменить ее (мощность лампы – 15 Вт);
- подключить плиту к сети.
13. ХОЗЯЙСТВЕННЫЙ ОТСЕК
Хозяйственный отсек плиты может представлять собой выдвижной ящик или ящик с
откидной дверцей (в зависимости от модели плиты).
Хозяйственный отсек предназначен для хранения принадлежностей плиты.
Чтобы открыть ящик с откидной дверцей, ее нужно приподнять вверх и наклонить
на себя (рис. 15).
Рис. 15
