УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА HAG9012TE

ПРАВИЛА УСТАНОВКИ ЧАСТЕЙ ОБОРУДОВАНИЯ.

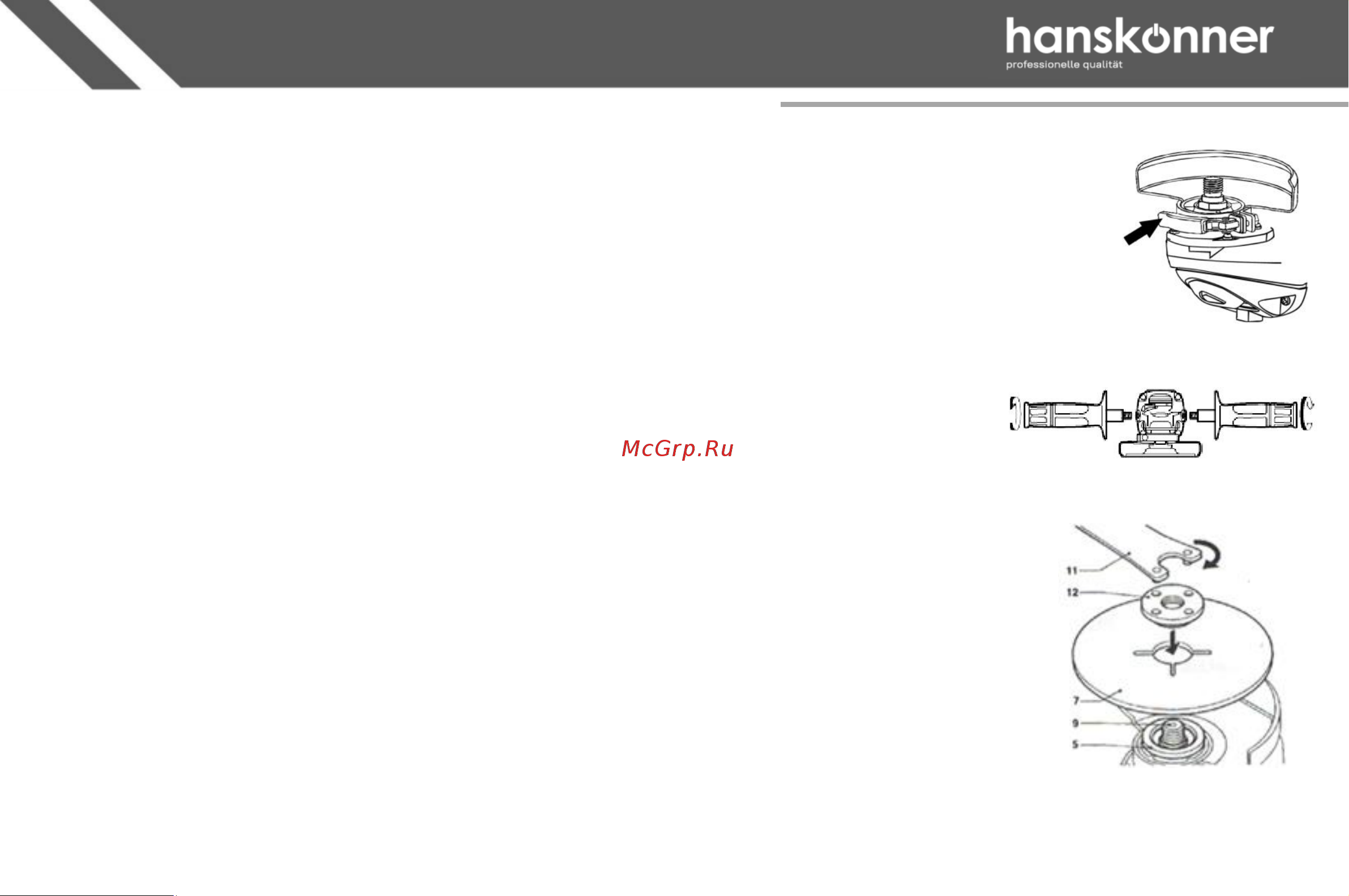

Установка защитного кожуха

ОПАСНО! В случае неправильной установки защитного кожуха, попадание осколков

поврежденного шлифовального диска может стать причиной получения увечий и гибели

оператора.

Защитный кожух оснащен специальной системой FASTADAPT. Чтобы установить

защитный кожух, защелкните фиксатор, как показано на рисунке. Для снятия защитного

кожуха отщелкните фиксатор.

Установка боковой рукоятки

Боковую рукоятку можно установить, как для управления справа, так и слева.

Для управления слева установите боковую рукоятку на правой стороне

редуктора.

Для управления справа установите боковую рукоятку на левой стороне.

Установка и замена шлифовальных и отрезных дисков

ВНИМАНИЕ! Устанавливайте только подходящие шлифовальные и отрезные диски.

Устанавливайте только армированные шлифовальные круги.

Шлифовальный или отрезной круг не должен касаться защитного кожуха.

1. Нажмите на кнопку блокировки шпинделя и поверните шпиндель так, чтобы он

попал в специальное отверстие. В процессе обязательно удерживайте кнопку

блокировки шпинделя нажатой;

2. При помощи фланцевого ключа (11) снимите внешний фланец (12) со шпинделя;

3. Установите шлифовальный или отрезной диск (7) на внутренний фланец (5);

4. Установите внешний фланец на шлифовальный или отрезной диск;

5. Затяните внешний фланец при помощи фланцевого ключа;

6. Отпустите кнопку блокировки шпинделя;

7. Слегка поверните шпиндель, пока он не выйдет из специального паза!
