Sturm PS4045 [3/10] Стоп ру чка

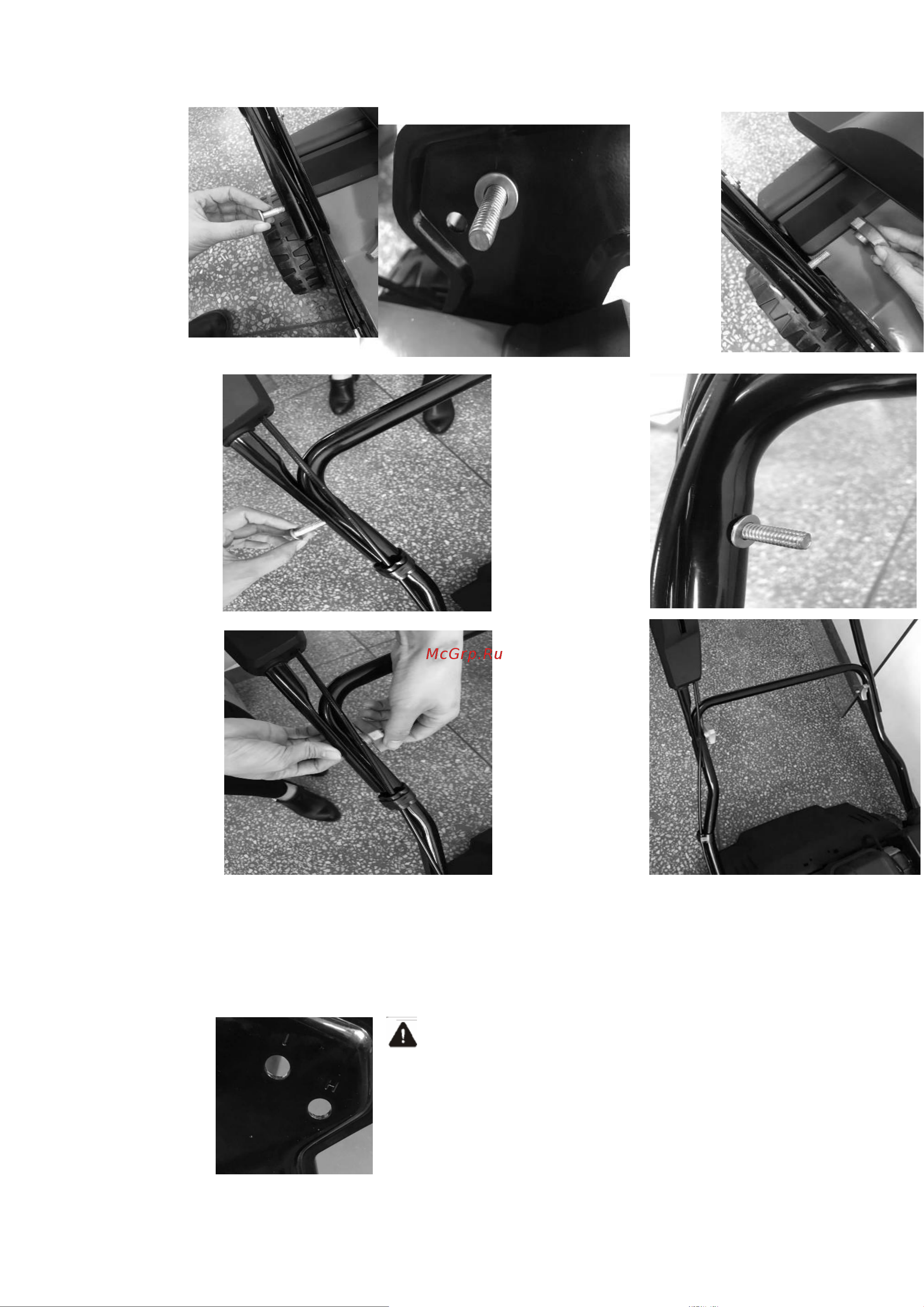

Рис.2A Рис.2B Рис.

Рис. 2D Рис. 2E

Рис. 2F Рис. 2G

Регулировка

угла наклона.

1. Отвинтите ручки блокировки, фиксирующие нижнюю ручку. (Рис.3А)

2. Переместите нижнюю ручку вверх или вниз, отрегулируйте ее на нужную

высоту. На газонокосилке этого типа можно выбрать 2 регулировки высоты; на 2-

й высоте самая низкая ручка к земле, на 1-й высоте самая низкая.

3. Отрегулируйте до нужной высоты, затем зафиксируйте нижнюю ручку

фиксирующими ручками.

ВНИМАНИЕ: Левая и правая стороны нижней ручки

должны быть отрегулированы на одинаковую высоту.

Монтаж и демонтаж травосборника.

Для установки: Поднимите заднюю крышку и

подсоедините травосборник к задней части косилки.

(Рис.4A/Рис.4B/Рис.4C).

Чтобы снять: Возьмитесь за заднюю крышку и поднимите

ее, снимите травосборник.

Стоп ру

чка

Bolt

Washer

Locking knob

Cable

Clamp

БОЛТ

ШАЙБА

СТОП РУЧКА

БОЛТ

ШАЙБА

СТОП РУЧКА

РЕЗУЛЬТАТ
