Примітка

1. Даний розмір дійсний, якщо завіса встановлена з правого боку.

2. Якщо дверцята відкриваються в протилежному напрямку, див. дзеркальне

відображення на даному малюнку. Відповідно, необхідно використовувати розміри

в зворотній послідовності.

Примітка: не затягуйте гвинти з силою при з'єднанні верхніх пластмасових деталей,

щоб не перешкоджати їхньому переміщенню ліворуч і праворуч.

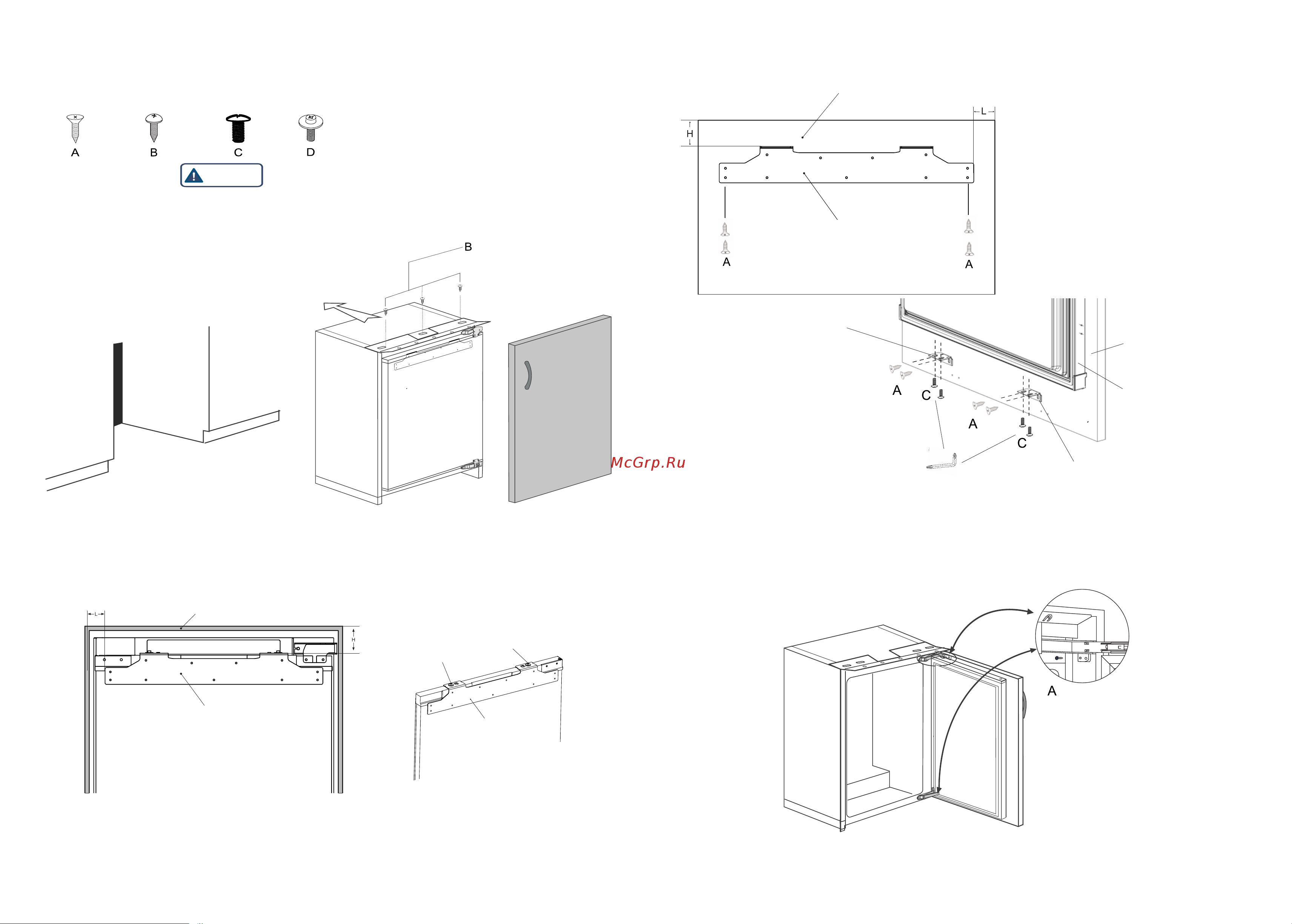

Корпус шафи

Кріпильна пластина завіси

Кріпильна

пластина завіси

Ковпачковий

гвинт D

Ковпачковий

гвинт D

Якщо шнур живлення пошкоджено, може виникнути займання.

Стежте за тим, щоб шнур живлення не був затиснений.

Увага!

Гвинт

з потайною

головкою

Великий гвинт

з пласкою

головкою

Гвинти

з напівсферичною

головкою

Гвинт-кліпса

Нижня кріпильна пластина

Г-подібна викрутка

Дверцята шафи

Дверцята

морозильника

Кріпильна пластина завіси

Дверцята шафи
