СБОРКА ОБОРУДОВАНИЯ

ВНИМАНИЕ! Во время крепления винтов и болтов не следует их сильно

затягивать. Это необходимо сделать в конце сборки.

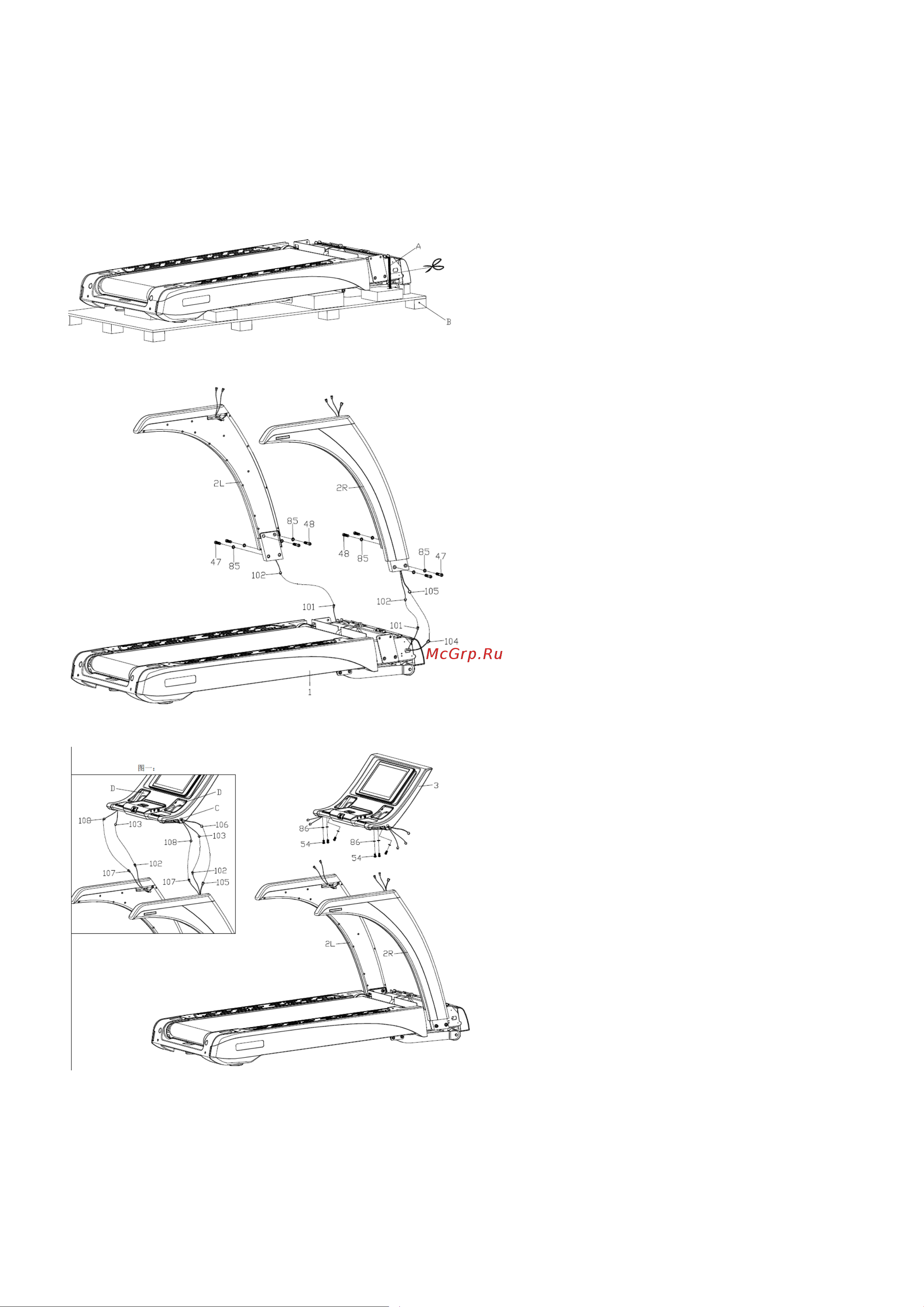

Шаг 1

Откройте коробку и извлеките все

составляющие части тренажера.

Основание тренажера установите на

ровную поверхность.

Шаг 2

Подключите линию электропитания

(101) и среднюю линию источника

питания заднего индикатора (102);

затем присоедините нижний провод

компьютера (104) и соединительный

провод компьютера (105).

Закрепите стойки консоли (2L / R) на

основной раме (1) с помощью болтов

(47), болтов (48), шайб (85), не

затягивайте болты (47) и болты (48) на

этом шаге.

Шаг 3

Подключите линию питания (102) и

линию питания заднего индикатора

(103). Подсоедините соединительный

провод компьютера (105) и верхнюю

линию компьютера (106). Подключите

кабель питания (107) и кабель питания

индикатора поручня (108).

(Примечание: когда все провода

подключены правильно, во избежание

их защемления затяните все провода

через отверстие D)

Присоедините консоль (3) к стойкам

консоли (2L / R) с винтов (54), и шайб

(86). Затяните все болты.

Шаг 4 Убедитесь, что все провода проложены

вдоль внутренней стенки консоли,

затем зафиксируйте держатель

бутылки (27) на консоли (3).
