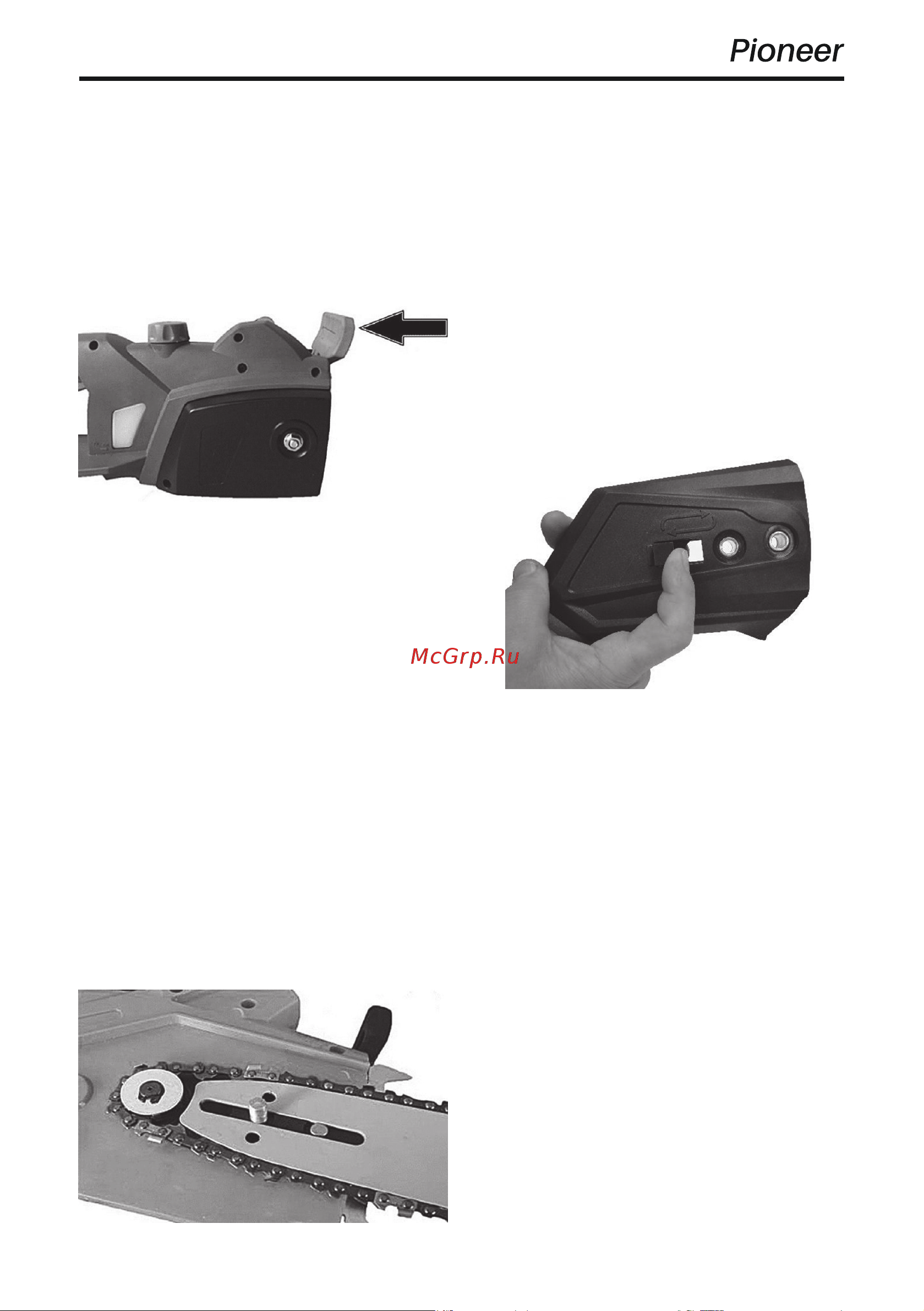

СБОРКА ЭЛЕКТРОПИЛЫ

Установка шины и цепи

ВНИМАНИЕ! Перед установкой направля-

ющей шины и пильной цепи обязательно

отключите электропилу от сети элек-

тропитания.

Рис.2 Отключение тормоза цепи.

• Отключите тормоз цепи, потянув

ручку тормоза на «себя» до щелчка

(Рис.2).

• Открутите гайки крепления крышки

шины (Рис.1 п.13) и снимите крышку

шины (Рис.1 п.12).

• Установите цепь на шину. Цепь уста-

новите таким образом, чтобы после

установки зубья цепи своими режу-

щими кромками были расположены

вперед по ходу движения цепи, т.е.

по часовой стрелке (соответствующее

обозначение имеется на крышке ши-

ны). Введите в зацепление ведущие

звенья цепи с зубьями ведущей звез-

дочки и установите шину на шпильку

(Рис.3).

Рис.3 Установка шины и цепи..

• Произведите регулировку натяжения

цепи.

Данные модели оснащены безин-

струментальной системой регулиров-

ки натяжения цепи. Система состоит

из пружины натяжения и рычага (Рис.1

п.11), смонтированных на крышке ши-

ны (Рис.1 п.12). возьмите крышку ши-

ны в руки и переместите рычаг натя-

жения в крайнее левое положение,

как показано на Рис.4, до зацепления

с упором крышки.

Рис.4 Установка системы быстрого натяжения цепи.

Установите крышку шины на шпильки

и выведите рычаг из зацепления с упо-

ром. Придерживая шину закрутите рукой

гайки (Рис.1 п.13).

• Слегка поднимите за передний ко-

нец шину вверх и произведите окон-

чательное натяжение пильной цепи.

Пильная цепь должна при этом плот-

но прилегать к шине снизу, вверху

на середине шины должна свободно

вытягиваться из паза на высоту ведо-

мого зуба.

• С помощью ключа произведите окон-

чательную затяжку гаек, не прилагая

при этом чрезмерных усилий.
