8
Напряжение питания ~220 В ± 10 В, 50 Гц;
12 В ± 10%
Элементы питания CR123A 4 шт.
Максимальный ток нагрузки 1 А
Потребляемая мощность не более 0,5 Вт
Время срабатывания не более 2 с
Время непрерывной работы не ограничено
Степень защиты IP54
Габариты 165х120х45 мм
Масса не более 500 г
Максимальное количество подключаемых
датчиков контроля протечек воды серии SW:
• при подключенных 2 кранах с электроприво-
дом, ограничивается мощностью встроенно-
го источника электропитания 10 Вт
• без подключенных шаровых кранов
200 шт.
до 375 шт.
Кол-во подключаемых шаровых кранов с
электроприводом при использовании внутр.
блока питания 2 шт.
Кол-во подключаемых шаровых кранов с электро-
приводом при использовании внеш. блока пита-
ния (допускается использовать блоки питания
стоком потребления неболее 3 А)
6 шт.
Время работы при отключении электропитания
в дежурном режиме с двумя датчиками протечки
вoды SW005 1 год
Технические характеристики модуля управления Neptun ProW
21
Установка крана шарового с электроприводом
Установку кранов шаровых с электроприводом должен произ-
водить специалист-сантехник. Данные устройства устанавли-
ваются на вводе труб водоснабжения после ручных запорных
устройств.
Устанавливать краны шаровые с электроприводом вместо руч-
ных запорных устройств категорически запрещается!
Перед шаровыми кранами рекомендуется установить в маги-
страли фильтры для очистки воды.

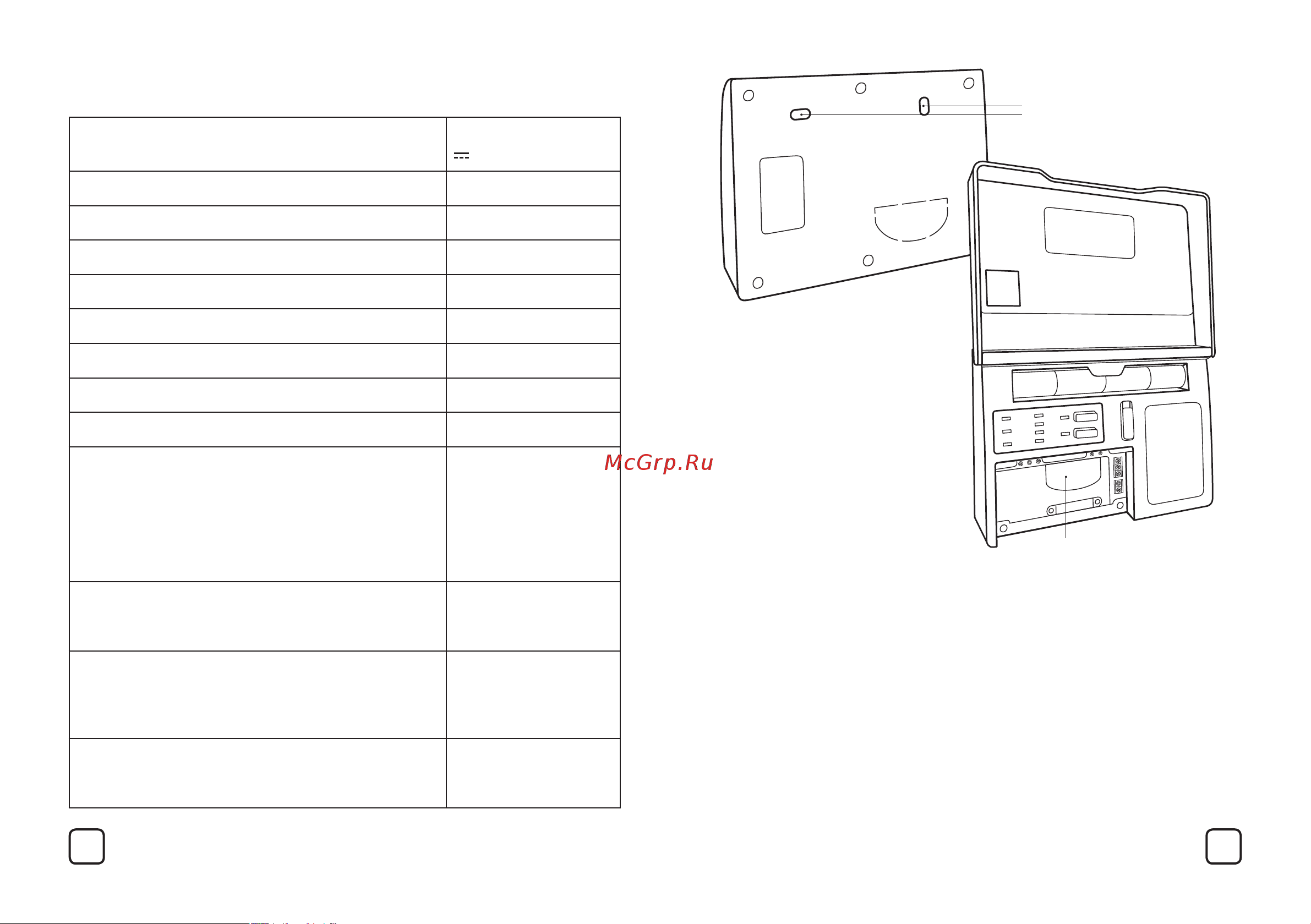

Рис.12. Вид модуля управления
Neptun ProW сзади
Рис.13. Вид модуля управления
Neptun ProW с открытой крышкой
коммутационного отсека
отверстия для крепления к стене
пластиковая заглушка
