22

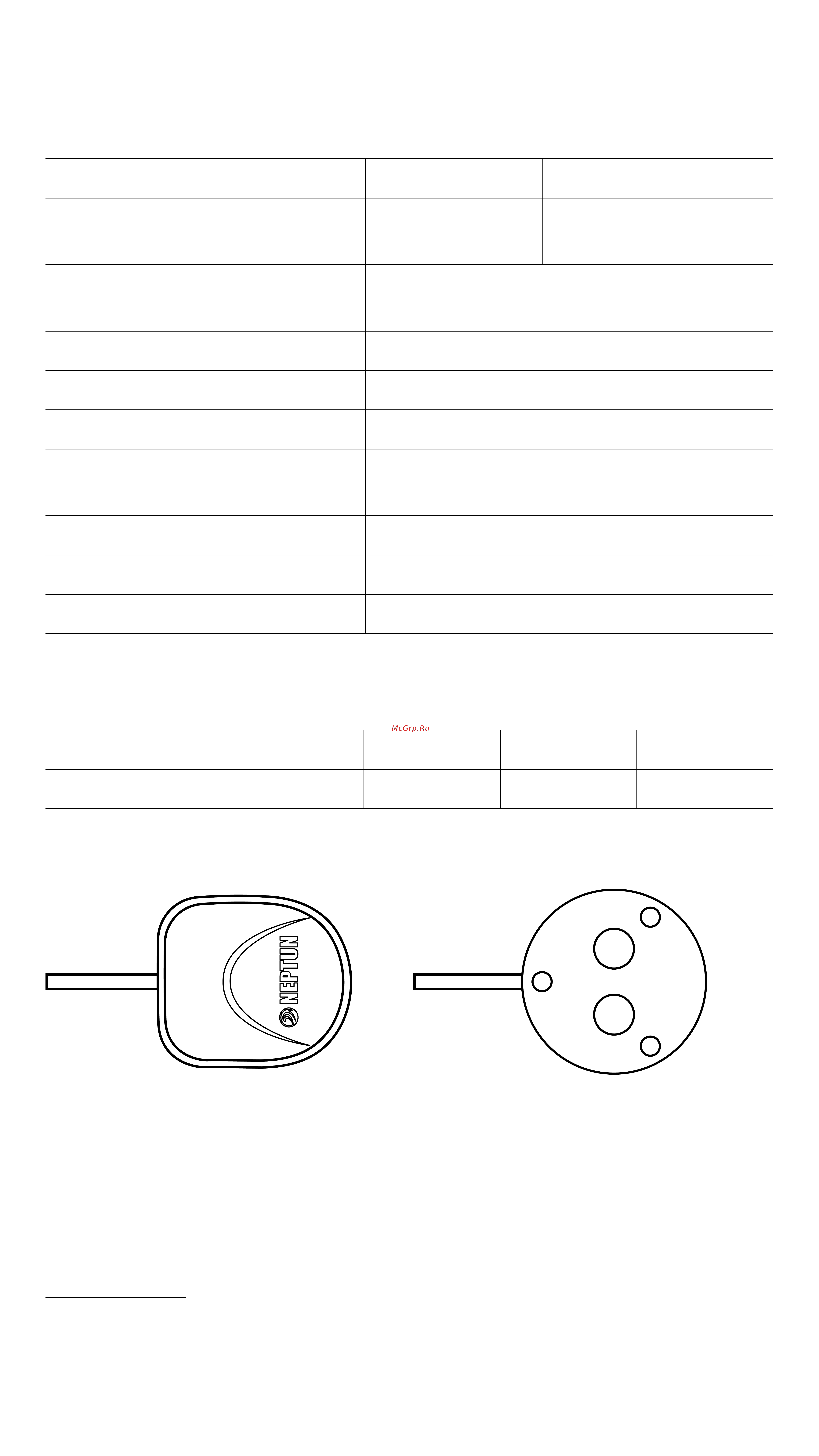

Датчики контроля протечки воды
Технические характеристики проводных датчиков
контроля протечки воды
SW005 SW007
Габаритные размеры 52×45×14 мм
Ø 54 мм, высота
12,5мм
Длина установочного
провода
2 м
Тип выходного сигнала Открытый коллектор, mах 50 мА
Напряжение питания U
пит.
12–24 B
Температурный диапазон +5 °С ... +40 °С
Максимальное удаление
от контроллера
100 м*
Степень защиты IP67
Масса не более 50 г
Срок службы 6 лет
* Наращивание возможно кабелем ТШЛП-4 или аналогичным.
Цвета проводов Красный Желтый Зеленый
Назначение проводов +U
пит.
IN GND
* Изготовитель оставляет за собой право изменять цветовую гамму
установочного провода.
SW005 SW007
