Korting OKB 4911 CRGB [23/29] Заземление
![Korting OKB 4911 CRGB [23/29] Заземление](/views2/2031597/page23/bg17.png)
23
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением прибора к электросети убедитесь в том, что электропитание прибора
отключено!
Для духовки необходим однофазный переменный ток 220-230-240 Вт ~ 50-60 Гц, передавае-
мый по гибкому электрокабелю. Убедитесь, что бытовые силовые розетки поддерживают элек-
трическую нагрузку (см. табличку с серийным номером).
Электробезопасность прибора обеспечивается только в случае правильного подключе-
ния к системе, имеющей надежное заземление в соответствии с действующими законодатель-
ными стандартами.
При постоянном подключении к электросети применяйте двухполюсный выключатель, рассчи-
танный на соответствующую нагрузку с отверстием минимум 3 мм для каждого контакта в соот-
ветствии с действующими законодательными нормативами.
В некоторых моделях гибкий электрокабель поставляется без вилки. Используемая вилка должна
соответствовать электрической нагрузке изделия и действующим нормативным положениям.
Специалист по установке должен убедиться, что электрическая розетка подходит для питания,
соответствующего духовому шкафу, как указано на табличке с серийным номером.
Розетка должна быть легкодоступной.
ЭЛЕКТРОКАБЕЛЬ
Электрический кабель должен быть надежно закреплен на клемной коробке специальными
винтами.
Подсоедините электрокабель к клемме L ,нейтральный кабель – к клемме N, а желто-зеленый
кабель к клемме заземления . Желто-зеленый кабель должен быть длиннее, чем другие два
минимум на 20 мм.
Убедитесь, что кабель не проходит рядом и не контактирует с поверхностями, достигающими
температуры выше 75°C
ЗАЗЕМЛЕНИЕ
Перед обслуживанием прибора убедитесь в том, что электропитание прибора отключено!
Установка, подсоединение и заземление электрической системы должны соответствовать положе-
ниям европейских стандартов, а также действующим местным нормативам.
Данный бытовой прибор требует заземления для защиты от коротких замыканий и электрического
рассеивания. Поэтому, прибор должен подключаться к соответствующей электрической розетке.
Электрокабель заземления не должен прерываться выключателем.
ВНИМАНИЕ! ИСПОЛЬЗУЙТЕ ТОЛЬКО ГИБКИЙ ЭЛЕКТРОКАБЕЛЬ. ВСЕ РАБОТЫ
СВЯЗАННЫЕ С ЭЛЕКТРОКАБЕЛЕМ И ВИЛКОЙ ПИТАНИЯ ДОЛЖНЫ ОСУЩЕСТ-
ВЛЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ.
Тип электрокабеля: H05RR-FH 3 x 1.5 мм.
19
UM OKB 9102 CS ver 2 03.02.2016UM OKB 9102 CS ver 2 03.02.2016

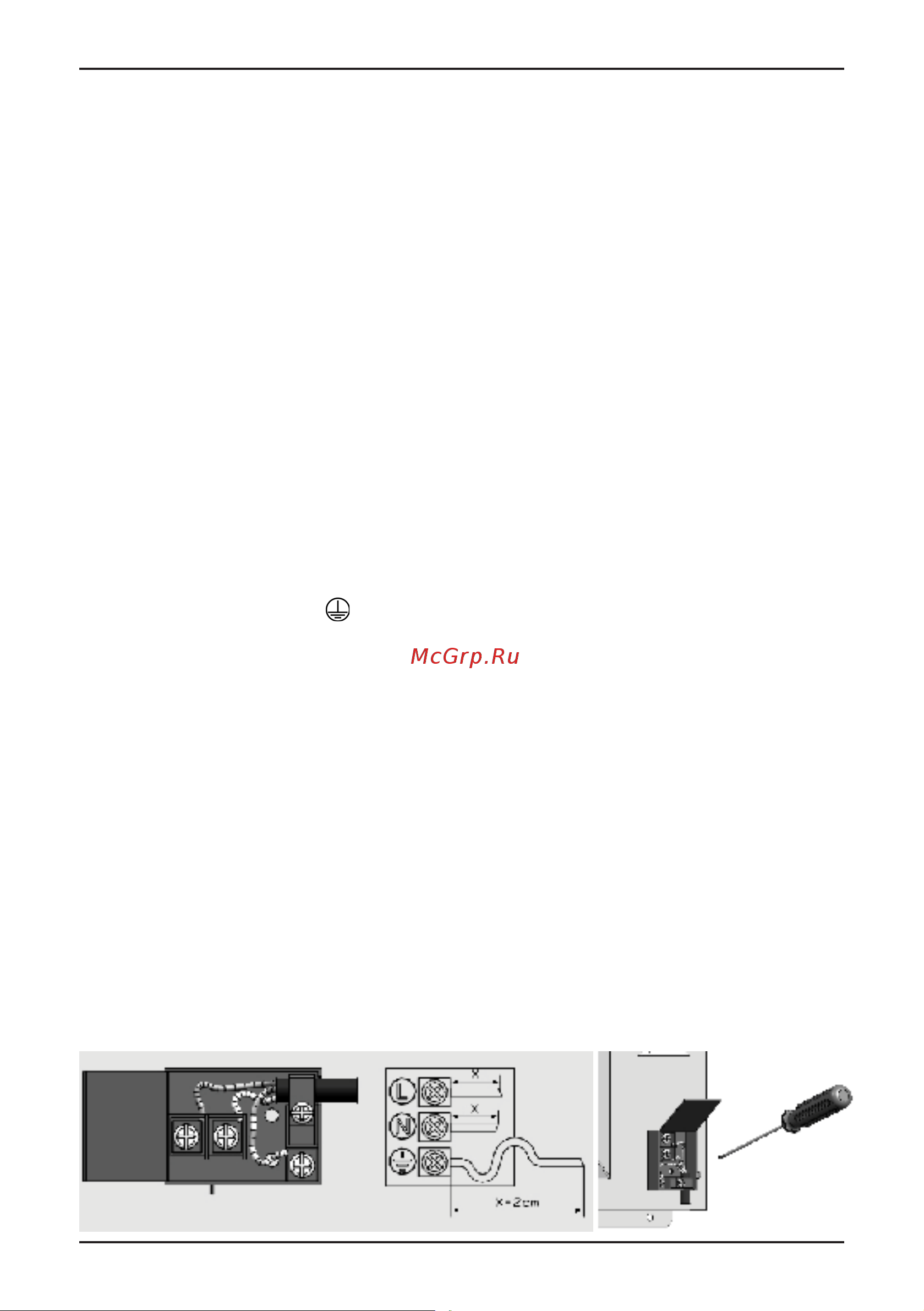

СБОРКА / ЗАМЕНА СИЛОВОГО КАБЕЛЯ
Электрический кабель должен быть надежно закреплен на клеммной
коробке
специальными
винтами.
Подсоедините линейный кабель к клемме L
,
нейтральный кабель – к клемме N, а желтый/зеле-
ный кабель к клемме
заземления
Желтый/зеленый кабель должен быть длиннее, чем другие
два минимум на 20
мм.
Убедитесь, что кабель не проходит рядом и не контактирует с
поверхностями,
достигающими
температуры выше 75
°C.
ЗАЗЕМЛЕНИЕ
Установка, подсоединение и заземление электрической системы
должны
соответствовать положе-
ниям европейских стандартов, а также
действующим
местным
нормативам.
Данный бытовой прибор требует заземления для защиты от
коротких
замыканий и электрического
рассеивания. Поэтому, прибор
должен
подключаться к соответствующей электрической розетке.
Кабель
заземления
не должен прерываться
выключателем.
ВНИМАНИЕ!
ПЕРЕД ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ ИЗДЕЛИЯ
СЛЕДУЕТ
ПОЛНОСТЬЮ ОТ -
КЛЮЧИТЬ ЭЛЕКТРИЧЕСКОЕ
ПИТАНИЕ.
При замене электрического кабеля убедитесь, что он соответствует
действующим
стандартам и под-
ходит по техническим характеристикам
изделия.
Пользуйтесь только гибкими
кабелями:
Тип кабеля: H05RR-FH 3 x
1.5
20
