12
Turning on the water heater
1. Open one of the hot water outlet valves,
then open the cold water supply valve. The
electric water heater will begin to ll with
water. When water ows freely from the
hot water tap, this means that the water
heater is completely lled with water and
the hot water outlet tap can be closed.
2. Insert the electrical plug into the socket.
During normal operation, the cold water
supply tap must be set to the «open»
position.
Selecting the power mode
Models of water heaters of this series
operate in one power mode of 2000 W
and the choice of another mode is not
provided.
g. 5
Exploitation

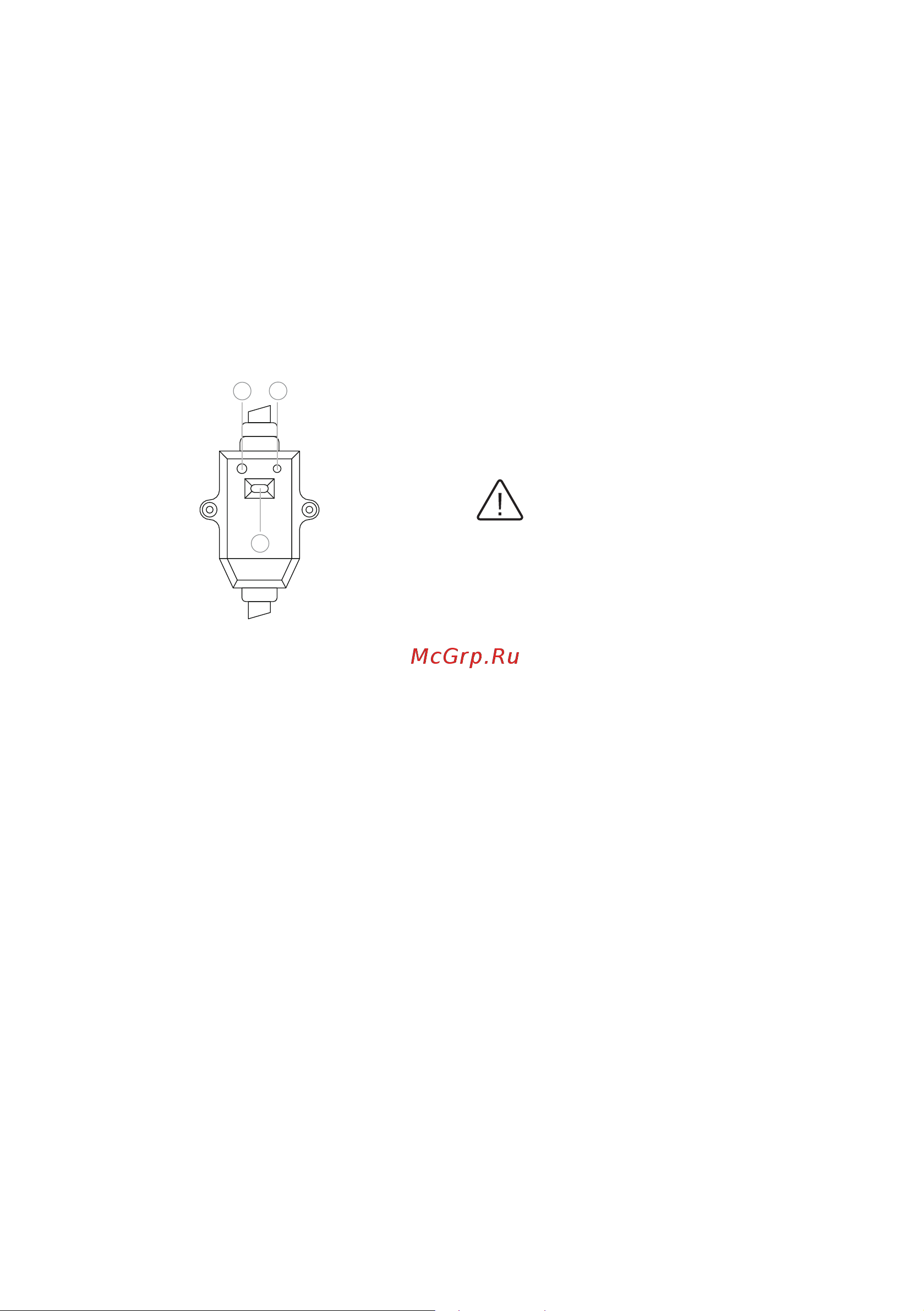

RCD (residual current device)
• Prevention of electrical leakage.
• Follow the installation instructions when
connecting the water heater.
• Connect the power plug to the mains, press
the button on the front side of the RCD (3),
the indicator light will light up.
• To test the RCD, press the TEST button (2).
The Power indicator (1) will be o.
• To restart the RCD, press button (3).
1
2
3
Attention!
