5
Время нагрева и нормы расхода электроэнергии / Heating time and energy consumption
rates / Час нагріву і норми витрати електроенергії / Жылыту уақыты жəне электр
энергиясын жұмсау нормалары.
Объем, л
Capacity, l
Об'єм, л
Көлемі, л
Время нагрева,
Heating time,
Час нагріву,
Жылыту
уақыты,
∆T=45ºС
Постоянные потери,
кВт•ч/сут
Constant loss, kW•h/day
Постійні втрати,
кВт•год/добу
Тұрақты шығындар,
кВт•сағат/тəулік
Фактическое годовое
потребление
электроэнергии, кВт•ч
The actual annual
energy consumption, kW•h
Фактичне річне споживання
електроенергії, кВт•год
Электр энергиясын нақты
жылдық тұтыну, кВт•сағат
50 1 hour 45 min
1,36 496,4
80 2 hour 50 min
1,55 565,75
100 3 hour 30 min
1,76 642,4

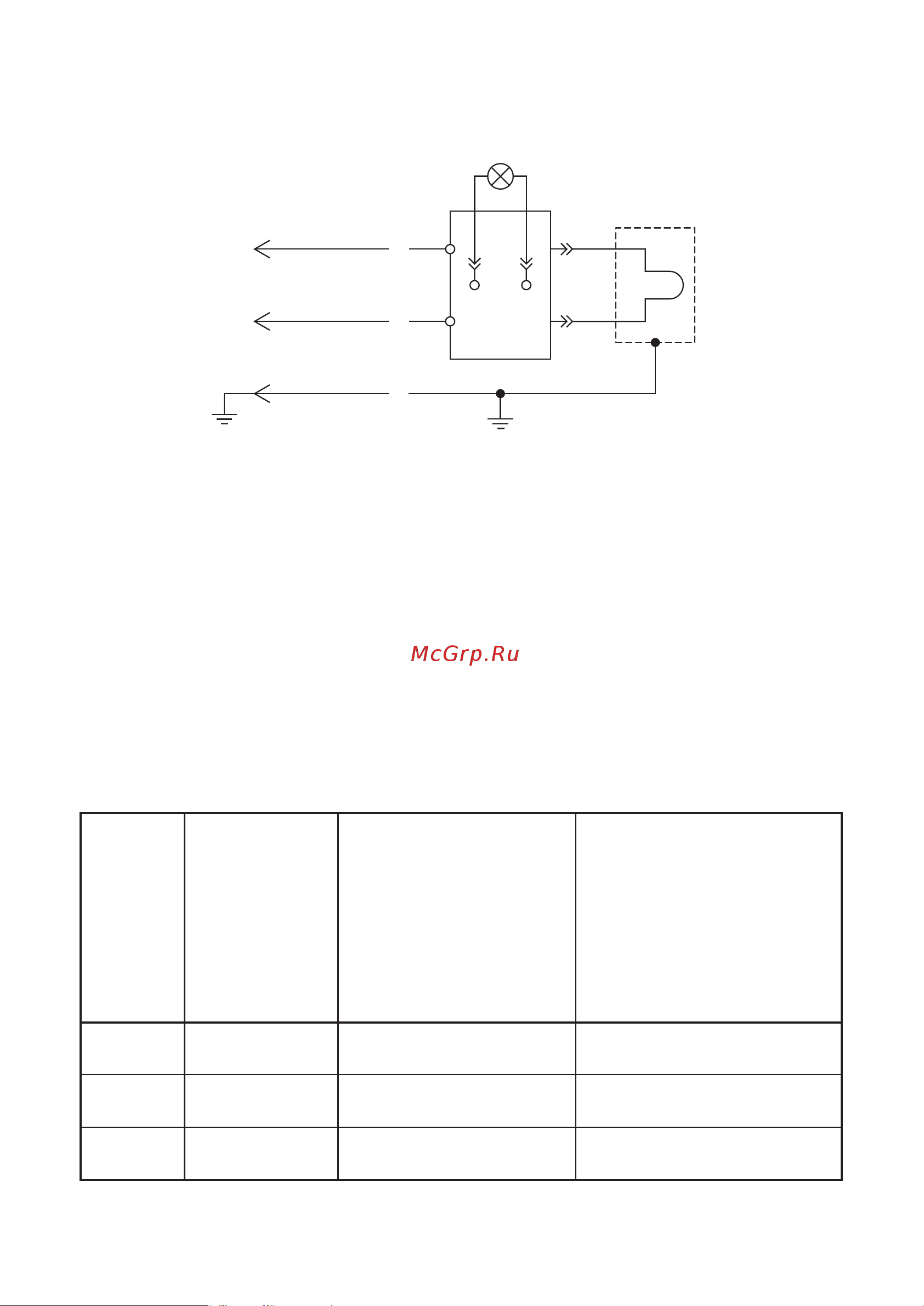

Схема электрических соединений / Wiring diagram / Схема електричних з'єднань /
Электрлік қосылыстар сұлбасы.
Рис. 4. Схема электрических соединений
Описание Ри 4c.
1. Голубой / Sky blue / Блакитний / Көгілдір
2. Коричневый / Brown / Коричневий / Қоңыр
3. Желто-зеленый / Yellow-green / Жовто-зелений / Сары-жасыл
4. Лампа контрольной индикации / Indicator lamp / Лампа контрольної індикації / Бақылау
индикациясының шамы
5. ТЭН, 1,5 кВт, 230 В / THE 1.5 kW 230 V / ТЕН, 1,5 кВт, 230 В / ТЭЖ, 1,5 кВт, 230 В
6. Термостат / Thermostat / Термостат
7. Корпус ЭВН / EWH casing / Корпус ЕВН / ЭВН корпусы
7
5
3
2
1
N
L
E
4
6
RU
Внешний корпус
Внутренний бак (емкость)
Съемный фланец
Защитная крышка
Патрубок подачи холодной воды
(с синим кольцом)
Патрубок выпуска горячей воды
(с красным кольцом)
Трубчатый электронагреватель (ТЭН)
Термостат
Анод
Ручка терморегулятора
Индикатор температуры
Трубка забора горячей воды
Рассеиватель холодной воды
Теплоизоляция
1
2
3
4
5
6
7
8
9
10
11
12
31
41
Описание Рис. 1
Кронштейн для крепления
Предохранительный клапан
Ручка предохранительного клапана
Выпускная труба предохранительного
клапана
Дренаж
Вход холодной воды
Вентиль подачи холодной воды
Вентиль подачи горячей воды
Запорный вентиль холодной воды
Запорный вентиль горячей воды
Магистраль холодной воды
Магистраль горячей воды
Сливной вентиль
51
61
71
81
19
02
12
22
23
24
25
26
27
Уважаемый покупатель! Благодарим Вас за приобретение водонагревателя торговой марки
«Thermex». Наша компания желает Вам комфортного пользования нашими продуктами!
Перед первым использованием электрического накопительного водонагревателя
внимательно прочитайте настоящее руководство по эксплуатации и строго придер-
живайтесь его рекомендаций.
Обратите внимание на важность правильного заполнения гарантийного талона торгующей
организацией! Срок гарантии исчисляется с даты продажи водонагревателя.
Осмотрите внешний вид изделия в присутствии представителя продавца на предмет обнару-
жения механических повреждений (вмятин, царапин и пр.). Механические дефекты, обнару-
женные дома, не будут считаться гарантийными!
Не устанавливайте и не включайте изделие в пожаро- взрывоопасных помещениях, с
агрессивными, кислотными средами.
Не включайте водонагреватель в сеть, не имеющую заземления!
Особо важные пункты отмечены «Внимание!»знаком
Настоящее руководство распространяется на водонагреватели аккумуляционные электричес-
кие бытовые торговой марки Thermex объемом от 50 до 100 литров. Полное наименование
модели приобретенного Вами водонагревателя указано в идентификационной табличке на
корпусе водонагревателя.
