Avel AVS135 [3/4] Схема подключения
![Avel AVS135 [3/4] Схема подключения](/views2/2031972/page3/bg3.png)

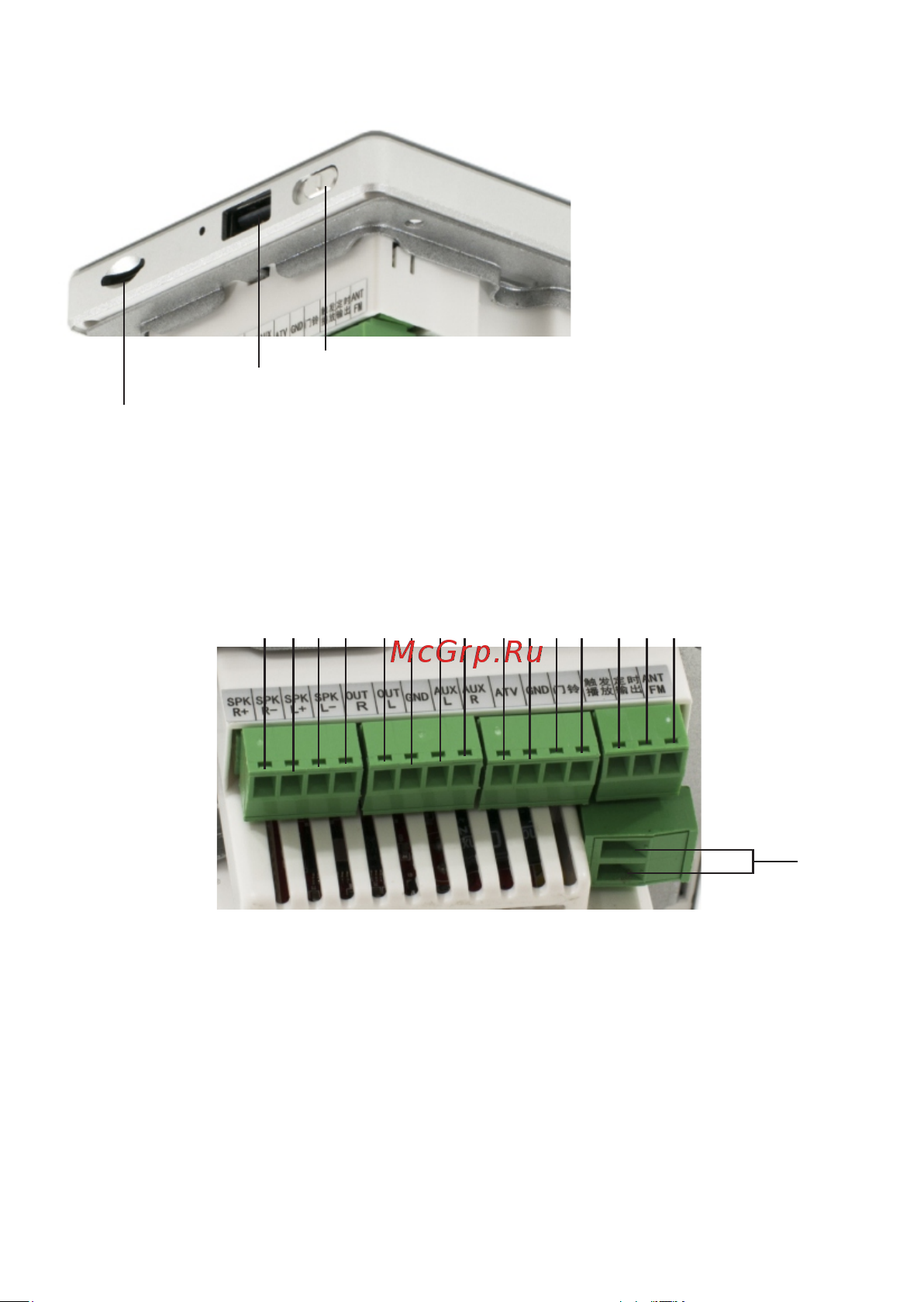

Внешний вид устройства
Выключатель питания
USB
Разъем карты памяти
Схема подключения
9. AUX правый канал +
10. Видеовыход +
11. Заземление
12. Дверной звонок
13. Триггер вход
1. Правый динамик +
2. Правый динамик -
3. Левый динамик +
4. Левый динамик -
5. Аудиовыход правый канал +
6. Аудиовыход правый канал -
14. Триггер выход
1 2 3
4
5
6
7 8 9 1011
12 13
14
15
16
7. Заземление
8. AUX левый канал +
15. FM антенна
16. Питание 220 В
