9
Монтаж нагревательного мата

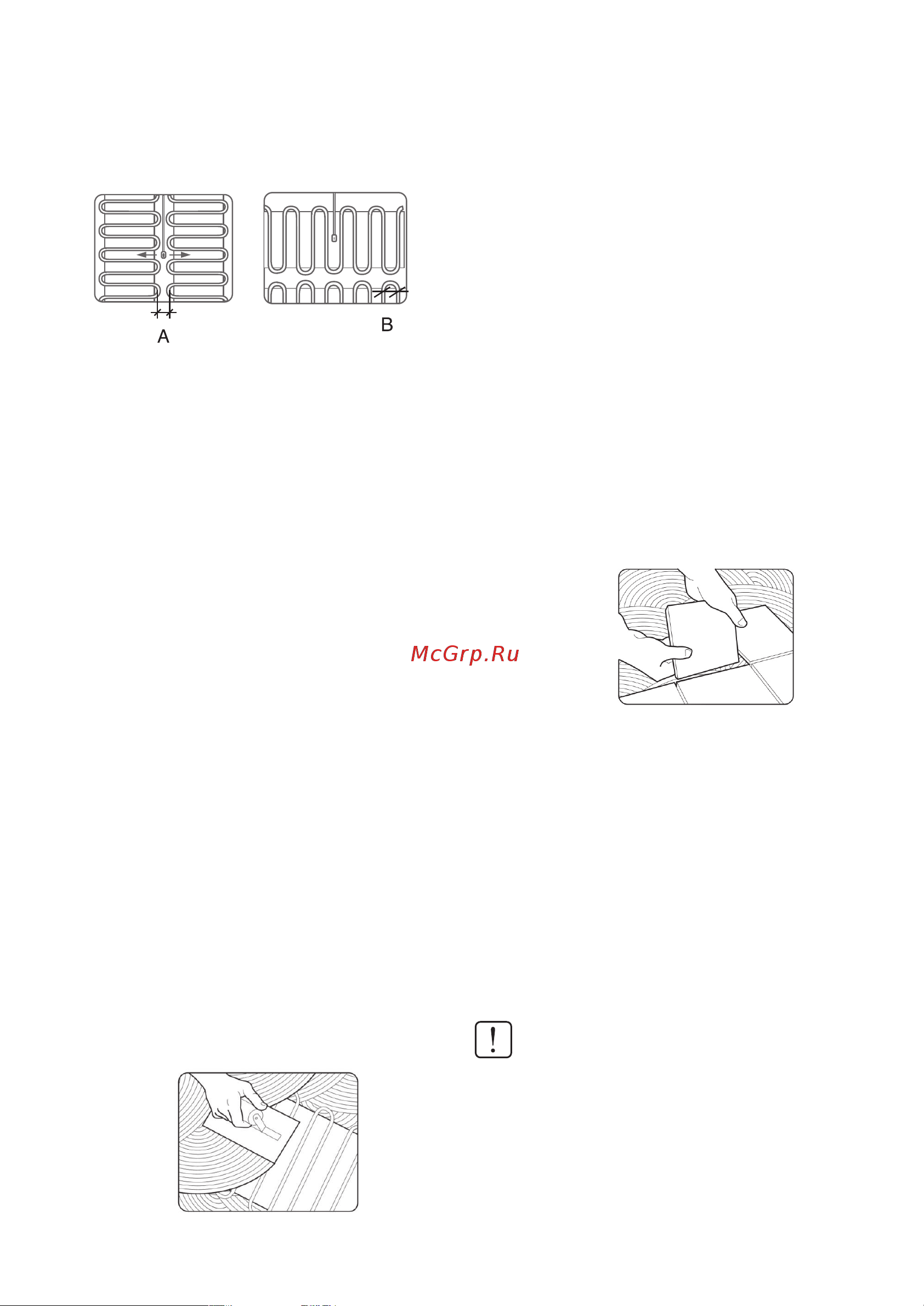

Расстояние А между параллельно размещен-
ными нагревательными проводами должно
составлять не менее 60% от расстояния В.
7. Сделайте контрольное измерение со-
противления нагревательного мата и
датчика температуры пола после кре-
пления к основанию пола.
8. Установите терморегулятор соглас-
но прилагающейся к нему инструкции.
Монтаж необходимо производить, только
при отключенном сетевом напряжении.
9. Произведите проверку ра-
ботоспособности системы.
Проверьте электрические соединения:
подключение к терморегулятору
установочных проводов матов, датчика,
проводов питания согласно паспорту на
терморегулятор. Включите напряжение.
Включите терморегулятор согласно
инструкции. Убедитесь, что мат
нагревается. Выключите терморегулятор.
Отключите напряжение.
10. Покройте систему слоем клеевого рас-
твора или самовыравнивающимся сло-
ем бетона.
Используя плоский шпатель, покройте
нагревательный мат слоем плиточного клея
толщиной 8 – 10 мм (напольное покрытие –
плитка) или самовыравнивающимся
слоем бетона толщиной 10 – 20 мм (для
любого напольного покрытия) не
допуская образования пузырей и поднятия
нагревательного мата. При нанесении и
отвердении плиточного клея температура
основания и окружающего воздуха
должна быть от +5 °C до +25 °C, а так же в
помещении не должно быть сквозняков.
11. Вновь повторите контрольное измерение
сопротивления нагревательного мата и
датчика температуры пола после того,
как система заделана в слой плиточно-
го клея или выравнивающегося бетона.
Уложите напольное покрытие.
Осуществите укладку плитки или другого
напольного покрытия. Толщина керамиче-
ских плиток покрытия должна составлять
не менее 5 мм. В случае укладки коврово-
го покрытия, ламината, паркета, покрытия
из ПВХ или коры пробкового дерева необ-
ходимо предусматривать слой бетона тол-
щиной не менее 10 – 20 мм. Необходимо
использовать бетон с улучшенными харак-
теристиками, в состав которого входят та-
кие химические вещества, как акрил, при-
дающие бетону упругость и устойчивость
к тепловому воздействую и механической
нагрузке. Все компоненты должны выдер-
живать температуру в 80 °C.
12. Снова проверьте измерение сопротив-
ления нагревательного мата и датчика
температуры пола после установки на-
польного покрытия. Занесите итоговое
значение сопротивления в гарантийный
талон.
13. Наклейте ярлыки в легкодоступном
месте на электрической панели, на ав-
томате-выключателе должно быть обо-
значение каждого мата/кабеля. Дан-
ная информация может потребоваться
на случай необходимости проверки и
устранения неисправностей системы.
ВАЖНО:
гарантийный талон должен быть полно-
стью заполнен. В противном случае гаран-
тия будет недействительна.
