РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

-2-

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за выбор продукции ELITECH! Мы рекомендуем Вам вни-

мательно ознакомиться с данным руководством и тщательно соблюдать пред-

писания по мерам безопасности, эксплуатации и техническому обслуживанию

оборудования.

Содержащаяся в руководстве информация основана на технических характе-

ристиках, имеющихся на момент выпуска руководства.

Настоящий паспорт содержит информацию, необходимую и достаточную для

надежной и безопасной эксплуатации изделия.

В связи с постоянной работой по совершенствованию изделия изготовитель

оставляет за собой право на изменение его конструкции, не влияющее на на-

дежность и безопасность эксплуатации, без дополнительного уведомления.

СОДЕРЖАНИЕ

1. Общие сведения ..................................................................................................... 3

2. Правила техники безопасности .............................................................................. 3

3. Технические характеристики ................................................................................... 4

4. Комплектация ........................................................................................................... 5

5. Описание прибора .................................................................................................. 5

6. Включение и эксплуатация .................................................................................... 8

7. Возможные ошибки и методы их устранения .................................................... 14

8. Техническое обслуживание .................................................................................. 15

9. Транспортировка и хранение ............................................................................... 15

10. Утилизация .......................................................................................................... 15

11. Срок службы ........................................................................................................ 16

12. Гарантия ............................................................................................................... 16

13. Данные о производителе, импортере, сертификате/декларации и дате

производства .............................................................................................................. 16

-3- -4-

-5- -6- -7- -8-

1. НАЗНАЧЕНИЕ

Лазерный дальномер предназначен для быстрого измерения расстояний до

объекта с высокой точностью, вычисления площади и объема помещений, вы-

числения высоты объекта.

2. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

2.1. Внимательно ознакомьтесь и запомните положения данного руководства

по эксплуатации, прежде чем приступить к использованию прибора. Несоблю-

дение правил безопасности может привести к травме, нанесенной лазерным

излучением, либо вызвать поломку прибора.

2.2. Не пытайтесь разобрать прибор – это может привести к травме и снятию

прибора с гарантийного обслуживания. Разборка и ремонт прибора может

производиться только в авторизированном сервисном центре.

2.3. В процессе эксплуатации сохраняйте все надписи и обозначения на при-

боре.

2.4. Не передавайте прибор детям или лицам, не умеющим им пользоваться.

Храните прибор в месте, недосягаемом для них.

2.5. Не направляйте лазерный луч в глаза себе или окружающим. Это может

вызвать ожог сетчатки и необратимую потерю зрения.

2.6. Не направляйте лазерный луч на блестящие или другие отражающие по-

верхности. Отраженный от этих поверхностей луч может попасть в глаза.

2.7. Включайте лазерный луч только во время эксплуатации прибора.

2.8. Выключайте прибор сразу после окончания использования – избегайте

риска случайного включения.

2.9. Не используйте прибор в пожароопасных местах - около легковоспламе-

няющихся жидкостей, газов, пыли.

2.10. При длительном хранении вынимайте элементы питания из прибора.

Критерии предельного состояния

Внимание! При возникновении механических повреждений корпуса прибора,

повреждении отсека элементов питания и самих элементов питания, необхо-

димо немедленно выключить прибор, извлечь элементы питания и устранить

неисправности.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

ПАРАМЕТРЫ / МОДЕЛИ ЛД 40-ЗЕЛ ЛД 60-ЗЕЛ ЛД 80-ЗЕЛ

Дальность работы, м 0,03 – 40 0,03 – 60 0,03 – 80

Цена деления, мм 1 1 1

Погрешность, мм ± 3* ± 3* ± 3*

Длина волны, нм 510 510 510

Класс лазера 2 2 2

Максимальная мощность

излучения, мВт

˂ 1 ˂ 1 ˂ 1

Память прибора Автоматически последние 20 измерений

Подсветка дисплея есть есть есть

Функция непрерывного

измерения

есть есть есть

Суммирование/вычитание есть есть есть

Функция разметки есть есть есть

Количество измерений на

одном комплекте батарей

до 5000 до 5000 до 5000

Автоматическое выключение

лазера, сек

15 15 15

Автоматическое выключение

прибора, сек

45 45 45

Питание 2×1,5В (ААА) 2×1,5В (ААА) 2×1,5В (ААА)

Температура

эксплуатации, °С

от 0 до +40 от 0 до +40 от 0 до +40

Габаритные размеры, мм 105х45х35 105х45х35 105х45х35

Масса, г 190 190 190

* Погрешность измерения возрастает при неблагоприятных условиях - яркий сол-

нечный свет; поверхность, на которую падает лазерный луч, обладает слабой

отражающей способностью; слишком высокая или слишком низкая температу-

ра окружающего воздуха. Погрешность указана для диапазона измерения до 10

м, на дистанции свыше 10 м погрешность изменяется по формуле ±3 мм ± 0,05*

(L-10), где L – измеренное расстояние.

Яркий солнечный свет уменьшает дальность работы прибора и увеличивает

погрешность измерения. Не рекомендуется работать с прибором при ярком

солнечном излучении.

4. КОМПЛЕКТАЦИЯ

1. Лазерный дальномер – 1шт.

2. Ремешок – 1шт.

3. Элементы питания 2×1,5В (ААА) – 2шт.

4. Руководство по эксплуатации – 1шт.

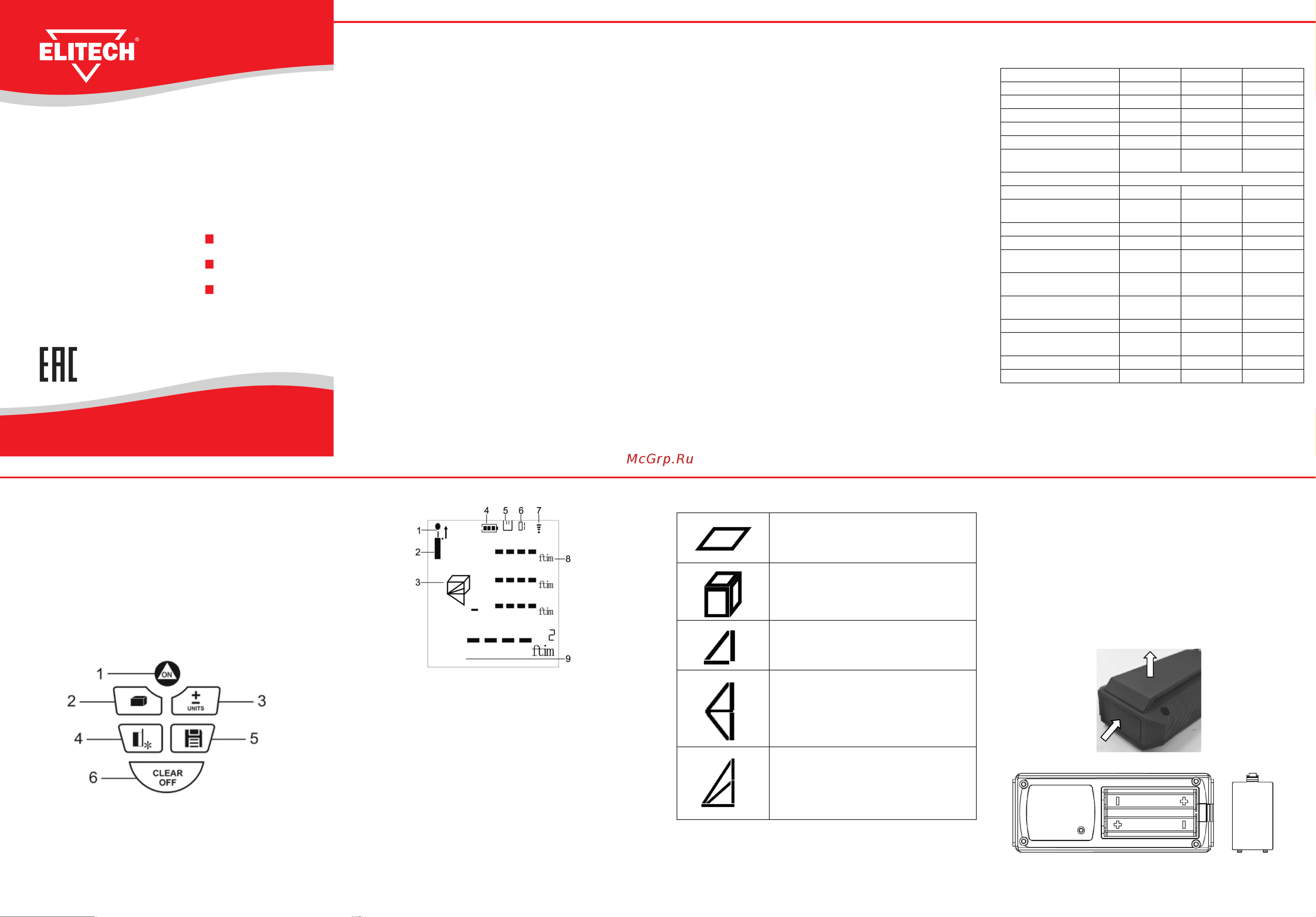

5. ОПИСАНИЕ ПРИБОРА

Клавиатура

1. Включение прибора / лазера. Единичное / непрерывное измерение (ска-

нирование).

2. Кнопка выбора функций.

3. Суммирование и вычитание/ Выбор единиц измерения (метры, футы,

дюймы)

4. Выбор точки начала отсчета/подсветка дисплея.

5. Обращение к памяти прибора/меню настроек прибора.

6. Стирание / выключение.

Рис. 1

Дисплей

1 – индикатор включения лазера

2 – индикатор начальной точки отсчета

3 – индикатор функции

4 – индикатор заряда элементов питания

5 – индикатор меню памяти прибора

6 – номер сохраненного значения в памяти прибора

7 – индикатор уровня отраженного сигнала

8 – промежуточные / предыдущие измерения

9 – результат текущего измерения / итоговая строка

Рис. 2

Обозначение функций на дисплее

Таблица 2

Измерение площади

Измерение высоты по одной точке

Измерение высоты по одной точке (теорема

Пифагора)

Измерение высоты по двум точкам

Измерение части высоты по двум точкам

6. ВКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Перед началом работы

Извлеките прибор из упаковки.

Для установки элементов питания, снимите с прибора скобу крепления на

ремень. Для этого нажмите на кнопку в нижней части прибора и потяните скобу

вверх (Рис. 3а).

Откройте отсек элементов питания (Рис. 3б), вставьте два элемента питания

(1,5В, ААА) соблюдая полярность. Закройте батарейный отсек и установите на

место скобу крепления на ремень. Замените элементы питания, если индикатор

4 (рис. 2) постоянно мигает на дисплее.

- Используйте только алкалиновые (щелочные) элементы питания.

- Элементы питания могут выступить источником коррозии, поэтому при

длительном хранении должны быть удалены из прибора.

Рис. 3б

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЛАЗЕРНЫЙ ДАЛЬНОМЕР ELITECH

ЛД 40-ЗЕЛ

ЛД 60-ЗЕЛ

ЛД 80-ЗЕЛ

www.elitech-tools.ru

Рис. 3а
