РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Измерение части высоты объекта по трем точкам

Кратковременно нажимайте на кнопку 2 (Рис. 1), пока на дисплее не появит-

ся пиктограмма « ».

Произведите три измерения расстояния до объекта.

Первой измеряется длина наибольшей гипотенузы, затем второй измеря-

ется меньшая гипотенуза. Третье измерение – горизонтальное расстояние до

объекта под прямым углом (прилежащий катет)

Расстояния, которые нужно измерять, мигают на пиктограмме.

Данное измерение будет точным при условии, что при измерении 3 (Рис.

6) угол между лазерным лучом и плоскостью объекта будет равен 90°,все три

измерения производятся с одной и той же фиксированной точки в одной верти-

кальной плоскости.

В основной области дисплея будет выведен результат измерения – часть

высоты объекта (на пиктограмме отмечена двойной линией).

-9- -10- -11- -12-

-13- -14- -15- -16-

Выбор единиц измерений

Нажмите и удерживайте кнопку 3 (Рис. 1) в течение 2 секунд для выбора

единиц измерений (таблица 3). Каждое следующее нажатие кнопки в течение 2

секунд переключает прибор на следующую единицу измерений. При постоянном

удержании кнопки 2 (Рис. 1) единицы измерения будут переключаться непрерывно.

Таблица 3

Индикация Единица измерений

ft Фут

in Дюйм

m Метр

Включение / выключение

Нажмите кнопку 1 (Рис. 1) для включения прибора.Нажмите и удерживайте

кнопку 6 (Рис. 1) в течение 2 секунд для выключения прибора. Если в течение 45

секунд не будет нажата ни одна кнопка, прибор выключится автоматически.

Кнопка стирания

Кнопка 6 (Рис. 1) отменяет последнее действие. Внутри функций (площади /

объема / теоремы Пифагора) каждое нажатие отменяет предыдущее измерение

и позволяет произвести новое измерение.

Выбор точки отсчета

По умолчанию точкой отсчета является задняя часть прибора.

Для смены точки отсчета на переднюю грань, нажмите кнопку 4 (Рис. 1). При

следующем включении прибора точка отсчета будет установлена по умолчанию.

ПРИМЕЧАНИЕ! Для точного и правильного измерения прибор должен распо-

лагаться крышкой отсека элементов питания вниз.

Линейное измерение

После включения прибора нажмите кнопку 1 (Рис. 1) для активации лазера.

Наведите лазерную точку на точку, до которой требуется произвести измерение,

и еще раз нажмите кнопку 1 (Рис. 1). На итоговой строке 9 (Рис. 2) дисплея будет

показан результат измерения.

Непрерывные измерения (сканирование)

После активации лазера нажмите и удерживайте более 2 секунд кнопку 1

(Рис. 1) для активации режима сканирования. В этом режиме каждую секунду

производится измерение расстояния. В верхней строчке дисплея с надписью

«max» отображается максимальное измеренное значение, в средней строчке с

надписью «min» отображается минимальное измеренное значение. В итоговой

строке отображается текущее измеренное значение. Повторное нажатие кнопки

1 (Рис. 1) останавливает режим сканирования.

Функция суммирования/вычитания

Функция суммирования/вычитания используется в режиме линейных изме-

рений. Нажмите на кнопку 3 (Рис. 1). На дисплее отобразится символ операции

«+». Для смены символа операции нажмите на кнопку 3 (Рис. 1). Каждое нажа-

тие на кнопку 3 (Рис. 1) меняет знак операции. Нажмите на кнопку 1 (Рис. 1) для

первого измерения. Дальнейшее измерение будет суммироваться /вычитаться

(в зависимости от знака операции) с предыдущим измерением. На дисплей в

верхней строке будет отображаться сумма/разность предыдущего измерения, в

средней строке текущее измерение, в нижней строке сумма/разность текущего

измерения с предыдущей суммой/разностью.

Измерение площади

Включите прибор. Нажмите кнопку 2 (Рис. 1) один раз, на дисплее появится

индикация функции измерения площади (табл.2) . Кнопкой 1 (Рис. 1) произве-

дите два последовательных измерения. После второго измерения в промежу-

точных строках будут отображены результаты первого и второго измерения, а в

итоговой строке – произведение измерений, то есть площадь.

Измерение объема

Включите прибор. Нажмите кнопку 2 (Рис. 1) два раза, на дисплее появится

индикация функции измерения объема (табл. 2) .

Кнопкой 1 (Рис. 1) Проведите три последовательных измерения. На промежу-

точных строках дисплея будут отражены результаты измерений, в итоговой

строке - итоговое произведение результатов, то есть объем.

Косвенное измерение высоты

Косвенное измерение высоты используется в случае, если нет возможности

произвести измерение непосредственно.

Косвенное измерение высоты может быть выполнено тремя способами:

- Измерение высоты по одной точке (теорема Пифагора)

- Измерение высоты по двум точкам

- Измерение части высоты по двум точкам

Измерение высоты объекта по двум точкам (теорема Пифагора)

Кратковременно нажимайте на кнопку 2 (Рис. 1), пока на дисплее не появит-

ся пиктограмма « ».

Произведите два измерения расстояния до объекта. Выполните первым

измерение гипотенузы, затем вторым измерением – выполните измерение го-

ризонтального расстояния до объекта под прямым углом (Рис. 4).

Расстояния, которые нужно измерять, мигают на пиктограмме.

Данное измерение будет точным при условии, что при измерении 2 (Рис. 4) угол

между лазерным лучом и плоскостью объекта будет равен 90°, оба измерения

производятся с одной и той же фиксированной точки в одной вертикальной

плоскости. В основной области дисплея будет выведен результат измерения –

высота объекта.

Измерение высоты объекта по трем точкам

Кратковременно нажимайте на кнопку 2 (Рис. 1), пока на дисплее не поя-

вится пиктограмма « ».

Произведите три измерения расстояния до объекта. Первым производится

измерение верхней гипотенузы. Второе измерение производится горизонтально

под прямым углом к объекту. Третьим производится измерение нижней гипоте-

нузы. Расстояния, которые нужно измерять, мигают на пиктограмме.

Данное измерение будет точным при условии, что при измерении 2 (Рис.

5) угол между лазерным лучом и плоскостью объекта будет равен 90°,все три

измерения производятся с одной и той же фиксированной точки в одной вер-

тикальной плоскости. В основной области дисплея будет выведен результат

измерения – высота объекта.

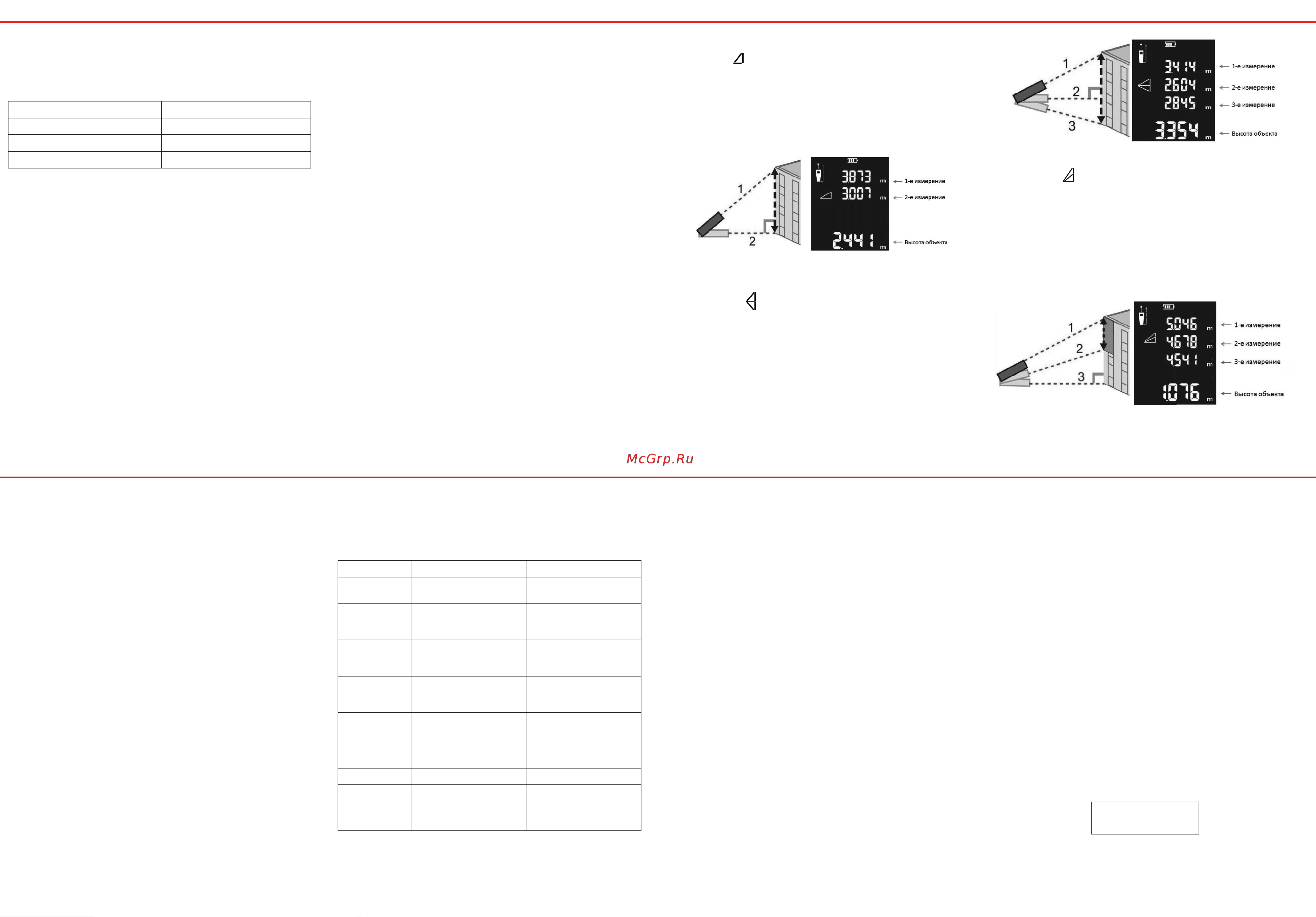

Рис. 4

Рис. 5

Рис. 6

Функция разметки

Функция разметки позволяет разбить прямолинейное расстояние на одина-

ковые отрезки. Применяется для установки вех, столбов, геодезических меток и

др.

Нажмите и удерживайте в течение 2 секунд кнопку 2 (Рис. 1).

Для установки значения длины отрезка используйте кнопку 3 (Рис. 1). Для

выбора разрядности используйте кнопку 1 (Рис. 1). Для перехода на следующий

отрезок и начала отсчета используйте кнопку 2 (Рис. 1).

Установите значение длины отрезка «а», затем значение длины отрезка

«b». Нажмите кнопку 2 (Рис. 1) для начала отсчета. Медленно перемещайте

прибор по прямой линии. В промежуточной строке отображается установленное

расстояние или следующее соответствующее кратное ему. В итоговой строке

будет отображаться расстояние до следующей отметки. В итоговой строке ото-

бражается расстояние до следующей соответствующей точки разметки. При

приближении к точке разметки (на расстояние менее 0,10 м), прибор начинает

издавать звуковой сигнал.

Память прибора

Прибор автоматически запоминает последние 20 измерений. Для входа в

меню памяти прибора нажмите кнопку 5 (Рис. 1). Для просмотра данных памяти

прибора используйте кнопки 2 и 3 (Рис. 1).

Меню настроек прибора

Для входа в меню настроек при выключенном состоянии прибора нажмите

и удерживайте в течение 2 секунд кнопку 5 (Рис. 1).

Для изменения выбранного параметра используйте кнопки 2 и 3 (Рис. 1).

Для перехода к следующему параметру используйте кнопку 1 (Рис. 1).

Для выхода из меню настроек используйте кнопку 5 или 6 (Рис. 1).

CAL - корректировка измеряемого значения от -7 до +7мм.

bP.(on/off) – включение/выключение звукового сигнала.

bL (on|off) – включение/выключение подсветки дисплея.

7. ВОЗМОЖНЫЕ ОШИБКИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Сервисные уведомления

В процессе использования прибора на дисплее могут отображаться следу-

ющие кода ошибок:

Таблица 4

Код ошибки Причина Метод устранения

b.L

Низкий заряд элементов

питания.

Замените элементы

питания.

t.L

Слишком низкая темпера-

тура эксплуатации.

Используйте прибор при

температуре окружающего

воздуха от 0°С до +40°С.

t.h

Слишком высокая темпе-

ратура эксплуатации.

Используйте прибор при

температуре окружающего

воздуха от 0°С до +40°С.

d.H

Измеряемое расстояние

вне пределов измерения

прибора.

Выберите цель в пределах

измерения прибора.

S.L

Сигнал слишком слабый.

Измерение проводиться

через прозрачную поверх-

ность.

Используйте светлую

мишень. При измерении

избегайте прохождения

лазерного луча через про-

зрачные препятствия.

S.H Сигнал слишком сильный. Используйте мишень.

H.F Прибор неисправен.

Выключите и снова вклю-

чите прибор. Если ошибка

не исчезнет, обратитесь в

сервисный центр Elitech.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Обращайтесь с прибором бережно. Избегайте ударов, вибрации и высоких

температур.

Для обеспечения качественной и безопасной работы следует содержать

прибор в чистоте. Погружать его в воду или любые другие жидкости категориче-

ски воспрещается.

Все загрязнения необходимо удалять влажной салфеткой или чистой ве-

тошью. Использование чистящих средств и растворителей запрещается.

Если прибор влажный, осторожно вытрите его насухо. Прибор можно уби-

рать на хранение только сухим!

Периодически проверяйте состояние элементов питания, чтобы избежать

порчи прибора.

Извлекайте элементы питания, если не планируете использовать прибор в

течение длительного времени.

9. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка

Изделие в упаковке изготовителя можно транспортировать всеми видами

крытого транспорта при температуре воздуха от минус 50 °С до плюс 50 °С и

относительной влажности до 80% (при температуре плюс 25°С) в соответствии

с правилами перевозки грузов, действующих на данном виде транспорта.

Хранение

Изделие должно храниться в упаковке изготовителя в отапливаемом венти-

лируемом помещении при температуре от плюс 5 до плюс 40°С и относительной

влажности до 80% (при температуре плюс 25°С).

10. УТИЛИЗАЦИЯ

Не выбрасывайте изделие, его компоненты и элементы питания вместе с

бытовым мусором. Утилизируйте изделие и элементы питания согласно дей-

ствующим правилам по утилизации промышленных отходов.

11. СРОК СЛУЖБЫ

Изделие относится к бытовому классу. Срок службы 5 лет.

12. ГАРАНТИЯ

Гарантийный срок на товар и условия гарантии указаны в гарантийном

талоне.

13. ДАННЫЕ О ПРОИЗВОДИТЕЛЕ, ИМПОРТЕРЕ,

СЕРТИФИКАТЕ/ДЕКЛАРАЦИИ И ДАТЕ ПРОИЗВОДСТВА

Сделано в Китае.

Изготовитель: HANGZHOU ZENERGY HARDWARE CO., LTD

ХАНЖОУ ЗЕНЕРДЖИ ХАРДВАРЕ К., ЛТД

Адрес: 8D, No.2 Neolink Technology Park, 2630 Nаnhuan Rd., Hangzhou, 310053,

China

8Д, №2 Неолинк Технолоджи Парк, 2630 Нанхуан роуд, Ханжоу, 310053,

Китай

Импортер, уполномоченное лицо изготовителя:

ООО «Элитек Лоджистик»

Россия, 103370, г. Москва, Открытое шоссе, дом 12, строение 3.

Телефон: +7 495 745 8888

E-mail: elitechlogistic@yandex.ru

Декларация соотвествия согласно требованиям технических регламентов

Таможенного союза ЕАЭС N RU Д-CN HB11 B00588/19

Дата регистрации декларации о соответствии:

с 19.11.2019 по 18.11.2024

8 800 100 51 57

Номер круглосуточной бесплатной горячей линии по РФ.

Вся дополнительная информация о товаре и сервисных центрах на сайте

www.elitech-tools.ru

Дата производства

Elitech ЛД 40-ЗЕЛ [2/2] 13 14 15 16

Содержание

Похожие устройства
