СБОРКА ВЕНТИЛЯТОРА

• Прибор поставляется в разобранном виде. Перед сборкой убедитесь в том, что комплект поставки полный и прибор не поврежден.

• Не подключайте прибор к сети, предварительно не собрав его полностью. При сборке Вам необходимо выполнить следующие операции:

1. Вложите металлическую закладную пластину с двумя отверстиями (B) в соответствующую нишу в опоре (C).

2. Вставьте трубки (А) со стороны закладной пластины. С нижней стороны опоры приложите шайбы (D) и вкрутите винты (E) в трубки и надежно

затяните без излишних усилий.

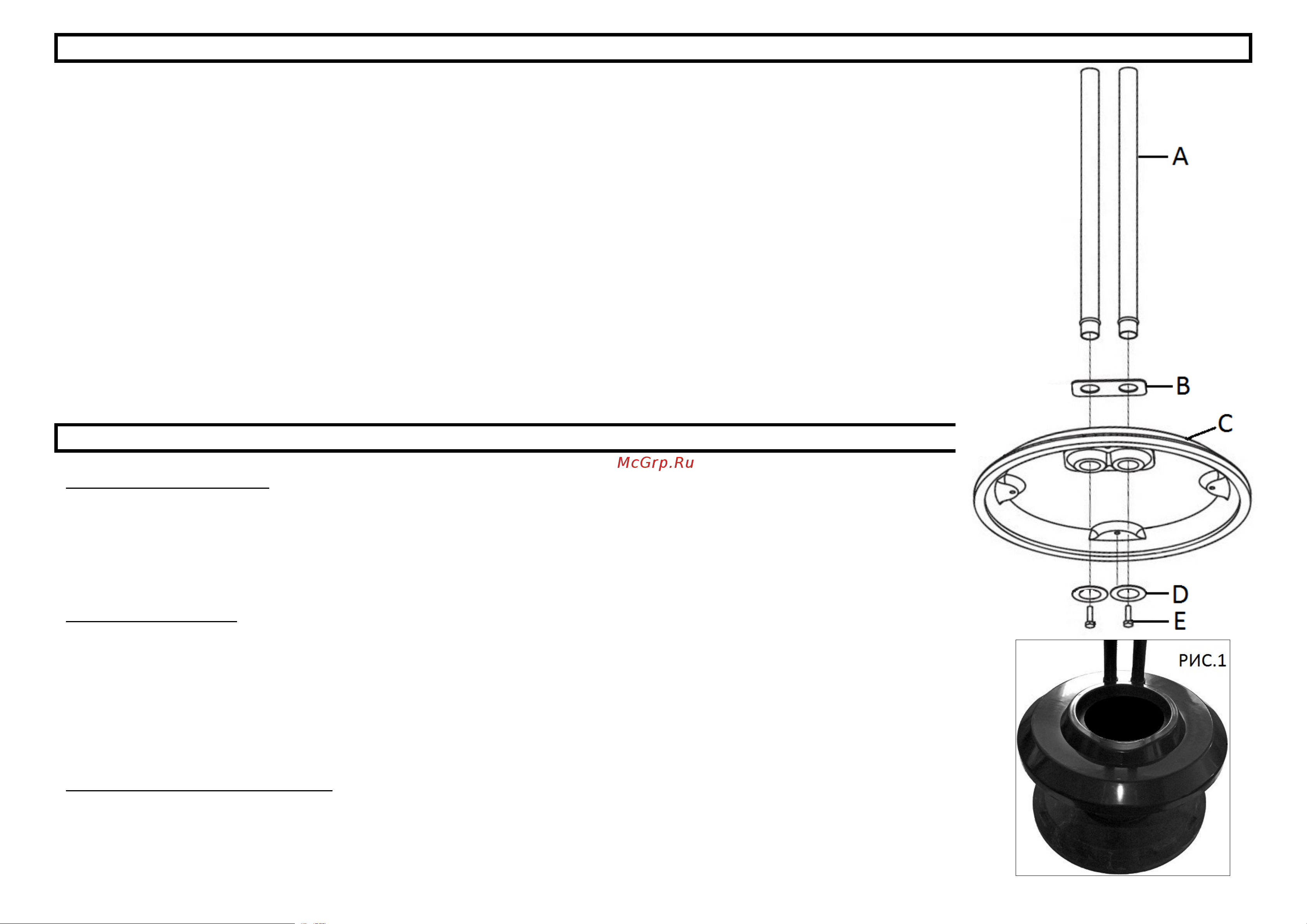

3. Установите пластиковую крышку опоры (18) продев трубки через отверстия (см. рис 1)

4. Не выкручивайте полностью винты для закрепления моторного блока и панели управления на стойках (9). Отрегулируйте их так, чтобы трубки

проходили в отверстия внизу корпуса панели управления, вставьте трубки и затяните винты (9).

5. Закрепите моторный блок винтом-регулятором наклона (8) на стойке над панелью управления.

6. Открутите с моторного блока гайку для фиксации задней решетки (5). Установите заднюю защитную решетку (6) на переднюю панель мотора

(7) так, чтобы отверстия совпали с направляющими, и ручка на решетке была наверху и закрутите гайку для фиксации задней решетки (5).

7. Установите лопасти вентилятора (3) на вал мотора и надежно закрепите с помощью гайки для фиксации лопастей (2) поворачивая её против

часовой стрелки.

8. Приложите переднюю защитную решетку (1) к задней и зафиксируйте с помощью кольца (4). Закрепите винт и гайку на кольце.

9. Не перегибая шланг увлажнителя (17) проденьте его в отверстие в корпусе панели управления. Затем присоедините верхний конец шланга к

распылителю (16) на передней решетке вентилятора (1). Размещайте шланг максимально прямо, чтобы внутри сгибов не скапливалась вода и

не препятствовала проходу водяного пара от увлажнителя.

10. Установите базу увлажнителя (19) на крышку опоры (18). Установите резервуар для воды (12) на базу увлажнителя (19), затем крышку (14) на

резервуар для воды и вставьте нижний конец шланга в отверстие в крышке.

ИСПОЛЬЗОВАНИЕ ПРИБОРА

• На корпусе вентилятора находится регулятор наклона (9), с его помощью можно выбрать желаемый угол потока воздуха.

КНОПКИ ПАНЕЛИ УПРАВЛЕНИЯ

- SWING (ПОВОРОТ) – кнопка включения и выключения функции поворота вентилятора;

- MIST (ТУМАН) – кнопка включения и выключения функции увлажнения воздуха;

- ON/SPEED (ВКЛ/СКОРОСТЬ) – кнопка включения вентилятора и переключения скорости воздушного потока;

- TIMER (ТАЙМЕР) – кнопка программирования времени отключения вентилятора до 7,5 часов;

- OFF (ВЫКЛ) – кнопка выключения вентилятора.

Режимы работы переключаются только с помощью пульта ДУ (кнопка MODE).

СВЕТОВЫЕ ИНДИКАТОРЫ

- 1/2H, 1H, 2H, 4H – установленное время отключения вентилятора (в сумме до 7,5 часов);

- SWING - индикатор работы функции поворота вентилятора;

- LOW – минимальная скорость вращения; MIDDLE – средняя скорость вращения; HIGH – максимальная скорость вращения;

- MIST (ТУМАН)– индикатор работы функции увлажнения воздуха;

- NATURE – «природный» режим (имитация природного ветра: скорость воздушного потока непоследовательно меняется от низкой до высокой);

- NORMAL – «комфортный» режим (постоянный обдув);

- SLEEP – «ночной» режим» (скорость воздушного потока меняется последовательно, увеличиваясь и уменьшаясь);

- POWER – индикатор работы прибора.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

- MIST (ТУМАН)– кнопка включения и выключения функции увлажнения воздуха;

- MODE (РЕЖИМ) – выбор режима воздушного потока: комфортный, природный, ночной;
