Содержание

• Lifetime 1
• Инструкция 1
• Thermo 2
• Thermocable 2
• Нагревательная система 2
• Преимущества нагревательных кабелей thermocable 2
• Thermo 3
• Thermocable спецификация 3
• Благодаря использованию двужильного нагревательного кабеля укладка и подключение кабеля стали быстрее и удобнее для квалифицированного монтажа вы можете обратиться в уполномо ченный сервисный центр данная инструкция поможет вам если вы монтируете систему самостоятельно нагревательный кабель укладывается змейкой на ровное бетонное основание без значительных выступов острых камней и глубоких ям для правильного и надежного закрепления нагревательного кабеля используется монтажная лента монтажная лента должна быть надежно закреплена на бетонном основании пола саморезы гвозди минимально допустимый диаметр изгиба кабеля б диаметров кабеля 5 см важно обеспечить хорошую теплоизоляцию конструкции пола чтобы свести к минимуму теплопотери вниз при укладке нагревательного кабеля необходимо исключить касание нагревательного кабеля с теплоизоляцией и продавливание кабеля в нее нагревательный кабель и теплоизоляционный слой должна разделять промежуточная армированная стяжка толщиной не менее 2 см или 3
• Комфортный обогрев в сухом отапливаемом помещении при использовании тепло изоляции рекомендованной производителем 3
• Общие инструкции по установке 3
• Окраска проводов 3
• Thermo 4
• При установке кабеля тиегтосаые необходимо соблюдать следующие условия 4
• Thermo 5
• Необходимо проявлять особую аккуратность чтобы не повредить кабель при бетонных работах 5
• Установка нагревательного кабеля 5
• Thermo 6
• Thermocable 6
• Внимание 6
• С о ê ehe 6
• Thermo 8
• Гарантия 8

Похожие устройства

• Thermo SVK-20 8м Инструкция по эксплуатации
• Thermo SVK-20 30м Инструкция по эксплуатации
• Thermo SVK-20 108м Инструкция по эксплуатации
• Thermo SVK-20 22м Инструкция по эксплуатации
• Thermo SVK-20 35м Инструкция по эксплуатации
• Thermo SVK-20 44м Инструкция по эксплуатации
• Thermo SVK-20 40м Инструкция по эксплуатации
• Thermo SVK-20 73м Инструкция по эксплуатации
• Thermo SVK-20 62м Инструкция по эксплуатации
• Thermo SVK-20 18м Инструкция по эксплуатации
• Thermo SVK-20 12м Инструкция по эксплуатации
• Thermo SVK-20 25м Инструкция по эксплуатации
• Thermo SVK-20 50м Инструкция по эксплуатации
• Maunfeld MTM-3270FH Руководство по эксплуатации
• A4Tech Fstyler FG1010S White Руководство по эксплуатации
• A4Tech Fstyler FG1010S Grey Руководство по эксплуатации
• Maunfeld MTM-3255FS Руководство по эксплуатации
• Ural МОЛНИЯ АС-МЛ130 Руководство по эксплуатации
• Ural МОЛНИЯ АС-МЛ100 Руководство по эксплуатации
• Ural МОЛНИЯ АС-МЛ165 Руководство по эксплуатации

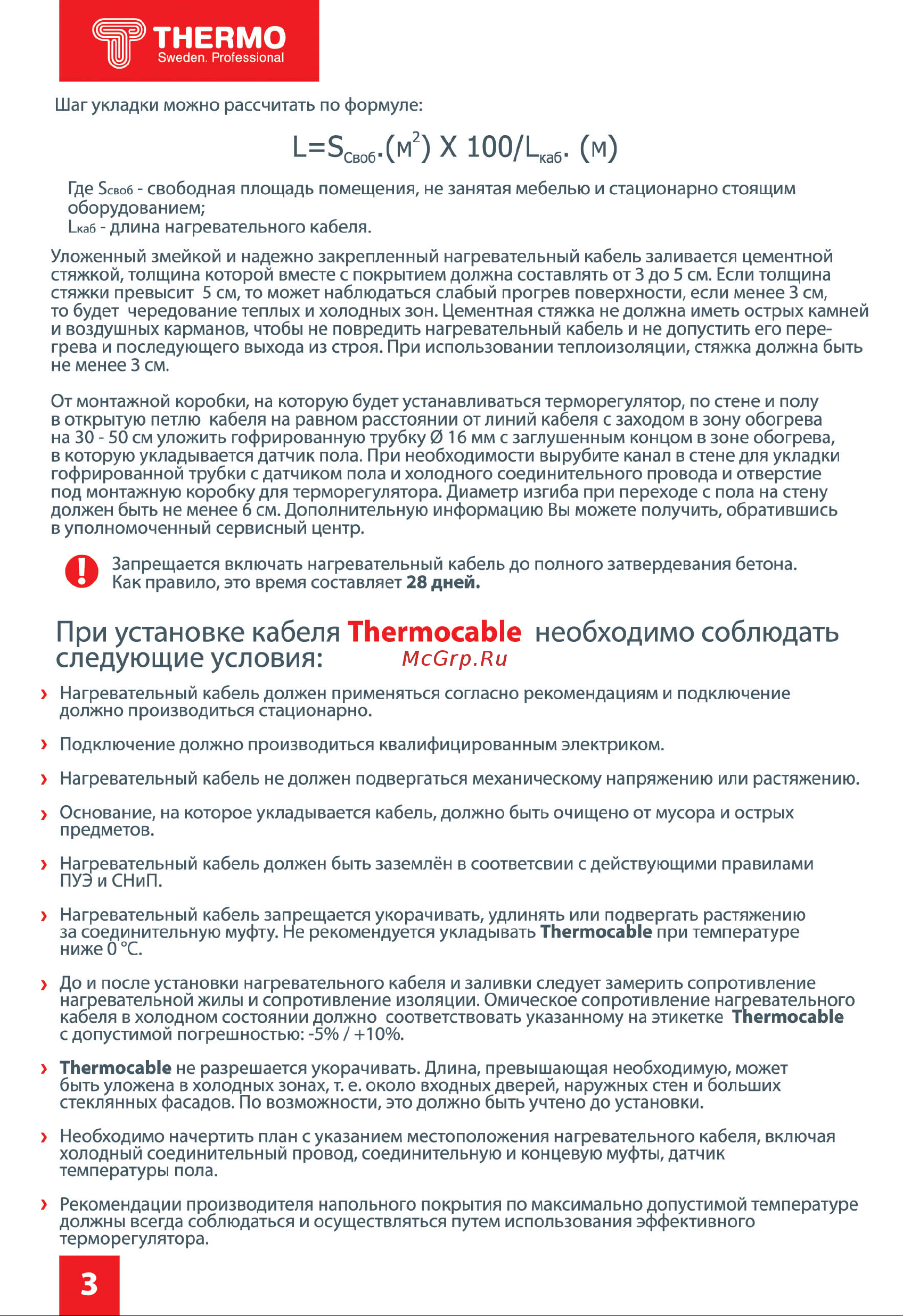

THERMO Sweden Professional Шаг укладки можно рассчитать по формуле L SCвoб м2 X 100 1ка6 м Где 5своб свободная площадь помещения не занятая мебелью и стационарно стоящим оборудованием Ькаб длина нагревательного кабеля Уложенный змейкой и надежно закрепленный нагревательный кабель заливается цементной стяжкой толщина которой вместе с покрытием должна составлять от 3 до 5 см Если толщина стяжки превысит 5 см то может наблюдаться слабый прогрев поверхности если менее 3 см то будет чередование теплых и холодных зон Цементная стяжка не должна иметь острых камней и воздушных карманов чтобы не повредить нагревательный кабель и не допустить его пере грева и последующего выхода из строя При использовании теплоизоляции стяжка должна быть не менее 3 см От монтажной коробки на которую будет устанавливаться терморегулятор по стене и полу в открытую петлю кабеля на равном расстоянии от линий кабеля с заходом в зону обогрева на 30 50 см уложить гофрированную трубку 0 1 б мм с заглушенным концом в зоне обогрева в которую укладывается датчик пола При необходимости вырубите канал в стене для укладки гофрированной трубки с датчиком пола и холодного соединительного провода и отверстие под монтажную коробку для терморегулятора Диаметр изгиба при переходе с пола на стену должен быть не менее б см Дополнительную информацию Вы можете получить обратившись в уполномоченный сервисный центр Запрещается включать нагревательный кабель до полного затвердевания бетона Как правило это время составляет 28 дней При установке кабеля ТИегтосаЫе необходимо соблюдать следующие условия Нагревательный кабель должен применяться согласно рекомендациям и подключение должно производиться стационарно Подключение должно производиться квалифицированным электриком Нагревательный кабель не должен подвергаться механическому напряжению или растяжению Основание на которое укладывается кабель должно быть очищено от мусора и острых предметов Нагревательный кабель должен быть заземлён в соответсвии с действующими правилами ПУЭиСНиП Нагревательный кабель запрещается укорачивать удлинять или подвергать растяжению за соединительную муфту Не рекомендуется укладывать ТНегтосаЫе при температуре ниже 0 С До и после установки нагревательного кабеля и заливки следует замерить сопротивление нагревательной жилы и сопротивление изоляции Омическое сопротивление нагревательного кабеля в холодном состоянии должно соответствовать указанному на этикетке ТпегтосаЫе с допустимой погрешностью 5 10 ТНегтосаЫе не разрешается укорачивать Длина превышающая необходимую может быть уложена в холодных зонах т е около входных дверей наружных стен и больших стеклянных фасадов По возможности это должно быть учтено до установки Необходимо начертить план с указанием местоположения нагревательного кабеля включая холодный соединительный провод соединительную и концевую муфты датчик температуры пола Рекомендации производителя напольного покрытия по максимально допустимой температуре должны всегда соблюдаться и осуществляться путем использования эффективного терморегулятора
