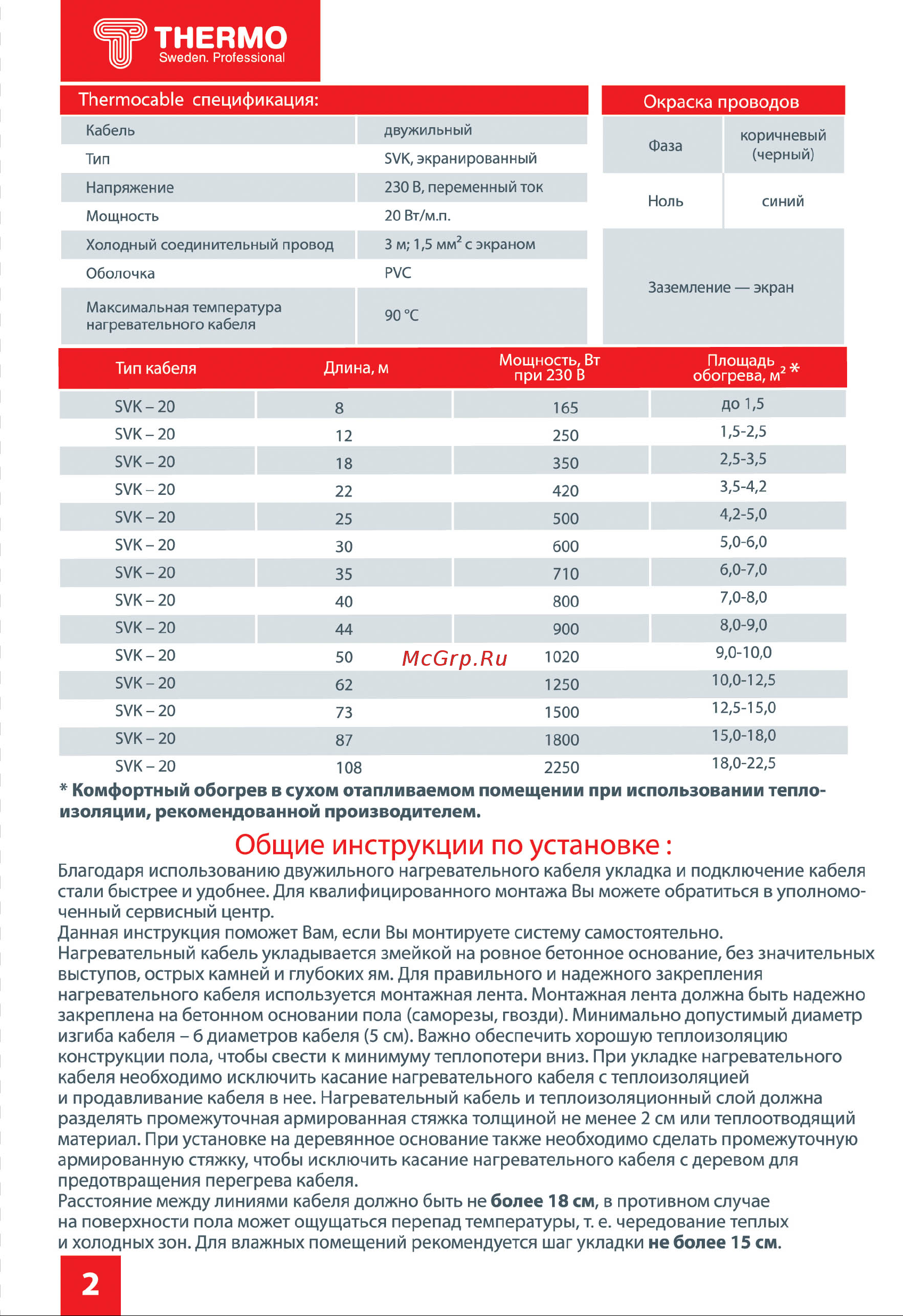

THERMO Sweden Professional Thermocable спецификация Окраска проводов Кабель двужильный Тип SVK экранированный Напряжение 230 В переменный ток Мощность 20 Вт м п Холодный соединительный провод 3 м 1 5 мм2 с экраном Оболочка PVC Максимальная температура нагревательного кабеля 90 С Фаза коричневый черный Ноль синий Заземление экран Тип кабеля Длина M Мощность Вт при 230 В Площадь обогрева м 2 ДО 1 5 SVK 20 8 165 SVK 20 12 250 1 5 2 5 SVK 20 18 350 2 5 3 5 SVK 20 22 420 3 5 4 2 SVK 20 25 500 4 2 5 0 SVK 20 30 600 5 0 6 0 SVK 20 35 710 6 0 7 0 SVK 20 40 800 7 0 8 0 8 0 9 0 SVK 20 44 900 SVK 20 50 1020 9 0 10 0 SVK 20 62 1250 10 0 12 5 SVK 20 73 1500 12 5 15 0 SVK 20 87 1800 15 0 18 0 SVK 20 108 2250 18 0 22 5 Комфортный обогрев в сухом отапливаемом помещении при использовании тепло изоляции рекомендованной производителем Общие инструкции по установке Благодаря использованию двужильного нагревательного кабеля укладка и подключение кабеля стали быстрее и удобнее Для квалифицированного монтажа Вы можете обратиться в уполномо ченный сервисный центр Данная инструкция поможет Вам если Вы монтируете систему самостоятельно Нагревательный кабель укладывается змейкой на ровное бетонное основание без значительных выступов острых камней и глубоких ям Для правильного и надежного закрепления нагревательного кабеля используется монтажная лента Монтажная лента должна быть надежно закреплена на бетонном основании пола саморезы гвозди Минимально допустимый диаметр изгиба кабеля б диаметров кабеля 5 см Важно обеспечить хорошую теплоизоляцию конструкции пола чтобы свести к минимуму теплопотери вниз При укладке нагревательного кабеля необходимо исключить касание нагревательного кабеля с теплоизоляцией и продавливание кабеля в нее Нагревательный кабель и теплоизоляционный слой должна разделять промежуточная армированная стяжка толщиной не менее 2 см или теплоотводящий материал При установке на деревянное основание также необходимо сделать промежуточную армированную стяжку чтобы исключить касание нагревательного кабеля с деревом для предотвращения перегрева кабеля Расстояние между линиями кабеля должно быть не более 18 см в противном случае на поверхности пола может ощущаться перепад температуры т е чередование теплых и холодных зон Для влажных помещений рекомендуется шаг укладки не более 15 см
