Korting KHC 96373 BXGN [11/24] Установка вытяжки на стену

УСТАНОВКА ВЫТЯЖКИ

Прежде чем перейти к монтажу устройства, необходимо убедиться в том, что все меры по технике

безопасности выполнены.

ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХОВО-

ДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

Для выполнения монтажа пригласите специалистов авторизованного сервисного центра.

ОБЩИЕ РЕКОМЕНДАЦИИ

1. Отметьте в месте крепления - установки, крепежные отверстия, выпилы (в зависимости от ком-

плектации, возможно наличие монтажного шаблона). Аккуратно просверлите отверстия, сделайте

необходимые выпилы и прикрепить вытяжку.

2. Для безопасного крепления вытяжки могут быть использованы: опорный лист/опорные штифты/

шурупы. Подсоедините к выходному отверстию трубу вентиляции.

3. С помощью гибкой трубы соответствующего диаметра (предпочтительно 120-150 мм), наличие

которой должен обеспечить пользователь, соединить трубу, идущую в комплекте с устройством,

с редукторным переходником и заслонкой (диаметр 120-150 мм), другой конец вывести наружу/

присоединить к вентиляционной трубе (если таковая имеется).

4. Чтобы избежать вибрации, появления звуков от потока воздуха, место соединения должно быть

полностью герметичным, вся конструкция должна быть неподвижной.

5. Труба фиксируется после подключения к электросети и пробного запуска.

ВНИМАНИЕ! В КАЧЕСТВЕ ОТВОДА ВОЗДУХА ИСПОЛЬЗУЙТЕ АЛЮМИНИЕВУЮ ТРУ-

БУ. ОТВОД ВЫХОДЯЩЕГО ВОЗДУХА ДОЛЖЕН ИМЕТЬ МИНИМАЛЬНОЕ КОЛИЧЕСТВО

ИЗГИБОВ

ДОСТАТОЧНО ОДНОГО Г

ОБРАЗНОГО ИЗГИБА.

Следите за тем, чтобы последовательность монтажных операций совпадала с рекомендациями,

приведенными в данной инструкции.

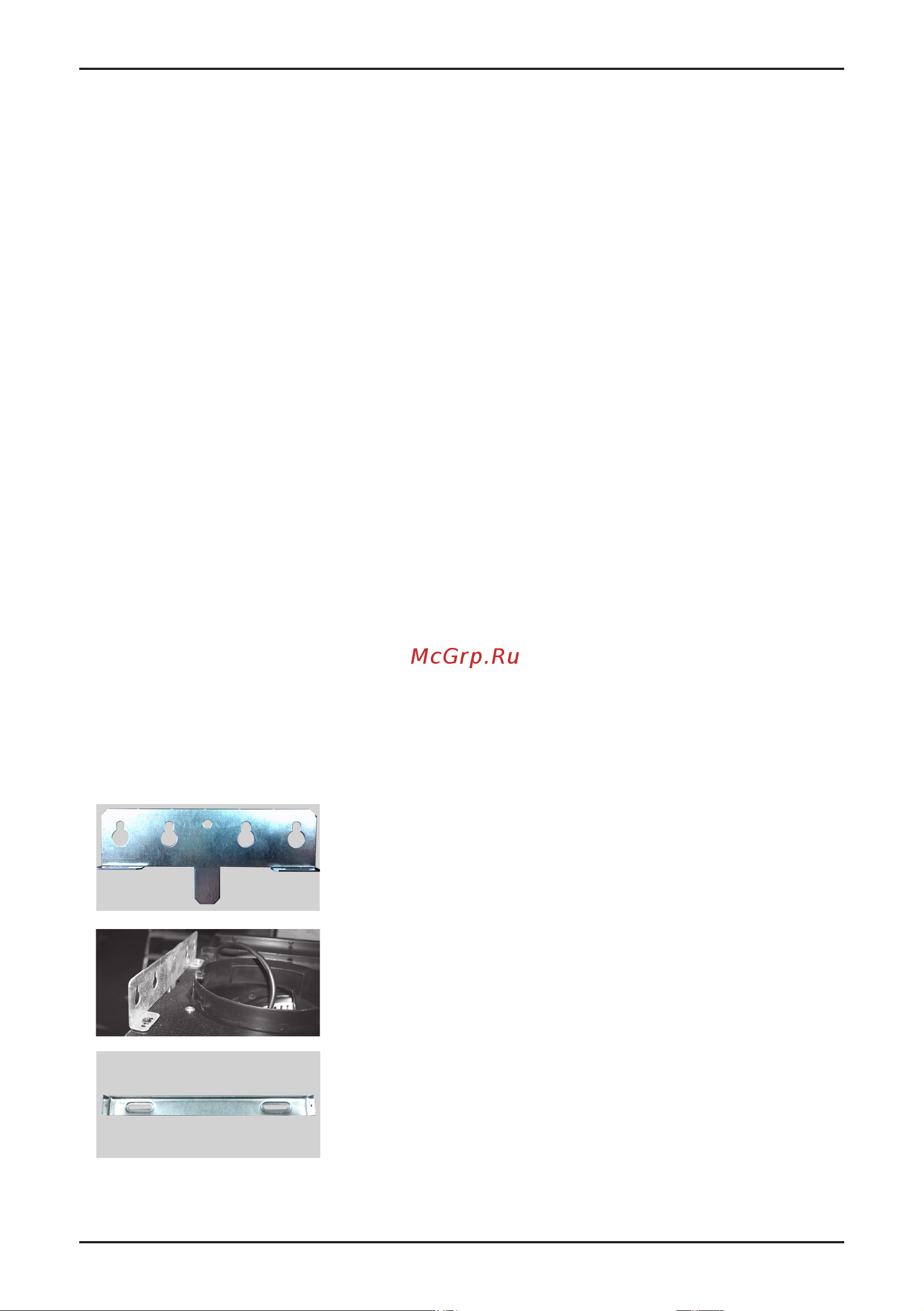

УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ

1. Установка крепежной пластины вытяжки. Для установки вы-

тяжки на стену используйте металлическую крепежную пластину

и крепежные элементы, поставляемые в комплекте. Разметьте и

просверлите два отверстия для установки крепежной пластины.

Установите крепежную пластину.

2. Установка вытяжки. Закрепите вытяжку на крепежной пласти-

не при помощи крепежа, поставляемого в комплекте. Убедитесь,

что все крепежные элементы зафиксированы.

3. Установка крепежной скобы декоративного короба. Для уста-

новки крепления декоративного короба просверлите два отвер-

стия в месте предполагаемого крепления короба вытяжки. За-

фиксируйте крепежную скобу с помощю крепежных элементов,

поставляемых в комплекте.

После монтажа подключите одну часть алюминиевой трубы к

вытяжке, другую часть трубы выведите в вентиляцию. Не пере-

крывайте вентиляционное отверстие полностью.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ МОНТАЖА ИЗДЕЛИЯ НЕОБХОДИМО ОБЕСТОЧИТЬ

ЭЛЕКТРИЧЕСКУЮ СЕТЬ!

При наличии в комнате печи, газового котла или колонки необ-

ходимо учитывать, что во время работы вытяжка забирает из по-

мещения воздух, необходимый для горения. Это относится также к

помещению с герметичными окнами и дверями.

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен

дополнительный приток воздуха извне (открытая форточка в другой комнате, открытая дверь на

кухню или специально оборудованная приточная вентиляция).

ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХО-

ВОДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть долж-

на быть расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить элек-

трическую сеть и произвести подключение вытяжки к электрической сети согласно следующей

схеме:

КОРИЧНЕВЫЙ провод = L («live», «фаза»)

ГОЛУБОЙ провод = N («neutral», «ноль»)

ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)

УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ

1. Установка крепежной пластины вытяжки. Для установки вытяжки

на стену используйте металлическую крепежную пластину и крепеж-

ные элементы поставляемые в комплекте. Разметьте и просверлите

два отверстия для установки крепежной пластины. Установите кре-

пежную пластину.

2. Установка вытяжки. Закрепите вытяжку на крепежной пластине

при помощи креплений идущих в комплекте. Убедитесь что все кре-

пежные элементы зафиксированы.

3. Установка крепежной скобы декоративного короба. Для установки

крепления декоративного короба просверлите два отверстия, в

месте предпологаемого крепления короба вытяжки. Зафиксируйте

крепежную скобу с помощью крепежных элементов поставляемых

в комплекте.

Минимальное расстояние между варочной поверхностью и ниж-

ней плоскостью вытяжки должно быть:

Для электрических плит – не менее 650 мм

Для газовых плит – не менее 750 мм
