Korting KHC 6989 GN [8/20] Установка вытяжки на стену
![Korting KHC 9989 GW [8/20] Установка вытяжки на стену](/views2/2032494/page8/bg8.png)
8
УСТАНОВКА ВЫТЯЖКИ
Прежде чем перейти к монтажу устройства, необходимо убедиться в том, что все меры по технике
безопасности выполнены.
ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХОВО-
ДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.
Для выполнения монтажа пригласите специалистов авторизованного сервисного центра.
ОБЩИЕ РЕКОМЕНДАЦИИ
1. Отметьте в месте крепления - установки, крепежные отверстия, выпилы (в зависимости от ком-
плектации, возможно наличие монтажного шаблона). Аккуратно просверлите отверстия, сделайте
необходимые выпилы и прикрепить вытяжку.
2. Для безопасного крепления вытяжки могут быть использованы: опорный лист/опорные штифты/
шурупы. Подсоедините к выходному отверстию трубу вентиляции.
3. С помощью гибкой трубы соответствующего диаметра (предпочтительно 120-150 мм), наличие
которой должен обеспечить пользователь, соединить трубу, идущую в комплекте с устройством,
с редукторным переходником и заслонкой (диаметр 120-150 мм), другой конец вывести наружу/
присоединить к вентиляционной трубе (если таковая имеется).
4. Чтобы избежать вибрации, появления звуков от потока воздуха, место соединения должно быть
полностью герметичным, вся конструкция должна быть неподвижной.
5. Труба фиксируется после подключения к электросети и пробного запуска.
ВНИМАНИЕ! В КАЧЕСТВЕ ОТВОДА ВОЗДУХА ИСПОЛЬЗУЙТЕ АЛЮМИНИЕВУЮ ТРУ-
БУ. ОТВОД ВЫХОДЯЩЕГО ВОЗДУХА ДОЛЖЕН ИМЕТЬ МИНИМАЛЬНОЕ КОЛИЧЕСТВО
ИЗГИБОВ
-
ДОСТАТОЧНО ОДНОГО Г
-
ОБРАЗНОГО ИЗГИБА.
Следите за тем, чтобы последовательность монтажных операций совпадала с рекомендациями,
приведенными в данной инструкции.

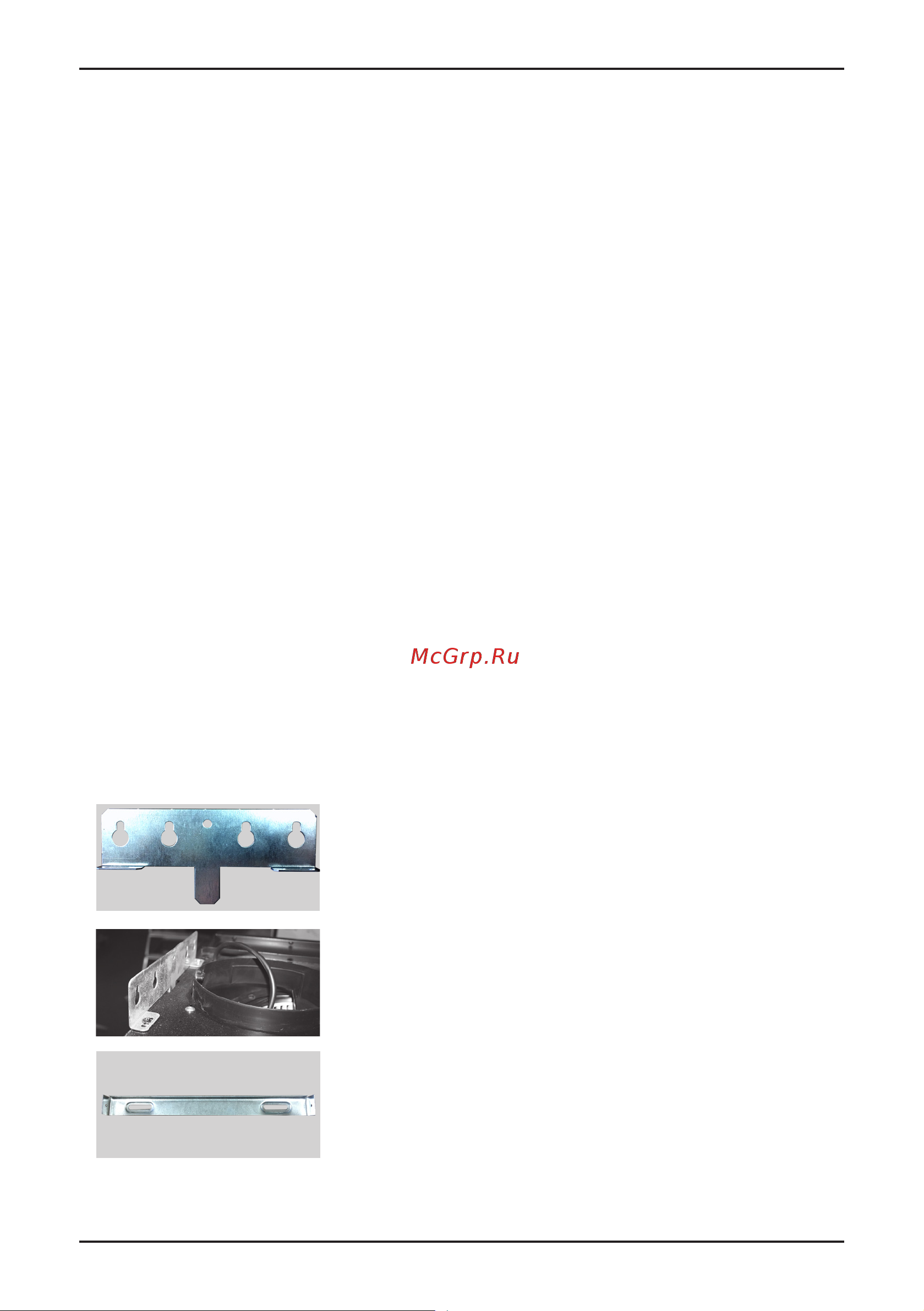

УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ
1. Установка крепежной пластины вытяжки. Для установки вы-
тяжки на стену используйте металлическую крепежную пластину
и крепежные элементы, поставляемые в комплекте. Разметьте и
просверлите два отверстия для установки крепежной пластины.
Установите крепежную пластину.
2. Установка вытяжки. Закрепите вытяжку на крепежной пласти-
не при помощи крепежа, поставляемого в комплекте. Убедитесь,
что все крепежные элементы зафиксированы.
3. Установка крепежной скобы декоративного короба. Для уста-
новки крепления декоративного короба просверлите два отвер-
стия в месте предполагаемого крепления короба вытяжки. За-
фиксируйте крепежную скобу с помощю крепежных элементов,
поставляемых в комплекте.
После монтажа подключите одну часть алюминиевой трубы к
вытяжке, другую часть трубы выведите в вентиляцию. Не пере-
крывайте вентиляционное отверстие полностью.
8
6
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ
ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ МОНТАЖА ИЗДЕЛИЯ НЕОБХОДИМО ОБЕСТОЧИТЬ
ЭЛЕКТРИЧЕСКУЮ СЕТЬ!
При наличии в комнате печи, газового котла или колонки необ-
ходимо учитывать, что во время работы вытяжка забирает из по-
мещения воздух, необходимый для горения. Это относится также к
помещению с герметичными окнами и дверями.
Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен
дополнительный приток воздуха извне (открытая форточка в другой комнате, открытая дверь на
кухню или специально оборудованная приточная вентиляция).
ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХО-
ВОДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.
При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть долж-
на быть расположена снаружи относительно предыдущей.
В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить элек-
трическую сеть и произвести подключение вытяжки к электрической сети согласно следующей
схеме:
КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)
УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ
1. Установка крепежной пластины вытяжки. Для установки вытяжки
на стену используйте металлическую крепежную пластину и крепеж-
ные элементы поставляемые в комплекте. Разметьте и просверлите
два отверстия для установки крепежной пластины. Установите кре-
пежную пластину.
2. Установка вытяжки. Закрепите вытяжку на крепежной пластине
при помощи креплений идущих в комплекте. Убедитесь что все кре-
пежные элементы зафиксированы.
3. Установка крепежной скобы декоративного короба. Для установки
крепления декоративного короба просверлите два отверстия, в
месте предпологаемого крепления короба вытяжки. Зафиксируйте
крепежную скобу с помощью крепежных элементов поставляемых
в комплекте.
Минимальное расстояние между варочной поверхностью и ниж-
ней плоскостью вытяжки должно быть:
Для электрических плит – не менее 650 мм
Для газовых плит – не менее 750 мм
