ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

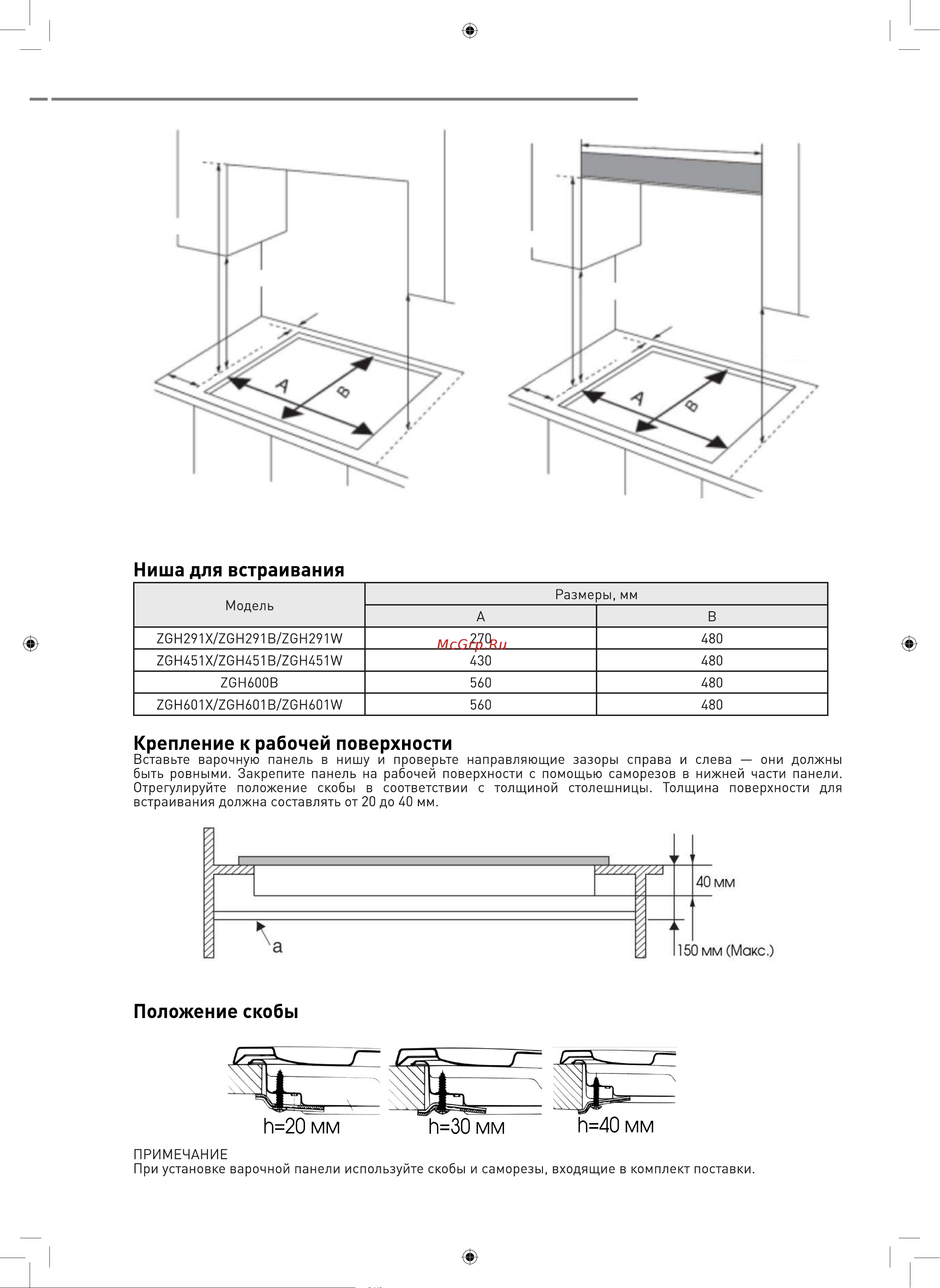

Ниша для встраивания

Модель

Размеры, мм

A B

ZGH291X/ZGH291B/ZGH291W 270 480

ZGH451X/ZGH451B/ZGH451W 430 480

ZGH600B 560 480

ZGH601X/ZGH601B/ZGH601W 560 480

Крепление к рабочей поверхности

Вставьте варочную панель в нишу и проверьте направляющие зазоры справа и слева — они должны

быть ровными. Закрепите панель на рабочей поверхности с помощью саморезов в нижней части панели.

Отрегулируйте положение скобы в соответствии с толщиной столешницы. Толщина поверхности для

встраивания должна составлять от 20 до 40 мм.

Положение скобы

ПРИМЕЧАНИЕ

При установке варочной панели используйте скобы и саморезы, входящие в комплект поставки.

400 мм

60 мм

600 мм

400 мм

700 мм

150 мм

(Мин.)

150 мм

(Мин.)
